Issued / Herausgegeben / Pubblicato 09/1998
Instruction Leaflet
Bedienungsanleitung
Foglio d'instruzioni
1

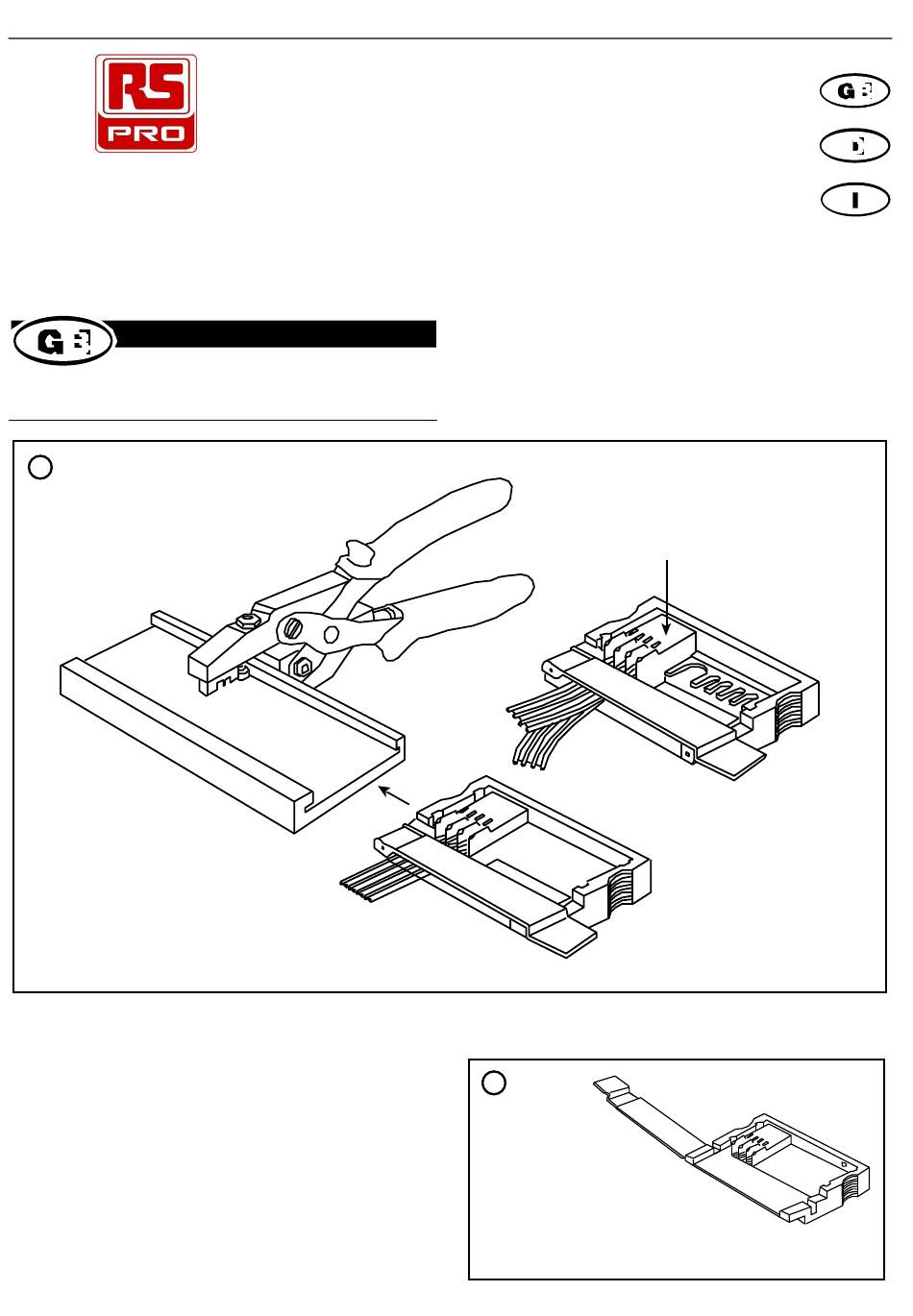

A. Connector body level with carriage wall
(double row carriage only)
B. Double row carriage
C.Single row carriage
D.Plier/base
Assembly instructions
Plier/base RS stock no. 186-2685 is used in conjunction with single
row carriage RS stock no. 186-2691 to terminate IDTsockets RS stock
nos. 532-210 to 532-276 and with double row carriage RS stock no.
186-2708 to terminate IDT sockets RS stock nos. 532-282 to 532-327.
Use IDT ribbon cable or discrete wire (28 to 26 a.w.g. 0.08 to
0.12mm2).
RS Stock No.
(Plier/base) 186-2685
(Single row carriage) 186-2691
(Double row carriage) 186-2708
HE14 IDT Production Tool
HE14 IDT Produktionswerkzeug
Utensili per Terminazioni a
Perforazione di Isolante HE14
Single row IDT socket termination
2
A. Cable clamp
B. Fit connector into either corner
C. Channel
D. Ball indent
V10028
