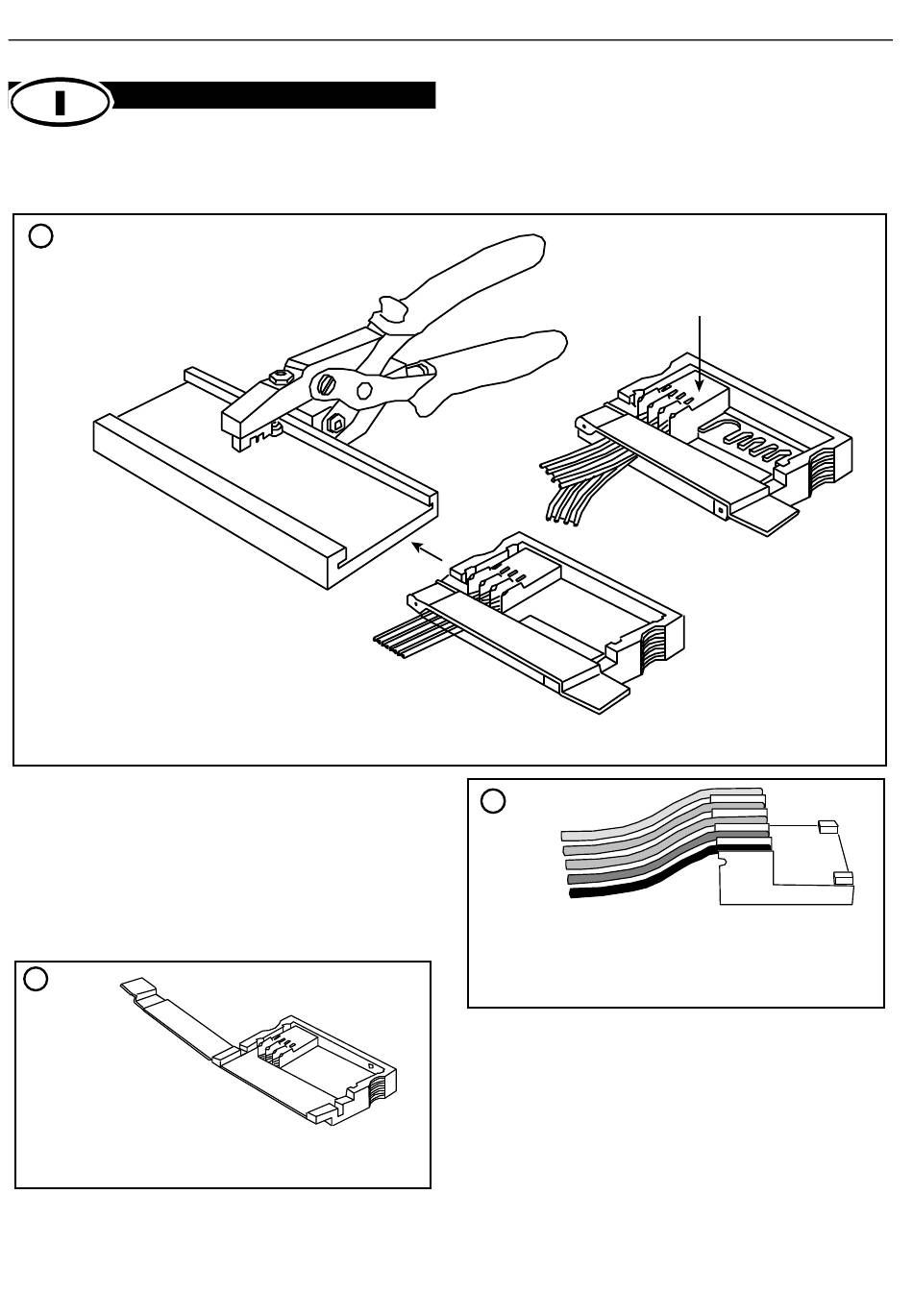

1
A. Corpo del connettore in piano con la parete del carrello
(solo carrello a doppia fila)
B. Carrello a doppia fila
C. Carrello a fila singola
D. Pinza/Base
Instruzioni per il montaggio
La pinza/base (codice RS 186-2685) viene usata insieme al carrello a
fila singola (codice R S 186-2691) per terminare le prese IDT
(terminazioni a perforazione di isolante) da RS 532-210 a 532-276, e
con il carrello a doppia fila RS 186-2708 per la terminazione di prese
IDT da RS 532-282 a 532-327. Usare il cavo piatto IDT a filo discreto
(da 28 a 26 a.w.g. da 0,08 a 0,12mm2)
Terminazione di prese IDT a fila singola
2
A. Fermacavo
B. Inserire il connettore in uno dei due angoli
C. Canale
D. Tacca sferica
Come mostrato in figura 2, con il fermacavo aperto, inserire una presa
a fila singola in uno degli angoli del carello. Agganciare il connettore
nel canale a ridosso della tacca sferica per fissarlo in posizione.
RS Codici.
(Pinza/Base) 186-2685
(Carrello a fila singola) 186-2691
(Carrello a fila doppia) 186-2708
3
A. Spingere i fili nei canali del connettore
Disporre il cavo o i fili discreti contro il connettore. Spingere i fili nei
canali del connettore in modo che rimangano bloccati (vedi figura
3).Chiudere il fermacavo in modo che si agganci sul carrello e
trattenga saldamente il cavo. Il carrello è ora pronto per essere
caricato nella base della pinza.
V10028
5
