Einzelzyklon - Förderanschluss - Gema OptiCenter OC04 Betriebsanleitung Und Ersatzteilliste

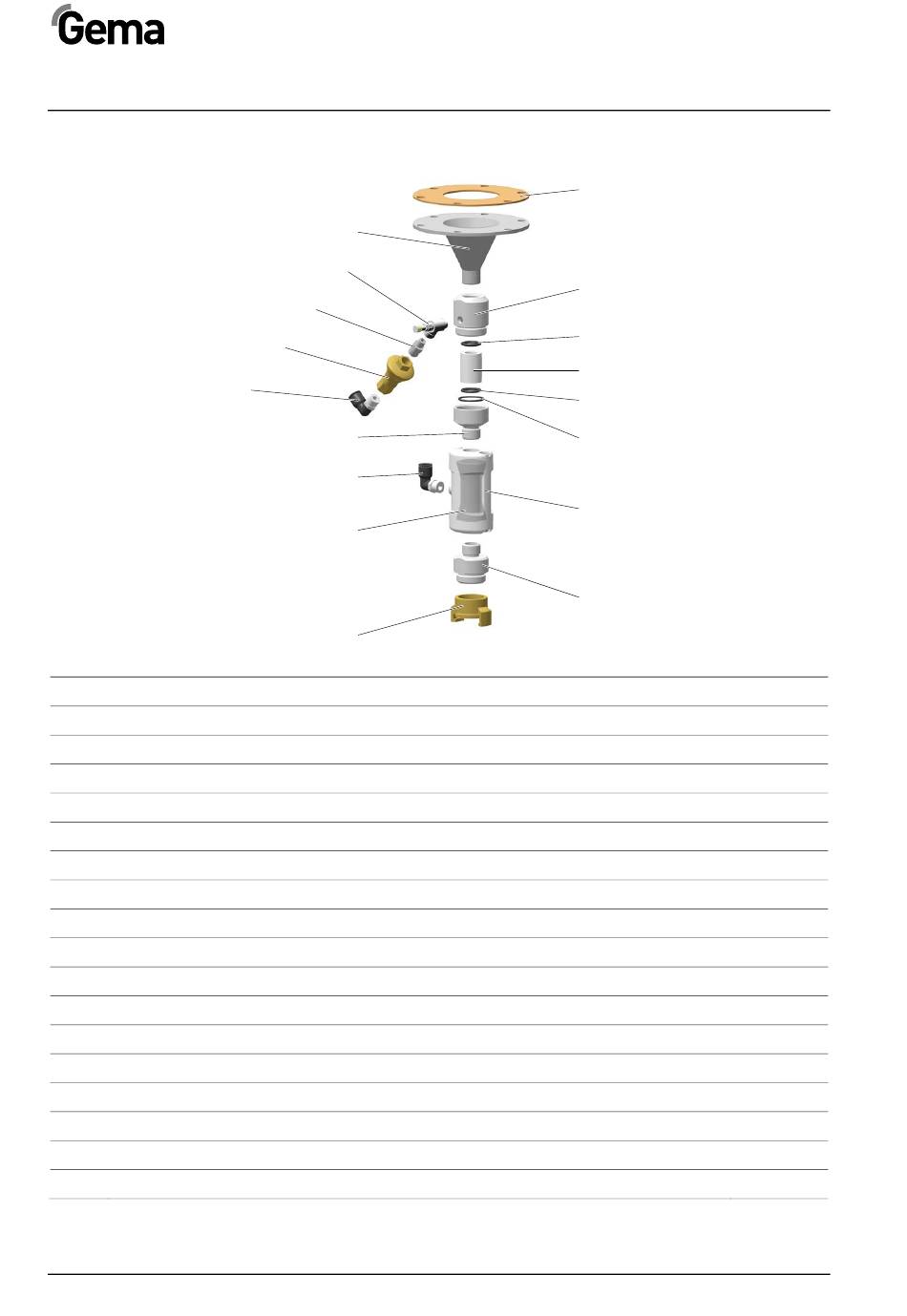

Einzelzyklon – Förderanschluss
Förderanschluss – komplett (Pos. 1-13, inkl. Befestigungsschrauben)
1 Auslaufkonus
1.1 Dichtung zu Pos. 1
Fluidisierung – komplett (Pos. 2-6)
2 Anschlussstück
Fluidrohr-Set (inkl. Pos. 3, 4, 5)
3 Fluidrohr
4 O-Ring – Ø 17x3 mm
5 O-Ring – Ø 26x2 mm
6 Konterstück
7 Übergangsstück
8 GEKA-Kupplung – 1"-IG
9 Quetschventil NW15 – komplett, inkl. Pos. 9.1
9.1 Quetschschlauch NW15
10 Einschraubwinkel – 1/4"-Ø 8 mm
11 Drosselventil – 1/8"-1/8"
12 Doppelnippel – 1/4"-1/8"
13 Inline-Regler – 3 bar, 1/4"
58 • Ersatzteilliste
1
11
12
13
10
6
10
9.1
8
# Verschleissteil
V 04/17
1.1
2
4
3
4
5
9
7
1008 846
1005 502
395 439#
1005 507
1005 504
1005 505#
242 489#
246 549#
1005 506
1005 503
1000 854
1006 255
1006 256#
1002 127
1005 517
OptiCenter OC04
720 006
224 359
242 209
