Aufbau Und Funktion; Gesamtansicht - Gema OptiCenter OC04 Betriebsanleitung Und Ersatzteilliste

Aufbau und Funktion

OptiCenter OC04
V 04/17

Gesamtansicht

6
7
5
9
11

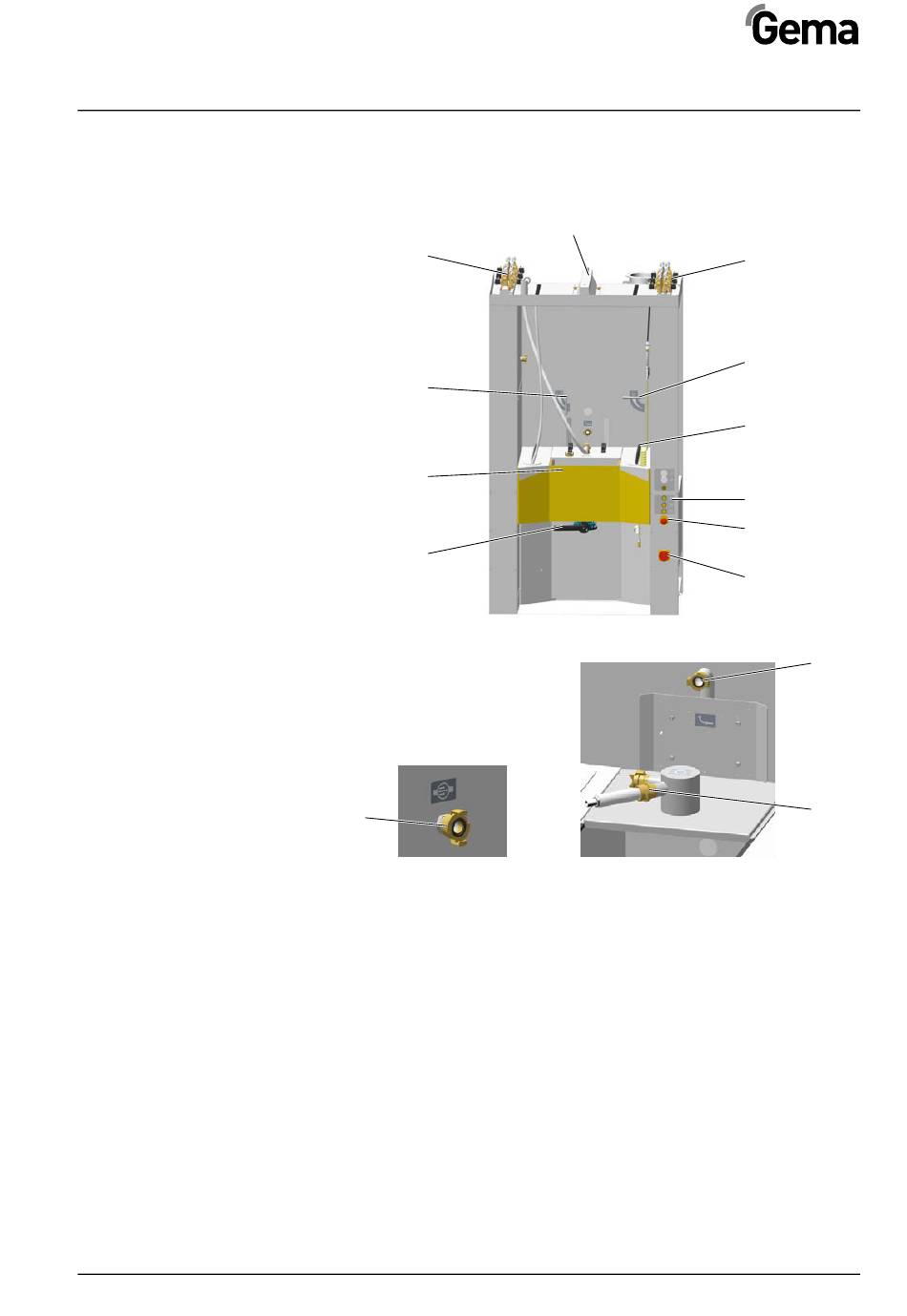

OptiCenter OC04 – Aufbau
1 Hauptschalter
2 Not-Aus-Schalter
3 Leuchttaster
4 Injektoren
5 Pulverbehälter
6 Pneumatikteile
13
7 Handhebel Pulverbehälter-Abluft
8 Handhebel Abluft
9 Handhebel Pulverbehälter-Entleerung
10 "Abfall"-Anschluss
11 Anschluss für Schlauchreinigung
12 Anschluss für zurückgewonnenes Pul-
ver
13 Beleuchtung
Produktbeschreibung • 15
