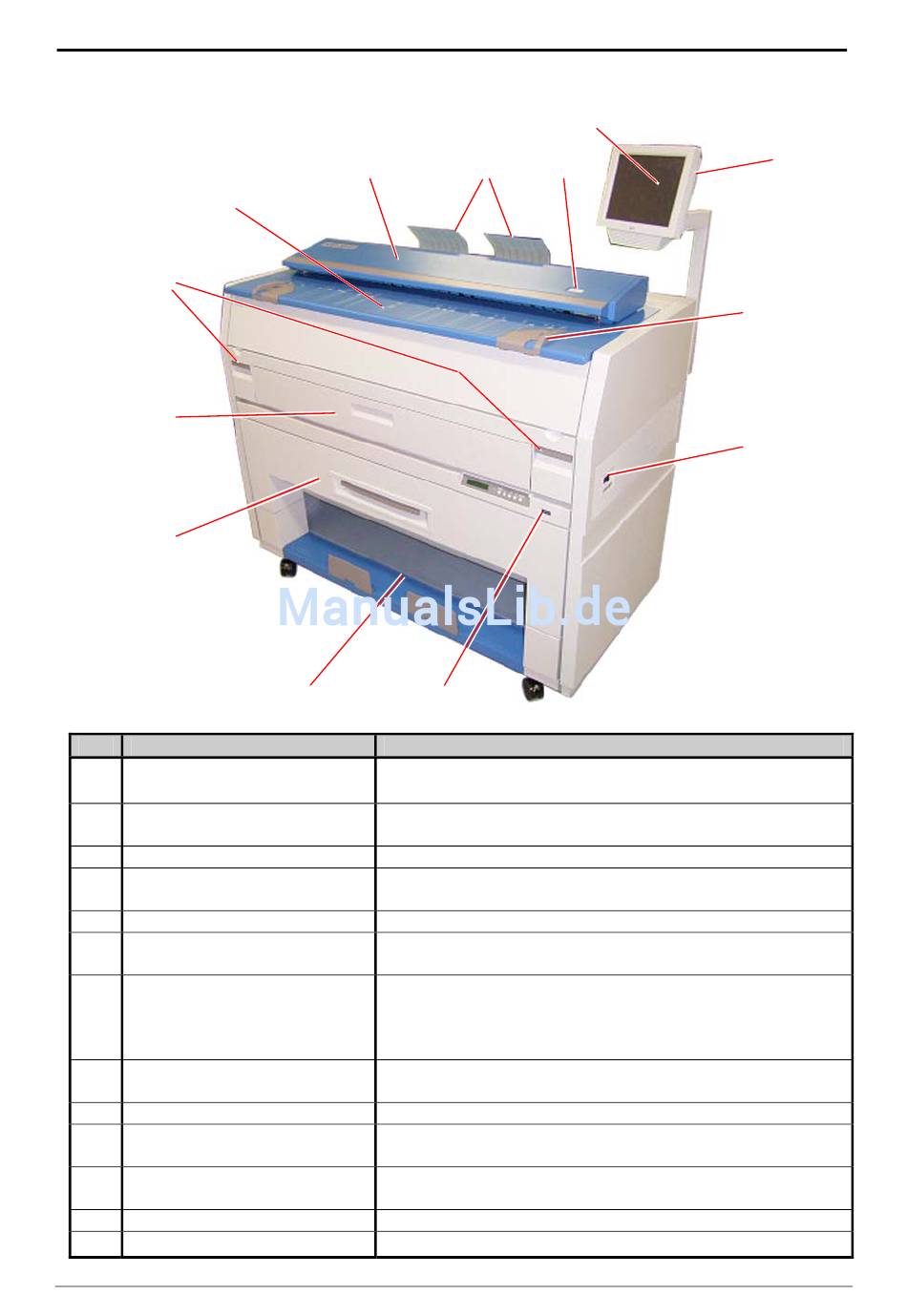

1. 5 Geräteansichten
1. 5. 1

Vorderseite

7
8
9
10
Nr. Bezeichnung
1 E /A Schalter
IN US
2 Originalführungen
3 Bedieneinheit
4 Not-Aus Taste
5 Originalablage
6 Scanner
7 Tonerfach/Originalzufuhr
8 Öffnungshebel für
Kopiereinheit
9 Einzelblattzufuhr
10 Rollenfach
11 Druckausgabe
12 Zählwerk
13
Stift
6
11 12
Funktion
•
Drucker einschalten: ON drücken
•
Drucker ausschalten: OFF drücken
Führen Sie das Original entlang den Originalführungen
unter den Scanner ein.
Touchscreen zur Bedienung des Gerätes
Drücken Sie diese Taste, wenn Sie den Scan- oder
Kopiervorgang sofort abbrechen wollen.
Hier wird das Original nach dem Scanvorgang abgelegt.
Das Einlesen des Originals (Bild nach oben) beim
Scannen oder Kopieren erfolgt mit dem Scanner.
Öffnen Sie das Tonerfach, wenn die Tonerkartusche
ersetzt werden muss.
Legen Sie das Original hier am Scanner an, wenn es
gescannt oder kopiert werden soll.
Zum Öffnen der Kopiereinheit Öffnungshebel ziehen.
Einzelblatt hier anlegen.
Papierrolle hier eingelegen.
1 Rolle – Standard / 2 Rollen - optional
Fertige Drucke werden hier abgelegt (Standard).
Zusatzgräte wie Sortierablage/Falter sind verfügbar.
Anzahl aller Drucke wird angezeigt.
Mit diesem Stift bedienen Sie den Touchscreen.
1-8
3
5 4
13
2
1
Kapitel 1 Einführung
