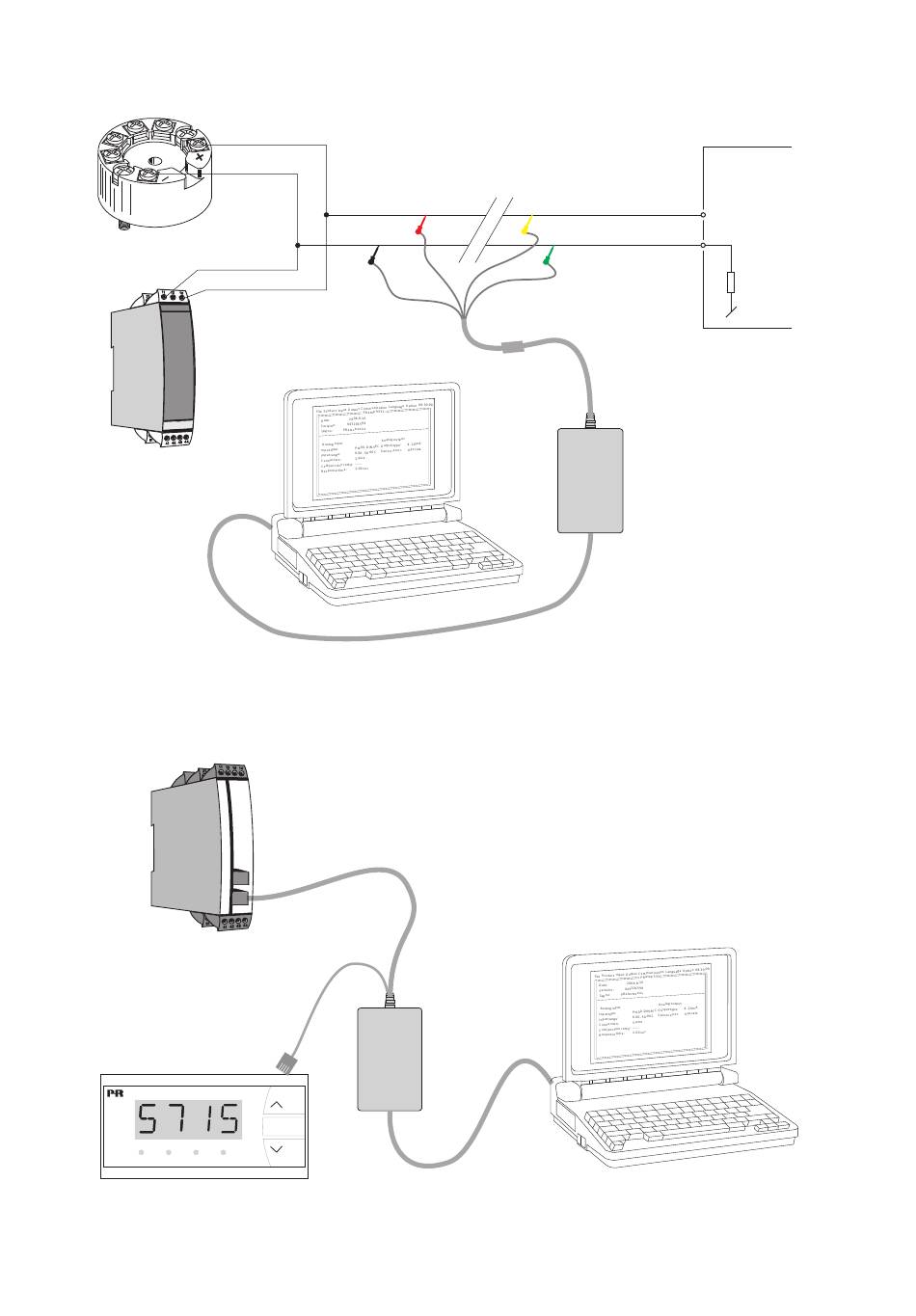

Anschluss der PR Geräte mittels EZ-Mini-Haken
PR 5331, 5333, 5334,
5335, 5337
PR 6331, 6333, 6334,
6335, 6337
Anschluss der PR Geräte mittels dem modularen Stecker
PR 5114, 5115, 5116, 5131, 5223, 5225
1 2 3
5715
1
2
Schwarz
11 (21)
13 (23)
Programmierkabel
mit Modularstecker
L oop
Link
OK
4
5 90 9 V 1 03 - DE
Unterbrechen
Gelb
Rot
*
Grün
*
Anschlussstelle
L oop
L ink
USB-Kabel
USB-Kabel
Betriebs-
spannung
+V
B
Eingang
* Nur anzuschliessen,
wenn on-line (im Betrieb)
konfiguriert werden soll.
