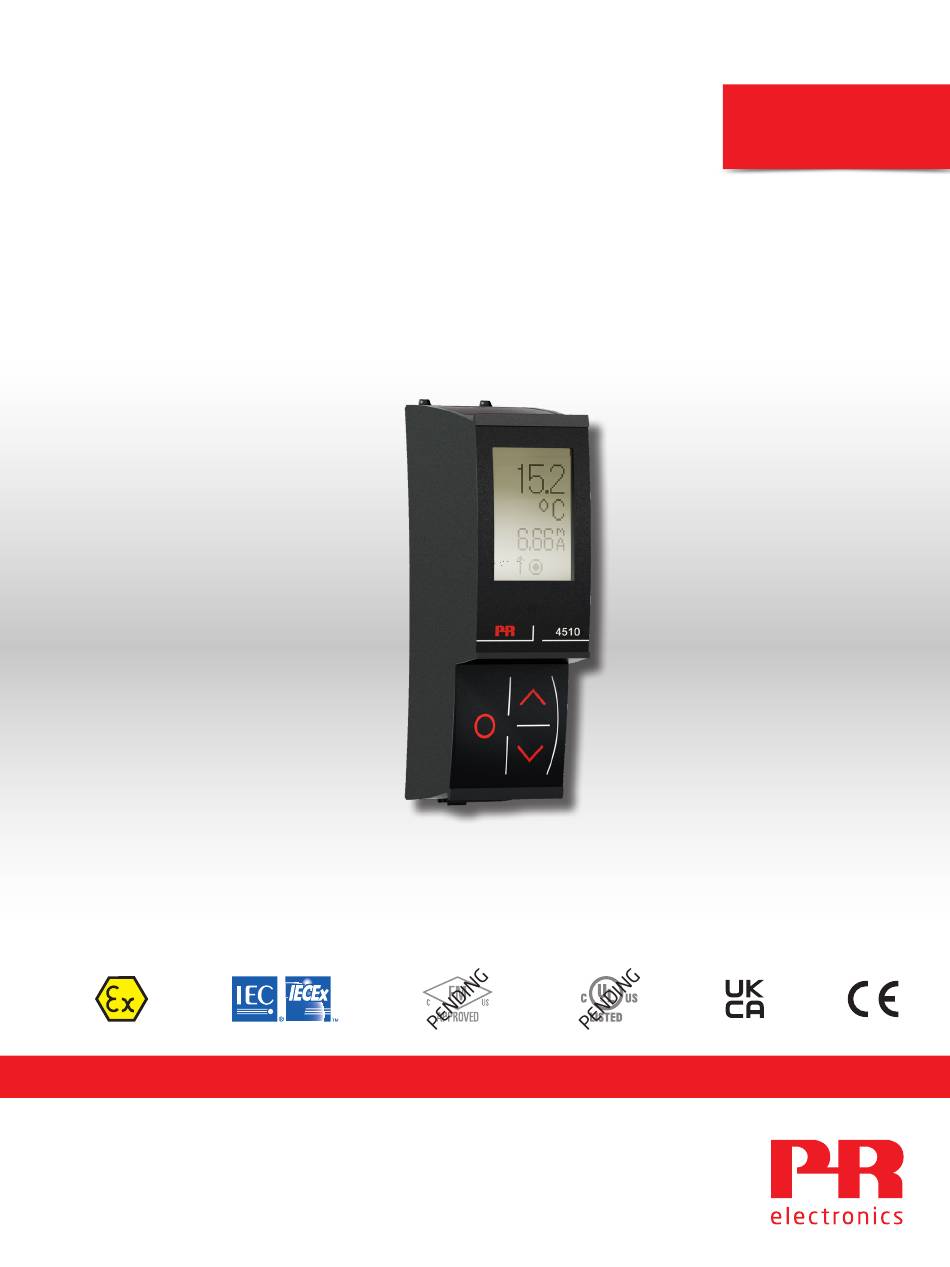

- Seite 1 SMARTER Produkthandbuch 4510 Display / Programmierfront T E M P E R AT U R | E X- S C H N I T T S T E L L E N | KO M M U N I K AT I O N S S C H N I T T S T E L L E N | M U LT I F U N K T I O N A L | T R E N N E R | A N Z E I GE N Nr.
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Geräte besitzen darüber hinaus universelle Eingänge und eine universelle Stromversorgung. -
Seite 3: Inhaltsverzeichnis
4510-Einstellungen – Flussdiagramm ........ -
Seite 4: Warnung
Wenn das Gerät nicht wie in dieser Installationsanleitung beschrieben benutzt wird, kann es zu einer Beeinträchtigung der Schutzeinrichtungen des Gerätes kommen. Reparaturen des Gerätes dürfen nur von PR electronics A/S vorgenommen werden. Zeichenerklärungen Dreieck mit Ausrufezeichen: Das Handbuch ist vor Montage und Inbetriebnahme des Gerätes sorgfältig durchzulesen, um schwere Verletzungen oder mechanische Schäden zu vermeiden. -
Seite 5: Sicherheitsregeln
Das Gerät darf nur in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser leicht angefeuchtet ist. Gewährleistung PR electronics A/S gibt auf dieses Produkt 5 Jahre Gewährleistung. Haftung In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics A/S gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend den eingegangenen... -
Seite 6: Montage / Demontage Der Pr 4500-Kommunikationsschnittstelle
Montage / Demontage der PR 4500-Kommunikationsschnittstelle Bei den Kommunikationsschnittstellen der PR 4500er-Serie handelt es sich um abnehmbare Displays, die beim PR 4590 ConfigMate oder allen Systemen der 4000er- / 9000er-Serie zu Programmier- und Signalüberwachungszwecken zum Einsatz kommen können. Installation 1: Führen Sie die Laschen des PR 4500 in die Öffnungen an der Oberseite des Gerätes ein. 2: Klappen Sie den PR 4500 herunter, bis er einrastet. -
Seite 7: Anwendungen
Alle Konfigurationsdaten eines PR-Gerätes der 3000er- / 4000er- / 9000er-Serie können mithilfe von PR 4590 auf einen PC übertragen werden. • Bei Verwendung auf kopfüber montierten Geräten kann das 4510-Display über die Menüauswahl um 180° gedreht und die gewünschte Funktion mithilfe der Pfeiltasten ausgewählt werden. •... -
Seite 8: Bestellangaben
Bestellangaben Beschreibung 4510 Display / Programmierfront 4590 ConfigMate-Schnittstelle Technische Daten Umgebungsbedingungen: Betriebstemperatur ........-20°C bis +60 Lagertemperatur . -
Seite 9: Displayaufbau
Displayaufbau Zur Prozessüberwachung wechselt der PR 4510 standardmäßig in den Überwachungsmodus. Der 4510 kann anhand der Tasten auf der Vorderseite in den Konfigurations- oder Simulationsmodus geschaltet werden. Layout für die Produkte der 3000er- / 4000er- und 9000er-Serien (im Überwachungsmodus) PR 3000 / 4000 Zeile 1 zeigt den skalierten Prozesswert an. -
Seite 10: Bedienung Der Funktionstasten / Des Displays
Bedienung der Funktionstasten / des Displays Allgemeine Information Bei Verwendung des PR 4510 zur Konfiguration eines PR 4000er- oder PR 9000er-Gerätes werden Sie durch alle Parameter geführt und können die passenden Einstellungen für die jeweilige Anwendung auswählen. Für jedes Menü gibt es einen Scroll- Hilfetext, der automatisch in der 3. - Seite 11 4510 – Funktionen Der PR 4510 verfügt über eine Reihe von Funktionen, auf die man über die Auswahl von „Yes“ (Ja) beim Menüpunkt „ADV.SET“ (siehe “4510-Einstellungen – Flussdiagramm” auf Seite 10) zugreifen kann. Displayausrichtung Um eine ordnungsgemäße Bedienbarkeit im Fall einer Über-Kopf-Montage des Gerätes zu gewährleisten, kann das Display mithilfe des Menüpunktes „ORIEN“...
-
Seite 12: 4510-Einstellungen - Flussdiagramm
(Überwachungsmodus) zurück, wenn 1 Minute lang keine Taste gedrückt wird. Die grau hinterlegten Menüs / Texte werden lediglich als Hilfestellung angezeigt und gehören nicht zum jeweiligen PR 4510-Untermenü. Die produktspezifische Menüstruktur für jedes 4000er- / 9000er-Gerät entnehmen Sie bitte dem dazugehörigen Produkthandbuch. -
Seite 13: Atex-Installationszeichnung
Gefahrenbereich Nicht klassifizierter II 3G Ex IIC Modbus RTU Gateway 4511 4511 4511 PLC/DCS HMI/PC 4000/9000 4000/9000 4000/9000 IP 54 Gefahrenbereich Nicht klassifizierter II 3G Ex IIC 4510/ 4510/ 4510/ 4512 4512 4512 4000/9000 4000/9000 4000/9000 IP 54 4510V100-DE... - Seite 14 Allgemeine Installationshinweise Das Produktionsjahr kann den ersten beiden Ziffern der Seriennummer entnommen werden. Für die sichere Installation in explosionsgefährdeten Bereichen ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Normen auf diesem Gebiet vertraut ist.
-
Seite 15: Iecex Installation Drawing
For safe installation of the 4500 series of products the following must be observed. Unclassified Area Hazardous Area Modbus RTU Gateway 4511 4511 4511 PLC/DCS HMI/PC 4000/9000 4000/9000 4000/9000 IP 54 Unclassified Area Hazardous Area 4510/ 4510/ 4510/ 4512 4512 4512 4000/9000 4000/9000 4000/9000 IP 54 4510V100-DE... - Seite 16 General installation instructions Year of manufacture can be taken from the first two digits in the serial number. For safe Ex installation the following must be observed: The device must be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
-
Seite 17: Fm Installation Drawing
4511 4511 4511 PLC/DCS HMI/PC 4000/9000 4000/9000 4000/9000 IP 54 Hazardous Area Unclassified Area CL I Div2 GP A,B,C,D CL I Zone 2 AEx/Ex ec IIC T5 Gc 4510/ 4510/ 4510/ 4512 4512 4512 4000/9000 4000/9000 4000/9000 IP 54 4510V100-DE... - Seite 18 General installation instructions Year of manufacture can be taken from the first two digits in the serial number. For safe Ex installation the following must be observed: The device must be installed by qualified personnel who are familiar with the national and international laws, directives and standards that apply to this area.
-
Seite 19: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev.-ID Datum Bemerkungen 2215 Erstversion des Produktes 4510V100-DE... - Seite 20 Wir engagieren uns für Ihre Zufriedenheit und bieten des Gewährleistungszeitraums sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner Dänemark sowie Niederlassungen und autorisierte Partner in Ihrer Nähe finden Sie unter prelectronics.de.
