AMC2 Modular Controller
4.9
RS-485-Hostschnittstelle
Ein RS-485-Hostsystem kann aus bis zu acht AMC2-Controllern bestehen, die über eine 2-oder
4-Draht-Verbindung angeschlossen werden.

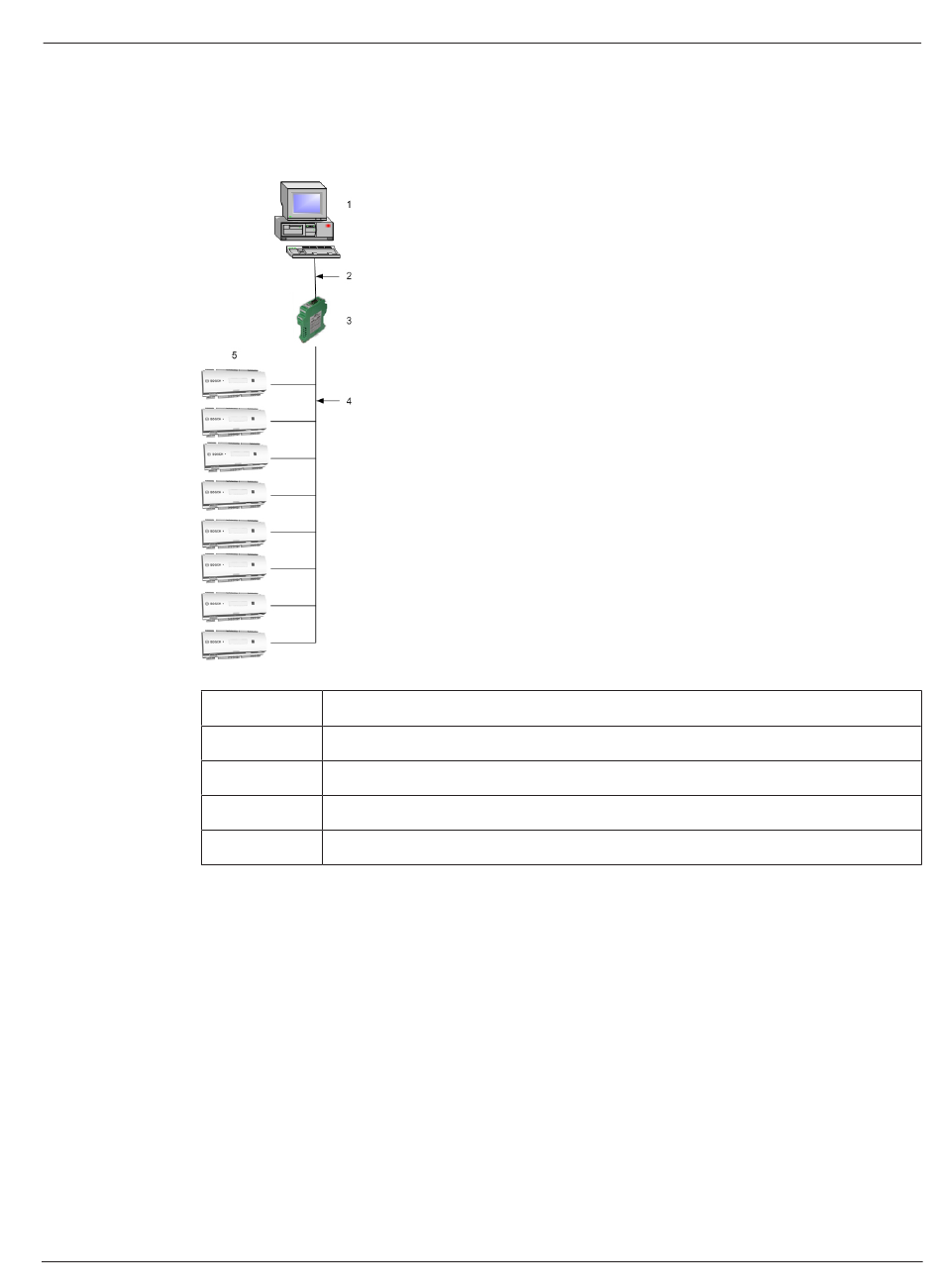

Abbildung 4.10: Konfiguration eines RS-485-Hostsystems
1 =
2 =
3 =
4 =
5 =
Die folgenden Bedingungen müssen für ein RS-485-Bussystem erfüllt sein:
–
–
–
–
–
–
–
Um den RS-485-Modus des AMC2-4R4 zu verwenden, verbinden Sie die Datenkabel mit dem
steckbaren Schraubanschluss der RS-485-Hostschnittstelle. Die Einstellung am AMC2-4R4
muss mit den Einstellungen des RS-232 / RS-485-Konverters übereinstimmen.
Bosch Access Systems GmbH
Host
RS-232-Verbindung
RS-232 / RS-485-Konverter
RS-485-Bus
AMC2 controller
Ein Bussystem besteht aus einer Busleitung und/oder einer oder mehrerer
Abzweigleitungen.
Kabel, die mehr als 100 m lang sind, müssen als Busleitungen installiert werden.
Abzweigleitungen sind von einer Busleitung abzweigende Verbindungen.
Periphere Geräte sind AMC2, die mit dem Hostrechner verbunden sind.
Die maximale Kabellänge einer Busleitung darf nicht mehr als 1200 m betragen.
Die Kabellänge von Abzweigleitungen darf nicht mehr als 100 m betragen.
An jede Busleiterbahn können bis zu acht AMC2 angeschlossen werden. Die maximale
Anzahl der Geräte darf nicht überschritten werden.
Installation Manual
Installation | de
25
2018-02 | AMC2-4R4 |
