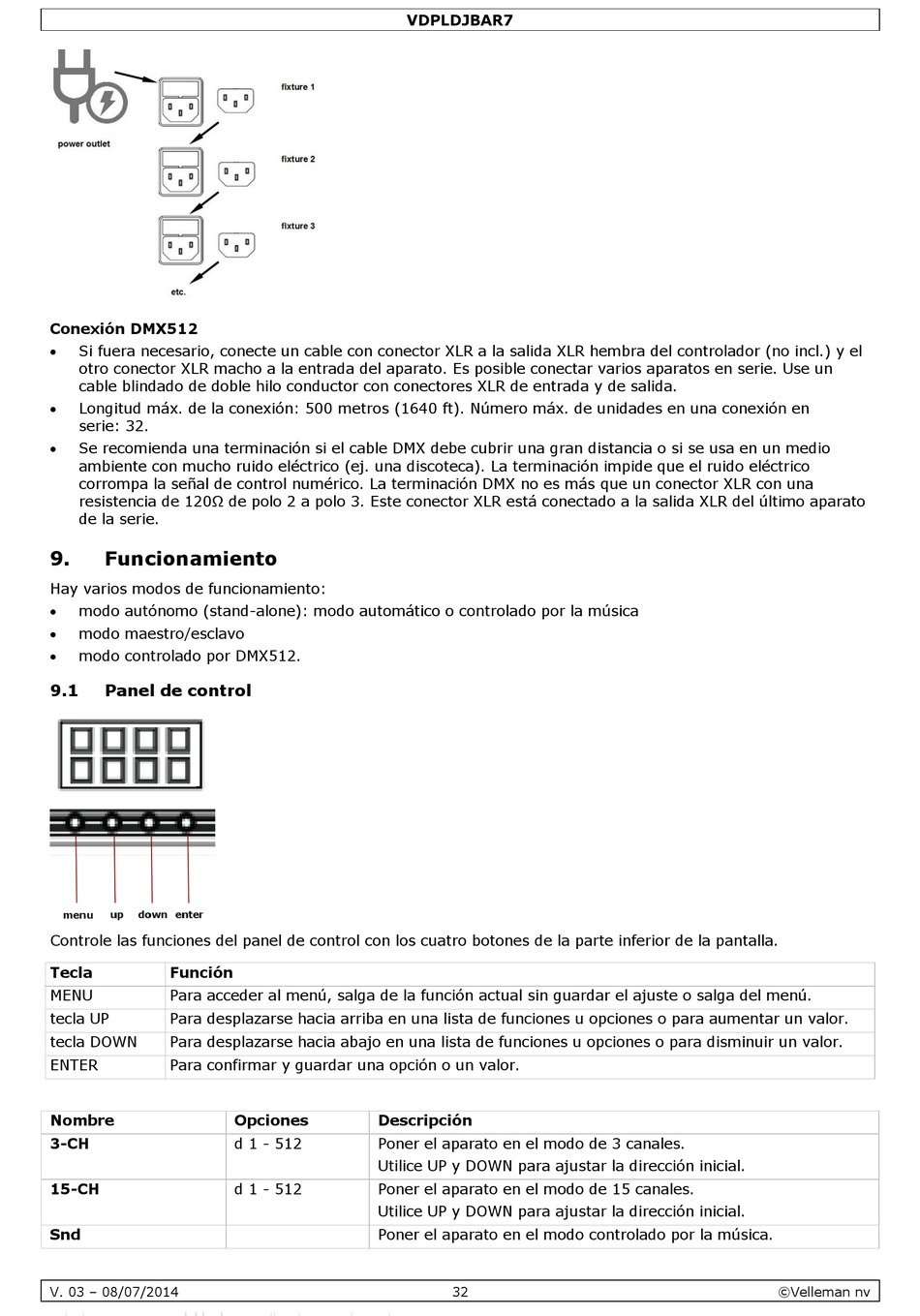

Conexión DMX512
 Si fuera necesario, conecte un cable con conector XLR a la salida XLR hembra del controlador (no incl.) y el
otro conector XLR macho a la entrada del aparato. Es posible conectar varios aparatos en serie. Use un
cable blindado de doble hilo conductor con conectores XLR de entrada y de salida.
 Longitud máx. de la conexión: 500 metros (1640 ft). Número máx. de unidades en una conexión en
serie: 32.
 Se recomienda una terminación si el cable DMX debe cubrir una gran distancia o si se usa en un medio
ambiente con mucho ruido eléctrico (ej. una discoteca). La terminación impide que el ruido eléctrico
corrompa la señal de control numérico. La terminación DMX no es más que un conector XLR con una
resistencia de 120Ω de polo 2 a polo 3. Este conector XLR está conectado a la salida XLR del último aparato
de la serie.
9. Funcionamiento
Hay varios modos de funcionamiento:
 modo autónomo (stand-alone): modo automático o controlado por la música
 modo maestro/esclavo
 modo controlado por DMX512.
9.1

Panel de control

Controle las funciones del panel de control con los cuatro botones de la parte inferior de la pantalla.
Tecla Función
MENU Para acceder al menú, salga de la función actual sin guardar el ajuste o salga del menú.
tecla UP Para desplazarse hacia arriba en una lista de funciones u opciones o para aumentar un valor.
tecla DOWN Para desplazarse hacia abajo en una lista de funciones u opciones o para disminuir un valor.
ENTER Para confirmar y guardar una opción o un valor.
Nombre
3-CH
15-CH
Snd
V. 03 – 08/07/2014
VDPLDJBAR7
Opciones Descripción
d 1 - 512 Poner el aparato en el modo de 3 canales.
Utilice UP y DOWN para ajustar la dirección inicial.
d 1 - 512 Poner el aparato en el modo de 15 canales.
Utilice UP y DOWN para ajustar la dirección inicial.
Poner el aparato en el modo controlado por la música.
