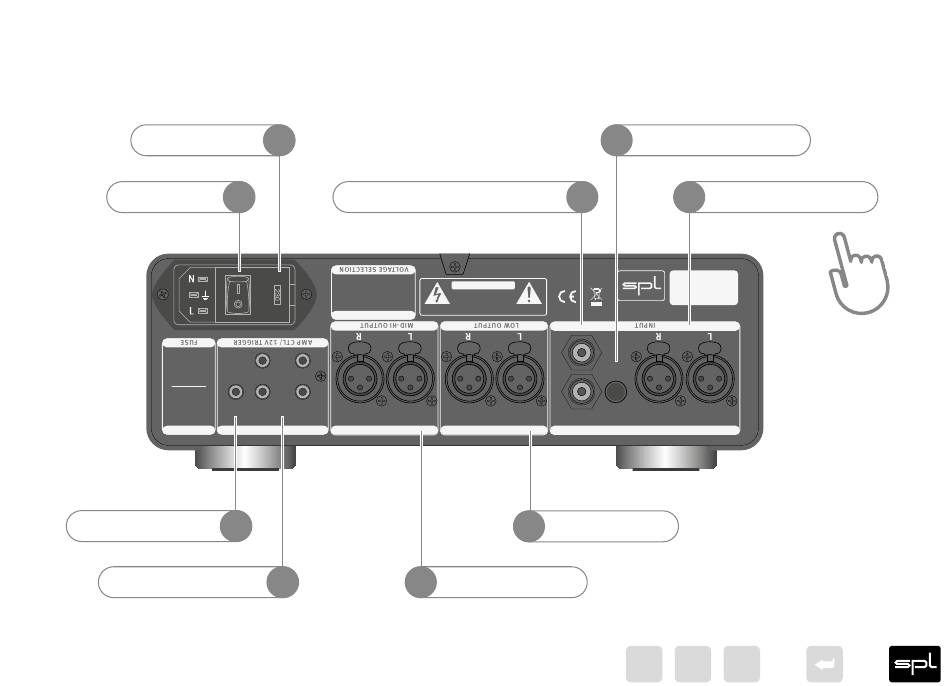

Rückansicht
Netzspannung
Netzschalter
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 50 W
230V AC:
T 630mA
L 250 V
115V AC:
T 1.2 A
L 250 V
FUSE
AMP CTL Eingang
AMP CTL Ausgänge
6
15
14 Audio-Eingänge Cinch (RCA)
1. Remove Fuse Holder
2. Exchange Fuses
3. Flip Over
4. Reinstall
VOLTAGE SELECTION
Connect to
SPL Performer
1 3
Amplifier (s)
for remote
power on/off
2 4
IN OUT OUT
R
AMP CTL/ 12V TRIGGER MID-HI OUTPUT
19
20
16
C AUT I O N
RISK OF ELECTRIC SHOCK
D O N O T O P E N
AVIS: RISQUE DE CHOC ÉLECTRIQUE • NE PAS OUVRIR
L
R
L R L
LOW OUTPUT
21
LOW-Ausgänge
22
MID-HI-Ausgänge
17 Cinch-Schalter (RCA)
18 Audio-Eingänge XLR
Serial
Number
Crossover
Made in Germany
RCA
R L
INPUT
I F R
Rückansicht
