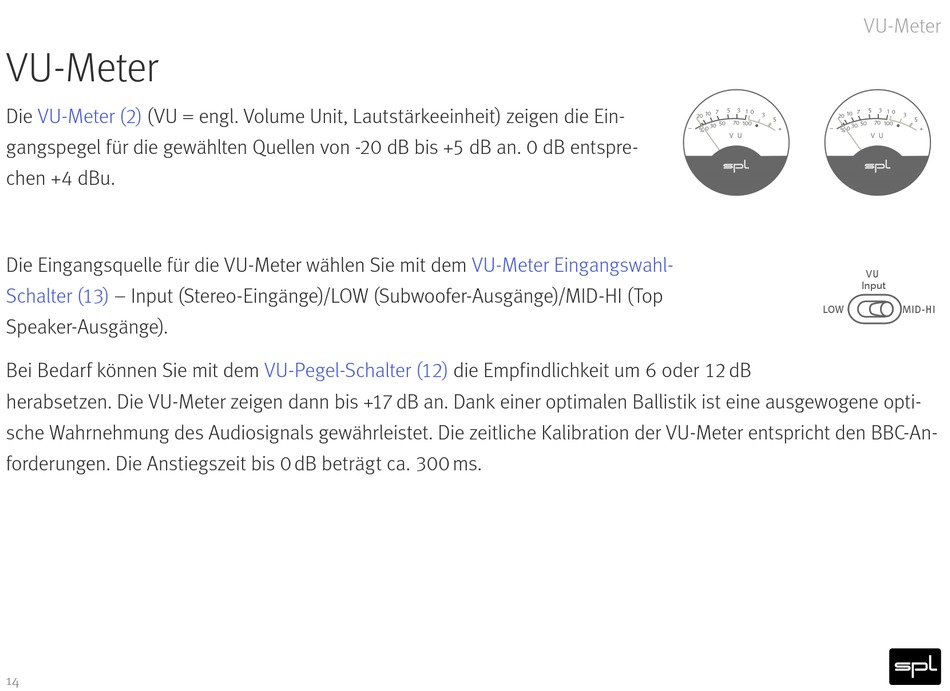

Die VU-Meter (2) (VU = engl. Volume Unit, Lautstärkeeinheit) zeigen die Ein-
gangspegel für die gewählten Quellen von -20 dB bis +5 dB an. 0 dB entspre-
chen +4 dBu.
Var
0°
Die Eingangsquelle für die VU-Meter wählen Sie mit dem
Schalter (13) – Input (Stereo-Eingänge)/LOW (Subwoofer-Ausgänge)/MID-HI (Top
Stereo
Speaker-Ausgänge).
Bei Bedarf können Sie mit dem
VOLTAiR
herabsetzen. Die VU-Meter zeigen dann bis +17 dB an. Dank einer optimalen Ballistik ist eine ausgewogene opti-
120V DC Audio Rail
sche Wahrnehmung des Audiosignals gewährleistet. Die zeitliche Kalibration der VU-Meter entspricht den BBC-An-
forderungen. Die Anstiegszeit bis 0 dB beträgt ca. 300 ms.
