LOW-Bereich

Im LOW-Bereich stellen Sie die Trennfrequenz (X-Over), die Lautstärke (LOW-Pegel) und die Phase des LOW-Sig-
nals ein. Außerdem wählen Sie hier, ob Ihr Lautsprechersystem einen oder zwei Subwoofer hat.

OUT Mono-Stereo-Schalter

Wenn Ihr Lautsprechersystem aus einem Subwoofer und zwei Top-Speakern besteht (2.1),
stellen Sie den Mono/Stereo-Schalter (6)
werden zu einem Mono-Signal summiert.
Das LOW-Mono-Signal liegt an beiden

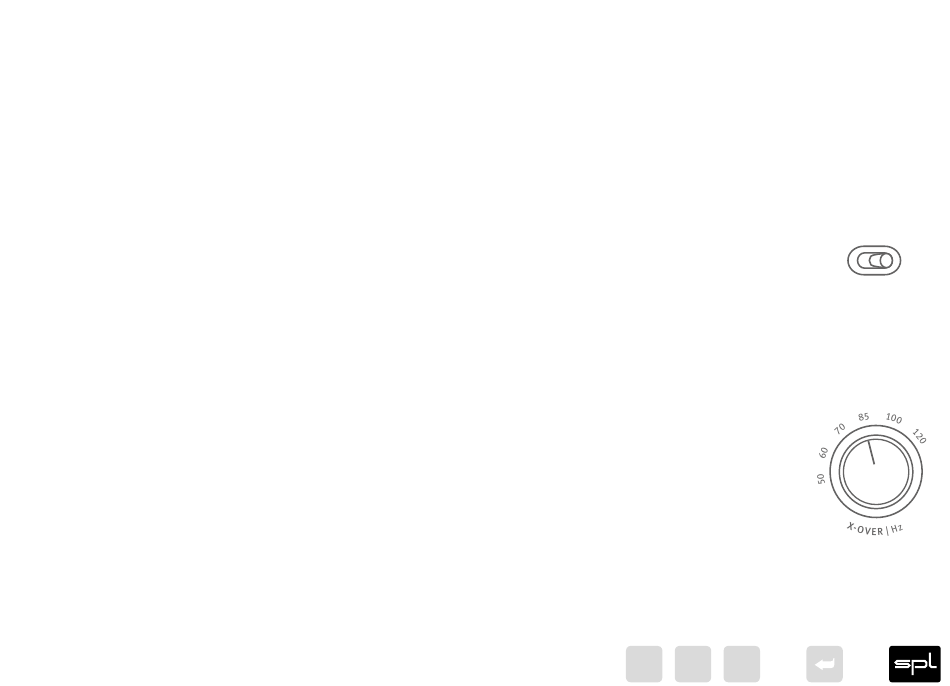

X-OVER (Trennfrequenz)

Der LOW-Bereich wurde mit einem Filter im Linkwitz/Riley Design aufgebaut. Die Flanken-
steilheit beträgt fest 24 dB pro Oktave.
Wählen Sie mit dem LOW X-Over-Schalter (3)
120 Hz.
10
auf Mono stellen. Das linke und rechte LOW-Signal
LOW-Ausgängen (21) an.
eine Trennfrequenz: 50, 60, 70, 85, 100 oder
