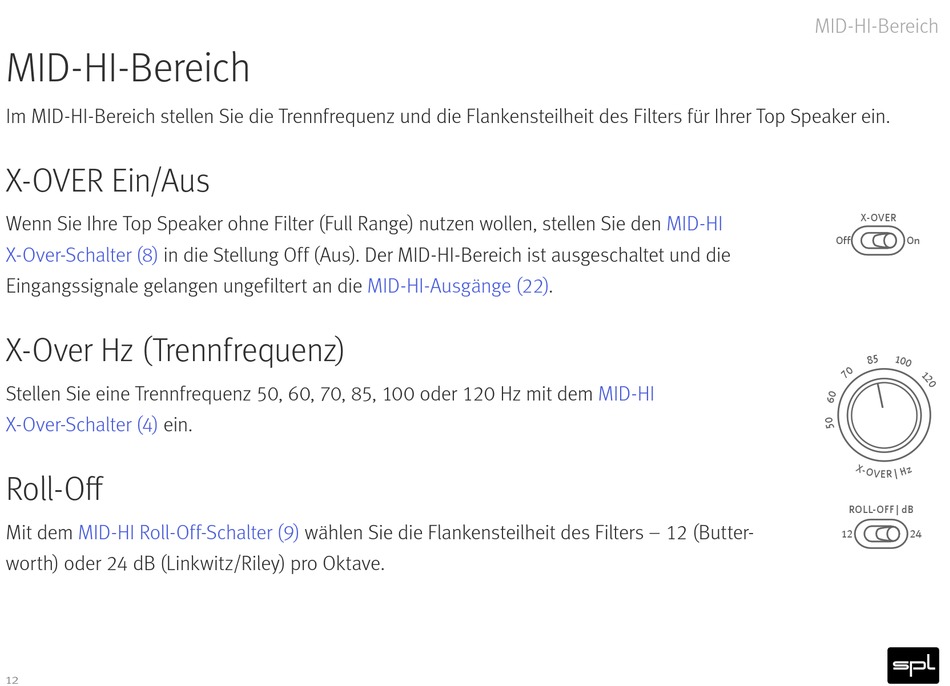

MID-HI-Bereich

Im MID-HI-Bereich stellen Sie die Trennfrequenz und die Flankensteilheit des Filters für Ihrer Top Speaker ein.

X-OVER Ein/Aus

Wenn Sie Ihre Top Speaker ohne Filter (Full Range) nutzen wollen, stellen Sie den
X-Over-Schalter (8) in die Stellung Off (Aus). Der MID-HI-Bereich ist ausgeschaltet und die
Eingangssignale gelangen ungefiltert an die

X-Over Hz (Trennfrequenz)

Stellen Sie eine Trennfrequenz 50, 60, 70, 85, 100 oder 120 Hz mit dem
X-Over-Schalter (4) ein.

Roll-Off

Mit dem MID-HI Roll-Off-Schalter (9)
worth) oder 24 dB (Linkwitz/Riley) pro Oktave.
12
MID-HI-Ausgänge
wählen Sie die Flankensteilheit des Filters – 12 (Butter-
