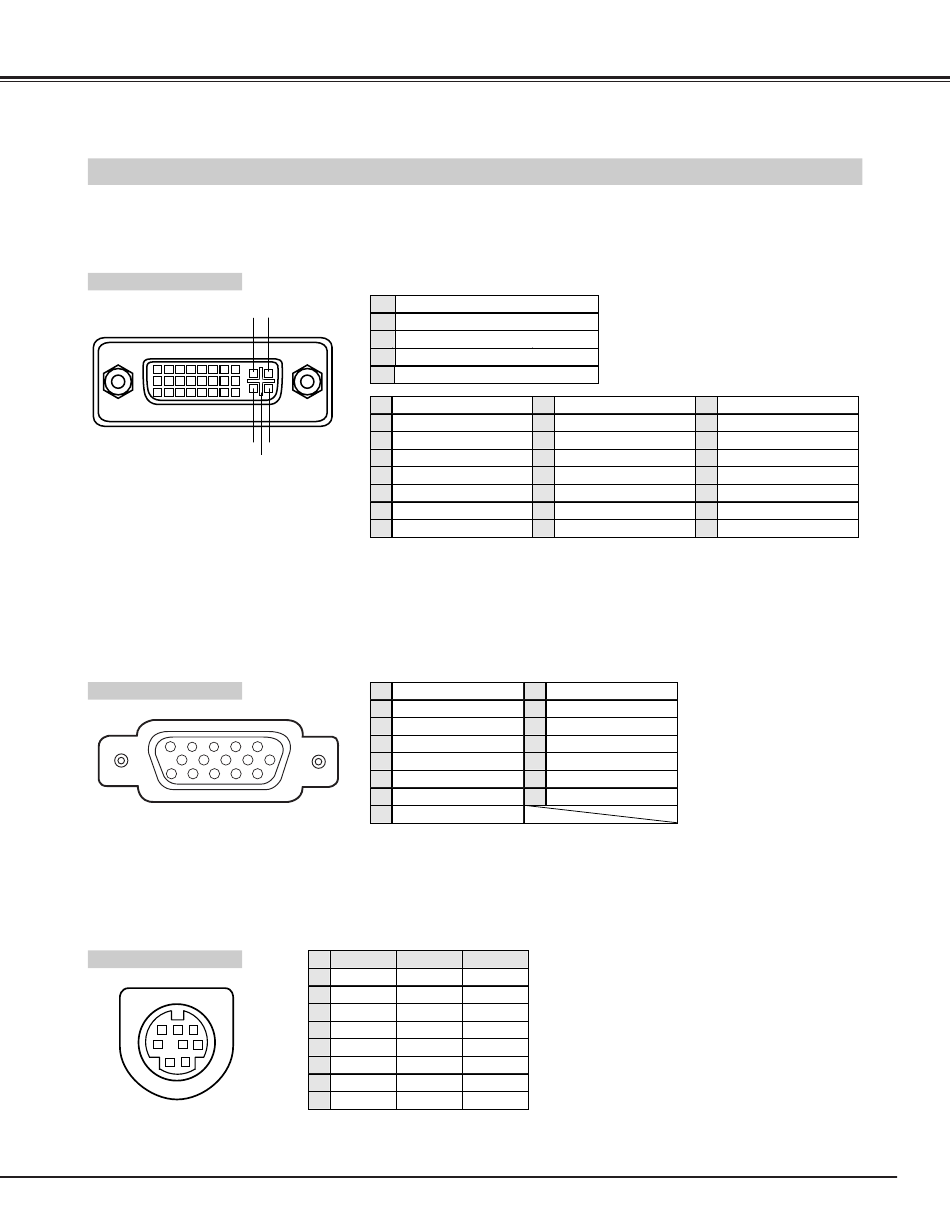

DVI-I-Buchse (digital/analog)
Diese Buchse ist nur für digitale (TMDS) oder analoge (RGB) Ausgangssignale. Den Displayausgang des Computers mit
dem DVI-Kabel (mitgeliefert) an dieser Buchse anschließen.
Klemmenanordnung
C1 C2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
C3
C4
C5
HDB-Buchse 15-polig (analog)
Verbinden Sie die Anzeigenausgangsbuchse des Computers mit einem VGA-Kabel (mitgeliefert) mit dieser Buchse.
● Für den Anschluß an einem Macintosh-Computer muß ein MAC/VGA-Adapter (mitgeliefert) verwendet werden.
● Für den Anschluß eines Analogsignals von einer DVI-Buchse an dieser Buchse muß der DVI/VGA-Adapter (mitgeliefert)
verwendet werden.
Klemmenanordnung
4
3
2
5
1
10
9
8
7
6
15
14
13
12
11
Steuerbuchse
Buchse: Mini DIN 8-polig
Schließen Sie die Steuerbuchse (PS/2, seriell oder ADB) des Computers mit dem Steuerkabel (mitgeliefert) an dieser
Buchse an.
Klemmenanordnung
8 7 6
5
4
3
2
1
Klemmenanordnungen
C1
Analogeingang Rot
C2
Analogeingang Grün
C3
Analogeingang Blau
C4
Analog Horizontalsynchronisierung
C5
Analog Masse (R/G/B)
1
T.M.D.S. Daten 2–
2
T.M.D.S. Daten 2+
3
T.M.D.S. Daten 2 Abschirmung
4
kein Anschluß
5
kein Anschluß
6
DDC Takt
7
DDC Daten
8
Analog Vertikalsynchronisierung
1
Eingang rot
2
Eingang grün
3
Eingang blau
4
Sense 2
5
Masse (Horiz. sync.)
6
Masse rot
7
Masse grün
8
Masse blau
PS/2
Seriell
ADB
1
-----
R x D
-----
2
CLK
-----
ADB
3
Daten
-----
-----
4
Masse
Masse
Masse
5
-----
RTS
-----
6
-----
T x D
-----
7
Masse
Masse
-----
8
-----
Masse
Masse
9
T.M.D.S. Daten 1–
17
10
T.M.D.S. Daten 1+
18
11
T.M.D.S. Daten 1 Abschirmung
19
12
kein Anschluß
20
13
kein Anschluß
21
14
Spannung +5V
22
15
Masse (für +5V)
23
16
Hot Plug Abtastung
24
9
Spannung +5V
10
Masse (Vert. sync.)
11
Sense 0
12
DDC Daten
13
Horizontalsynchronisation
14
Vertikalsynchronisation
15
DDC Takt
ANHANG
T.M.D.S. Daten 0–
T.M.D.S. Daten 0+
T.M.D.S. Daten 0 Abschirmung
kein Anschluß
kein Anschluß
T.M.D.S. Takt Abschirmung
T.M.D.S. Takt +
T.M.D.S. Takt –
