Inhaltszusammenfassung für Sanyo PLC-SW36

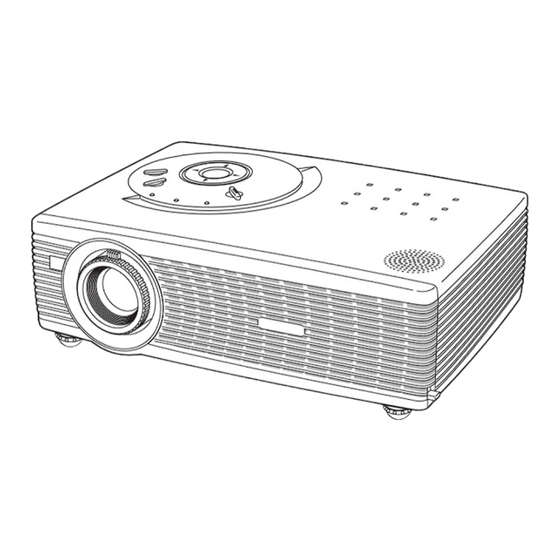

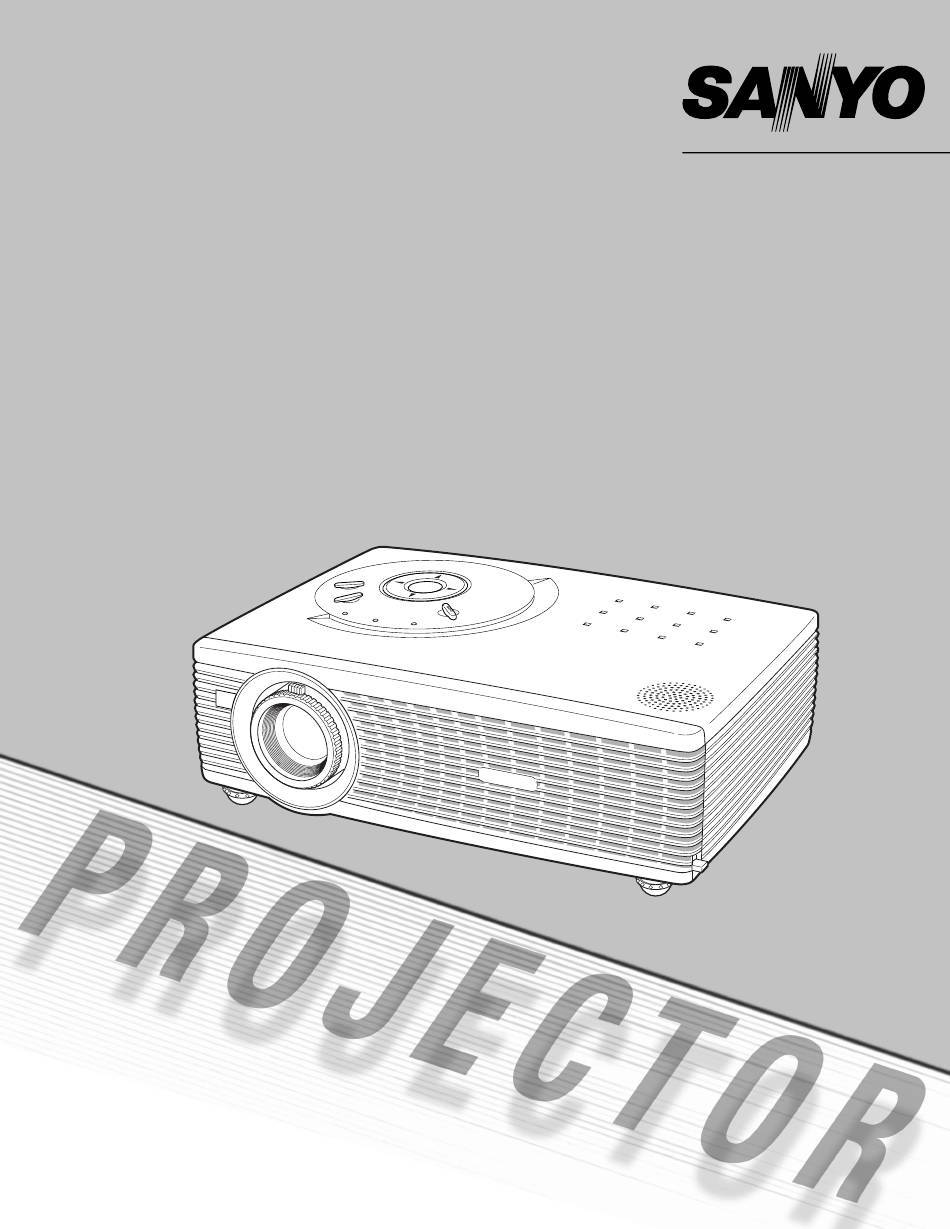

- Seite 1 Multimedia-Projektor PLC-SW36 MODELL Bedienungsanleitung...
-
Seite 2: Besonderheiten Und Design
Besonderheiten und Design Dieser Multimedia-Projektor wurde zur Gewährleistung einer kompakten Bauweise, einer langen Lebensdauer und eines hohen Bedienungskomforts mit modernsten Mitteln hergestellt. Im Projektor finden Multimedia-Funktionen, eine Farbpalette von 16,77 Millionen Farben und eine Anzeigetechnik mit einer Flüssigkristallmatrix (LCD) Anwendung. ◆... - Seite 3 Inhaltsverzeichnis Besonderheiten und Design ... . .2 Computereingang ....24 Inhaltsverzeichnis .....3 Wahl der Eingangsquelle Einstellung des Computersystems Für den Besitzer .
-
Seite 4: Für Den Besitzer
Für den Besitzer Lesen Sie bitte zur Vermeidung von Fehlbedienungen vor der Sicherheitsmaßnahmen Inbetriebnahme dieses Projektors diese Bedienungsanleitung sorgfältig durch. WARNUNG : UM FEUERGEFAHR UND DIE GEFAHR EINES Dieser Projektor bietet zahlreiche Funktionen. Durch eine ELEKTRISCHEN SCHLAGES ZU VERMEIDEN, richtige Bedienung lassen sich die Funktionen optimal DARF DAS GERÄT WEDER NÄSSE NOCH verwenden und außerdem wird die Lebensdauer des FEUCHTIGKEIT AUSGESETZT WERDEN. -
Seite 5: Sicherheitsanweisungen
Sicherheitsanweisungen Lesen Sie vor der Inbetriebnahme dieses Gerätes alle Beachten Sie unbedingt die Angaben zur Stromversorgung auf Sicherheits- und Bedienungsanweisungen sorgfältig durch. dem Schild. Wenden Sie sich an einen autorisierten Händler oder an das örtliche Energieversorgungsunternehmen, falls Bewahren Sie die Bedienungsanleitung zum späteren Sie im Zweifel sind, ob Sie die richtige Stromversorgung zur Nachschlagen auf. -
Seite 6: Aufstellen Des Projektors An Einer Geeigneten Position
Sicherheitsanweisungen Luftzirkulation Aufstellen des Projektors an einer geeigneten Position Die Gehäuseöffnungen dienen zur Belüftung, um einen Stellen Sie den Projektor an einer geeigneten Position auf. In störungsfreien Betrieb zu gewährleisten und den Projektor vor einer ungeeigneten Position kann sich Überhitzung zu schützen, deshalb dürfen diese Öffnungen Lampenlebensdauer verkürzen und außerdem kann die Gefahr nicht blockiert oder abgedeckt werden. -
Seite 7: Erfüllung Von Bestimmungen
Folge haben. Modell : PLC-SW36 Handelsbezeichnung : Sanyo Verantwortliche Stelle : SANYO FISHER COMPANY Adresse : 21605 Plummer Street, Chatsworth, California 91311 Tel. Nr. : (818)998-7322 Netzkabelanforderungen Das mit diesem Projektor mitgelieferte Netzkabel erfüllt die Verwendungsanforderungen des Landes in dem das Gerät gekauft wurde. -
Seite 8: Bezeichnung Und Funktion Der Teile
Bezeichnung und Funktion der Teile q Zoomhebel Vorderseite w Infrarotfernbedienungsempfänger e Scharfeinstellring r Projektionsobjektiv t Objektivdeckel y Lufteintrittsöffnung u Luftaustrittsöffnung VORSICHT An der Luftaustrittsöffnung tritt heiße Luft aus. Stellen keine wärmeempfindlichen Gegenstände in der Nähe auf. i Lautsprecher o Lufteintrittsöffnung Rückseite !0 Buchsen und Klemmen !1 Netzbuchse... -
Seite 9: Rückseitige Buchsen
Bezeichnung und Funktion der Teile Rückseitige Buchsen AUDIO IN SERVICE PORT VIDEO AUDIO OUT (VARIABLE) COMPUTER / S-VIDEO /COMPONENT IN MONITOR OUT RESET ✽ q VIDEO t MONITOR OUT Schließen Sie den Composite-Videoausgang von An dieser Buchse liegen die Signale von der Buchse Videogeräten an der VIDEO-Buchse an. - Seite 10 Bezeichnung und Funktion der Teile Projektortasten und Anzeigen WARNING POWER LAMP REPLACE INPUT ON-OFF MENU SELECT q ON-OFF-Taste y LAMP REPLACE-Anzeige Zum Ein- und Ausschalten des Projektors. (Seiten 17, 18) Diese Anzeige leuchtet gelb, sobald sich die Lebensdauer der Projektionslampe dem Ende nähert. (Seiten 48, 54) w SELECT-Taste Diese Taste wird zum Ausführen eines gewählten...
- Seite 11 Bezeichnung und Funktion der Teile Fernbedienung q ON-OFF-Taste Zum Ein- und Ausschalten des Projektors. (Seiten 17, 18) w VIDEO-Taste Einstellung des Videoeingangs. (Seite 32) e COMPUTER-Taste Für die Wahl der Computer-Eingangsquelle. (Seiten 24, 32) r MENU-Taste Diese Taste dient zum Ein- und Ausschalten der Bildschirmmenüs.
-
Seite 12: Einsetzen Der Fernbedienungsbatterien
Bezeichnung und Funktion der Teile Einsetzen der Fernbedienungsbatterien Öffnen Sie den Setzen Sie die neuen Batterien Schließen Sie die Abdeckung Batteriefachdeckel. in das Batteriefach ein. wieder. 2 Batterien Typ AA Achten Sie auf die richtige Polarität (+ und –) und kontrollieren Sie, ob ein guter Klemmenkontakt vorhanden ist. -
Seite 13: Positionieren Des Projektors
Installation Positionieren des Projektors Dieser Projektor ist für die Projektion auf eine ebene Projektionsfläche, die Bildschärfe lässt sich für einen Projektionsbereich von 1,3 bis 6,5 m einstellen. Für die Bildgröße und den Projektionsabstand wird auf die Abbildung und die nachstehende Tabelle verwiesen. A : B = 9 : 1 6,5m 4,9m... -
Seite 14: Anschluss Des Netzkabels
Installation Anschluss des Netzkabels Der Projektor ist für den Betrieb mit Netzspannungen von 100 - 120 oder 200 - 240V geeignet. Die richtige Eingangsspannung wird automatisch eingestellt. Als Stromquelle für den Projektor muss eine Einphasenstromquelle verwendet werden, deren neutraler Leiter an Masse geschlossen ist. Schließen Sie den Projektor nicht an andere Stromquellen an, weil ein elektrischer Schlag ausgelöst werden kann. -
Seite 15: Anschluss Von Einem Computer
Installation Anschluss von einem Computer Anschlusskabel • VGA-Kabel (Mini-D-sub 15-polig) ✽ • Audiokabel (Ministecker: stereo) ✽ = Wird nicht mit diesem Projektor mitgeliefert.) externe Audiogeräte Monitorausgang Audioausgang Monitoreingang (stereo) Audioeingang VGA-Kabel Audiokabel VGA-Kabel (stereo) ✽ AUDIO IN Audiokabel ✽ (stereo) AUDIO IN VIDEO AUDIO OUT... -
Seite 16: Anschluss Von Videogeräten
Installation Anschluss von Videogeräten Anschlusskabel • Scart-VGA-Kabel ✽ • S-VIDEO-VGA-Kabel ✽ • S-VIDEO-Kabel ✽ • Component-VGA-Kabel ✽ • Component-Kabel ✽ • Videokabel ✽ • Audiokabel (Ministecker: stereo) ✽ ✽ = Wird nicht mit diesem Projektor mitgeliefert.) externe Audiogeräte 21-poliger S-Video- Videokomponentenausgang Video- Audioausgang... -
Seite 17: Grundbedienung
Grundbedienung Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors alle Peripheriegeräte (Computer, Videorecorder usw.) richtig an. Schließen Sie das Netzkabel des Projektors an einer Steckdose an. Die POWER-Anzeige blinkt kurz rot und leuchtet danach rot. Drücken Sie die ON-OFF-Taste des Projektors oder der Fernbedienung. -
Seite 18: Ausschalten Des Projektors
Grundbedienung Ausschalten des Projektors Drücken Sie die ON-OFF-Taste der Fernbedienung oder an der Projektoroberseite, so dass die Anzeige “Power off?” eingeblendet wird. Drücken Sie die ON-OFF-Taste nochmals, um den Projektor auszuschalten. Die POWER-Anzeige beginnt rot zu blinken während das Kühlgebläse eingeschaltet ist (ca. 90 Sekunden). (Ungefähr 120 Sekunden in der Gebläsebetriebsart L2. -
Seite 19: Zoom- Und Bildschärfeeinstellung
Grundbedienung Zoom- und Bildschärfeeinstellung Betätigen Sie zum Ein- oder Auszoomen den Zoomhebel. Stellen Sie mit dem Scharfeinstellring die Bildschärfe ein. Zoomhebel Scharfeinstellring... -
Seite 20: Bedienung Des Bildschirmmenüs
Grundbedienung Bedienung des Bildschirmmenüs Der Projektor kann mit dem Bildschirmmenü eingestellt werden. Menüsymbol Bildschirmmenüs Für die einzelnen Einstellungen wird auf die folgenden Seiten verwiesen. Menüleiste Drücken Sie die MENU-Taste für die Anzeige des Zeiger (roter Rahmen) Bildschirmmenüs. Zeiger (roter Rahmen) Drücken Sie die Zeigertasten für die Wahl des Drücken Sie die Zeigertaste... - Seite 21 Grundbedienung Menüleiste Computerquelle Menüpunkt PC-Systemmenü Bildwahlmenü Bildschirmmenü Einstellmenü Zeigt das gewählte Zum Einstellen des Zum Einstellen des Für die Einstellung Zum Ändern von Menü des Computersystems. Bildpegels Dynamik, der Bildgröße. Projektoreinstellungen und um Bildschirmmenüs. (Seite 25) Standard, Natürlich, [Normal / Original / den Lampenbetriebszeitzähler Tafel (Grün) oder Breit / Digitales...
-
Seite 22: Trapezkorrektur
Grundbedienung Trapezkorrektur Eine Trapezverzerrung des Wiedergabebildes kann korrigiert werden. Drücken Sie die KEYSTONE-Taste der Fernbedienung oder wählen Sie im Einstellmenü “Trapezkorrektur” (Seite 38) für die Anzeige der Trapezkorrektur. Korrigieren Sie die Trapezverzerrung mit den Zeigertasten – Bei keiner Korrektur werden die Pfeile weiß oder . -
Seite 23: Toneinstellung
Grundbedienung P-Timerfunktion Drücken Sie die P-TIMER-Taste der Fernbedienung, so dass auf dem Bildschirm “00:00” erscheint und der Timer zu zählen beginnt (00:00 - 59:59). Zum Stoppen des Timers können Sie die P-TIMER-Taste nochmals drücken. Wird die P-TIMER-Taste ein weiteres Mal gedrückt, so wird die P-Timerfunktion ausgeschaltet. -
Seite 24: Computereingang
Computereingang Wahl der Eingangsquelle Projektortasten Direkteinstellung Stellen Sie den Computer durch Drücken der INPUT-Taste des WARNING Projektors oder der COMPUTER-Taste der Fernbedienung ein. LAMP POWER REPLACE Vor der Verwendung dieser Tasten muss die richtige INPUT-Taste INPUT Eingangsquelle mit dem Menü wie nachstehend beschrieben ON - OFF eingestellt werden. -
Seite 25: Einstellung Des Computersystems
Computereingang Einstellung des Computersystems Dieser Projektor stellt sich mit dem Multi-Scan-System und der Auto PC-Anpassung automatisch auf die meisten Arten von Computersignalen, basierend auf VGA, SVGA, XGA und SXGA ein. Beim Einstellen von Computer als Signalquelle wird das Signalformat automatisch abgetastet und der Projektor eingestellt, ohne dass weitere Einstellungen notwendig sind. (Die Signalformate, für welche dieser Projektor geeignet ist, sind auf Seite 55 aufgeführt.) Eine der folgenden Anzeigen erscheint, wenn: Falls der Projektor das angeschlossene Signal nicht... -
Seite 26: Auto-Pc-Einstellung
Computereingang Auto-PC-Einstellung Die Funktion “Auto PC-Anpassung” ist für die automatische Abstimmung von “Fine sync.”, “Tracking” und “Horizontal” und “Vertikal” auf Ihren Computer. Die Funktion “Auto PC-Anpassung” kann wie folgt angewendet werden. Fernbedienung Direkteinstellung Die Auto PC-Einstellung kann direkt durch Drücken der AUTO PC- Taste der Fernbedienung ausgeführt werden. -
Seite 27: Manuelle Pc-Einstellung
Computereingang Manuelle PC-Einstellung Es gibt jedoch gewisse Computer, die spezielle Signalformate verwenden, die sich mit dem Multi-Scan-System des Projektors nicht erfassen lassen. Mit der manuellen PC-Einstellung lassen sich verschiedene Parameter an spezielle Signalformate anpassen. Der Projektor besitzt 5 unabhängige Speicherbereiche für die Abspeicherung der manuell eingestellten Parameter. - Seite 28 Computereingang Display area Drücken Sie die SELECT-Taste, um die Anzeigebereichdialogbox Drücken Sie die SELECT-Taste anzuzeigen. Stellen Sie die Auflösung in der Anzeigebereichdialogbox beim Anzeigebereichsymbol, so ein. dass die Anzeigebereichdialogbox erscheint. Display area H Display area Zum Einstellen des horizontalen Anzeigebereich dieses Projektors. Drücken Sie die Zeigertasten , um den Wert zu verringern bzw.
-
Seite 29: Wahl Der Des Bildpegels
Computereingang Wahl der des Bildpegels Direkteinstellung Fernbedienung Wählen Sie einen Bildpegel, “Dynamik”, “Standard”, “Natürlich”, “Tafel (Grün)”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. IMAGE-Taste Dynamik Bildpegel geeignet für die Bildwiedergabe in einem hellen Raum. Standard Normale Bildeinstellung. - Seite 30 Computereingang Bildpegeleinstellung Drücken Sie die MENU-Taste für die Anzeige des Bildeinstellmenü Bildschirmmenüs. Stellen Sie mit den Zeigertasten roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste auf den Bildeinstellmenüsymbol einzustellenden Gegenstand und drücken Sie die SELECT- Taste.
- Seite 31 Computereingang Bildschirmformateinstellung Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie die MENU-Taste für die Anzeige des Bildschirmmenü Bildschirmmenüs. Stellen Sie mit den Zeigertasten roten Rahmen auf das Bildschirmmenüsymbol ein. Stellen Sie den roten Rahmen mit der Zeigertaste auf die Bildschirmmenüsymbol einzustellende Funktion und drücken Sie die SELECT-Taste.
- Seite 32 Videoeingang Wahl der Eingangsquelle Projektortasten Direkteinstellung Stellen Sie mit der INPUT-Taste des Projektors bzw. der VIDEO- WARNING oder COMPUTER-Taste der Fernbedienung entweder “Video” POWER LAMP REPLACE oder “Computer” ein. INPUT-Taste INPUT Vor der Verwendung dieser Tasten muss die richtige ON - OFF Eingangsquelle mit dem Menü...
-
Seite 33: Wahl Des Videosystems
Videoeingang Wahl des Videosystems Drücken Sie die MENU-Taste für die Anzeige des Bildschirmmenüs. Stellen Sie mit den Zeigertasten roten Rahmen auf das AV Systemmenüsymbol ein. Drücken Sie die Zeigertaste , um den roten Pfeil auf das einzustellende System zu stellen und drücken Sie die SELECT-Taste. - Seite 34 Videoeingang Wahl der des Bildpegels Direkteinstellung Fernbedienung Wählen Sie einen gewünschten Bildpegel, “Dynamik”, “Standard”, “Kinoeinstellung”, “Tafel (Grün)”, “Bild 1”, “Bild 2”, “Bild 3” und “Bild 4”, durch Drücken der IMAGE-Taste der Fernbedienung. Dynamik IMAGE-Taste Bildpegel geeignet für die Bildwiedergabe in einem hellen Raum. Standard Normale Bildeinstellung.
- Seite 35 Videoeingang Bildpegeleinstellung Drücken Sie die MENU-Taste für die Anzeige des Bildeinstellmenü Bildschirmmenüs. Stellen Sie mit den Zeigertasten roten Rahmen auf das Bildeinstellmenüsymbol. Stellen Sie den roten Rahmen mit der Zeigertaste auf den Bildeinstellmenüsymbol einzustellenden Gegenstand und drücken Sie die SELECT- Taste.
- Seite 36 Videoeingang Progressiv Interlace Video kann als progressives Bild angezeigt werden. Aus ..Nicht aktiviert. L1 ..Wählen Sie “L1” für ein aktives Bild. L2 ..Wählen Sie “L2” für ein Standbild. Bildpegelmenü Den roten Rahmen auf das Filmmodus einzustellende Bildsymbol...
- Seite 37 Videoeingang Bildschirmformateinstellung Dieser Projektor ist mit einer Bildformatfunktion ausgerüstet, mit welcher ein gewünschtes Bildformat eingestellt werden kann. Drücken Sie die MENU-Taste für die Anzeige des Bildschirmmenü Bildschirmmenüs. Stellen Sie mit den Zeigertasten roten Rahmen auf das Bildschirmmenüsymbol ein. Stellen Sie den roten Rahmen mit der Zeigertaste auf die Bildschirmmenüsymbol einzustellende Funktion und drücken Sie die SELECT-Taste.
-
Seite 38: Einstellungen
Einstellungen Einstellungen Dieser Projektor besitzt ein Einstellmenü für die Einstellung von Einstellmenü (Sprache) verschiedenen, nachstehend beschriebenen Funktionen. Drücken Sie die MENU-Taste für die Anzeige des Bildschirmmenüs. Stellen Sie mit den Zeigertasten Stellen Sie den Einstellungsmenüsymbol roten Rahmen auf roten Rahmen auf das Einstellmenüsymbol ein. den Gegenstand Stellen Sie den roten Rahmen mit der Zeigertaste auf den... - Seite 39 Einstellungen Logo PIN code lock Logo PIN code lock Mit dieser Funktion wird verhindert, dass die Logoeinstellungen von Unbefugten geändert werden kann. Aus ..Ein Logo lässt sich mit dem Logomenü frei wählen. (Seite 40) Ein ..Das Logo lässt sich ohne Logo PIN Code nicht ändern.
- Seite 40 Einstellungen Logo Mit dieser Funktion wird der angezeigte Bildschirm beim Starten festgelegt. Benutzer ... .Anzeige des aufgezeichneten Bildes Standardeinstellung ..Anzeige des voreingestellten Logos Aus ....nur Zurückzählanzeige Screen shot logo Screen shot logo Mit dieser Funktion wird das projizierte Bild aufgezeichnet, das als...
- Seite 41 Einstellungen Automatische lampenabschaltung Automatische lampenabschaltung Zur Verminderung der Leistungsaufnahme und zum Verlängern der Lampenlebensdauer wird bei eingeschalteter automatischer Lampenabschaltung die Projektionslampe ausgeschaltet, wenn kein Eingangssignal anliegt und während einer gewissen Zeit Verbleibende Zeit bis zum Ausschalten der Lampe keine Bedienungstaste betätigt wird. Bei einer Signalunterbrechung oder wenn während mehr als 30 Sekunden keine Bedienungstaste gedrückt wird, erscheint die Timeranzeige “Kein signal”...
- Seite 42 Einstellungen Fernbedienung Fernbedienung Der Projektor besitzt zwei verschiedene Fernbedienungscodes, der Code 1, der bei der Auslieferung eingestellt ist und Code 2. Mit dieser Umschaltfunktion kann bei gleichzeitiger Verwendung Halten Sie die von mehreren Projektoren oder Videogeräten eine gegenseitige MENU- und die Beeinflussung der Fernbedienungen ausgeschlossen werden.
- Seite 43 Einstellungen PIN code Lock PIN code Lock Mit dieser Funktion können Unbefugte von der Bedienung des Projektors ausgeschlossen werden, dazu stehen die folgenden Einstellungen zur Verfügung. Aus ..Die Projektorsperre ist mit dem PIN Code aufgehoben. Ein 1 ..Der PIN Code muss bei jedem Einschalten des Projektors eingegeben werden.
- Seite 44 Einstellungen Lüfter Lüfter Diese Funktion bietet nach dem Ausschalten des Projektors die folgenden Alternativen zum Betrieb des Kühlgebläses. (Seite 18) L1 ..Normaler Betrieb L2 ..Geringere Drehzahl und geringe Geräuschentwicklung als bei normalem Betrieb (L1), aber es wird mehr Zeit zum Abkühlen benötigt.
-
Seite 45: Wartung Und Reinigung
Wartung und Reinigung Warnungsanzeige Die WARNING-Anzeige zeigt den Funktionszustand der Projektorsperre. Kontrollieren Sie die WARNING- und die POWER- Anzeige und nehmen Sie die richtige Wartung vor. Der Projektor ist ausgeschaltet und die WARNING-Anzeige blinkt rot. Projektoranzeigen Wenn die Innentemperatur des Projektors einen gewissen Wert erreicht, wird der Projektor zum Schutz automatisch WARNING-Anzeige ausgeschaltet. -
Seite 46: Reinigen Des Luftfilters
Wartung und Reinigung Reinigen des Luftfilters Mit den Luftfiltern wird vermieden, dass Staub auf das Objektiv oder in das Innere des Projektors gelangen kann. Bei einem verstopften Luftfilter wird der Wirkungsgrad des Kühlgebläses herabgesetzt, was zu einem Wärmestau im Projektor führen und die Lebensdauer des Projektor herabsetzen kann. -
Seite 47: Reinigen Des Objektivs
Wartung und Reinigung Reinigen des Objektivs Lösen Sie vor dem Reinigen das Netzkabel. Verwenden Sie zum Reinigen des Objektivs ein mit etwas Objektivreinigungsmittel angefeuchtetes Reinigungstuch, Brillenreinigungspapier oder einen Blasebalg. Wenden Sie nicht zu viel Reinigungsmittel an. Durch abrassive Reinigungsmittel, Lösungsmittel oder andere aggressive Chemikalien kann die Objektivoberfläche beschädigt werden. -
Seite 48: Ersetzen Der Lampe
Stellen Sie den Lampenbetriebszeitzählers zurück. Siehe Abschnitt “Lampenbetriebszeitzähler” auf der nächsten Seite. Schraube ERSATZLAMPE Eine Ersatzlampe können Sie bei Ihrem Händler bestellen. Sie brauchen dazu die folgenden Angaben. ● Modell-Nr. des Projektors PLC-SW36 ● Nr. der Ersatzlampe POA-LMP78 (Ersatzteil Nr. 610 317 7038) -
Seite 49: Lampenbetriebszeitzähler
Wartung und Reinigung Lampenbetriebszeitzähler Nach dem Ersetzen der Lampe muss der Lampenbetriebszeitzähler zurückgestellt werden. Nach dem Zurückstellen des Lampenbetriebszeitzählers erlischt die LAMP REPLACE-Anzeige. Schalten Sie den Projektor ein und drücken Sie die MENU- Taste für die Anzeige des Bildschirmmenüs. Stellen Sie mit den Zeigertasten den roten Rahmen auf das Einstellmenüsymbol ein. -
Seite 50: Anhang
Anhang Fehlersuche Überprüfen Sie bei einem auftretenden Problem zuerst, ob Sie die Störung anhand der nachstehenden Fehlersuchtabelle beheben können, bevor Sie Ihren Händler oder einen Kundendienst anrufen. – Kontrollieren Sie, ob der Projektor an den Peripheriegeräten wie in den Abschnitten “Anschluss von einem Computer” und “Anschluss von Videogeräten”... - Seite 51 Anhang Einige Anzeigen werden – Kontrollieren Sie den Anzeigepunkt. (Siehe Seite 38.) nicht eingeblendet. Das Dialogfeld “PIN code” erscheint – PIN Codesperre eingestellt. Den PIN Code (1234 bzw. die eingestellte beim Starten. Nummer) eingeben. (Siehe Seiten 17, 43.) Keine Funktion der Fernbedienung. –...
-
Seite 52: Menüstruktur
Anhang Menüstruktur Computereingang / Videoeingang System Eingang Computer S-video System Component System RGB( Scart ) Verlassen System Video ✽N/A keine Angabe - - - 0 - 63 Lautstärke Stumm Ein / Aus Verlassen Computereingang System Bildwahl Modus 1 Dynamik Modus 2 Standard Natürlich SVGA 1... - Seite 53 Anhang Videoeingang Einstellungen Einstellungen Sprache English System Auto German 1080i French 1035i Italian 720p Spanish 575p Portuguese 480p Dutch 575i Swedish 480i Russian Chinese System Auto Korean Japanese SECAM Verlassen NTSC Trapezkorrektur Speichern / Reset NTSC 4.43 Hintergrund blau Ein / Aus PAL-M Display Ein / Aus...
-
Seite 54: Anzeigen Und Projektorzustand
Anhang Anzeigen und Projektorzustand Kontrollieren Sie die Anzeige für den Projektorzustand. Anzeigen Projektorzustand LAMP POWER WARNING REPLACE rot/grün gelb Der Projektor ist ausgeschaltet. (Das Netzkabel ist nicht angeschlossen.) Der Projektor bereitet sich für die Betriebsbereitschaft vor oder die ✽ Projektionslampe kühlt sich ab. Der Projektor kann erst eingeschaltet werden, nachdem das Abkühlen abgeschlossen ist. -
Seite 55: Kompatible Computer
Anhang Kompatible Computer Grundsätzlich ist dieser Projektor in der Lage die Signale von allen Computern mit den erwähnten Vertikal- und Horizontalfrequenzen mit einem Zeilentakt von weniger als 100 MHz zu verarbeiten. Horiz. Vert. Horiz. Vert. Auflösung Auflösung Bildschirmanzeige Bildschirmanzeige Frequenz (kHz) Frequenz (Hz) Frequenz (kHz) Frequenz (Hz) -
Seite 56: Technische Daten
Anhang Technische Daten Mechanische Daten Multimedia-Projektor Abmessungen (B x H x T) 270 mm x 78 mm x 190 mm (einstellbare Füße nicht eingeschlossen) Gewicht 2,2 kg Einstellbare Füße 0 bis 7,0° Auflösung LCD-Panel 0,5”-Aktivmatrix-LCD, 3 LCD Auflösung 800 x 600 Bildpunkte Pixelanzahl 1 440 000 (800 x 600 x 3) Signalkompatibilität... -
Seite 57: Sonderzubehör
Anhang Zubehör Bedienungsanleitung Netzkabel Fernbedienung und Batterien VGA-Kabel Objektivdeckel mit Schnur PIN Code-Schild ● Änderungen vorbehalten. ● LCD-Panels sind mit größter Sorgfalt hergestellt. Mindestens 99,99% der Bildpunkte sind fehlerfrei, bei einer geringen Anzahl (weniger als 0,01%) können wegen der Charakteristik des LCD-Panels Fehler auftreten. ●... -
Seite 58: Klemmenanordnung
Anhang Klemmenanordnung COMPUTER INPUT/S-VIDEO INPUT/COMPONENT INPUT/MONITOR OUTPUT-Buchse (analog) Buchse: Mini-D-sub 15-polig Rot (R/Cr) Ein-/Ausgang ----- Grün (G/Y) Ein-/Ausgang Masse (Vert. sync.) Blau (B/Cb) Ein-/Ausgang Masse / ----- ----- ----- Masse (Horiz. sync.) Horizontalsynchronisation Ein-/Ausgang (Composite H/V Sync.) Masse rot Vertikalsynchronisation Masse grün ----- Masse blau... -
Seite 59: Pin Code-Eintragung
Anhang PIN Code-Eintragung Tragen Sie den PIN Code in den unten stehenden Freiraum ein und bewahren Sie ihn zusammen mit dieser Anleitung auf. Falls die Nummer vergessen wurde oder abhanden gekommen ist, lässt sich der Projektor nicht mehr in Betrieb nehmen, wenden Sie sich an einen Kundendienst. - Seite 60 Printed in China SANYO Electric Co., Ltd. Teile-Nr. 610 321 3644 (1AA6P1P4661B- KA6A-D)
