Manuale di istruzioni

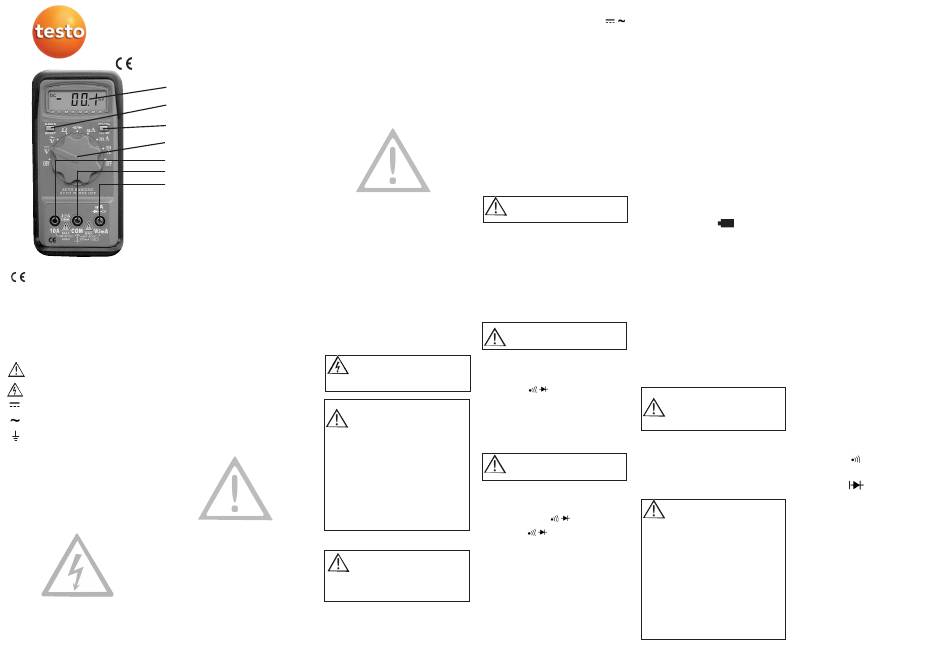

Multimetro digitale 0590.0382
Display digitale
Tasto Data hold / Reset
Tasto per corrente continua/corrente alter-
nata, continuità
Tasto per Campo di misura/Lettura
Presa di ingresso "10 A"
Presa di ingresso "COM"
Presa di ingresso "VΩmA"
Con lo strumento testo 382 è possibile
effettuare le seguenti operazioni:
- Misura della tensione AC e DC fino a
1000 V
- Misura della corrente AC e DC
- Misura della corrente DC fino a 10 A
- Misura della resistenza fino a 30 MΩ
- Test di continuità
Secondo il certificato di conformità, gli stru-
menti rispettano le normative 89/336/CEE.
Kit:
Gli strumenti sono stati testati per l'EMC nel
1 x testo 382 con custodia di protezione
campo di frequenza da 150 kHz a 1MHz. I parame-
1 x batteria 9V IEC 6LR61
tri specificati non possono essere garantiti nel
2 x puntali di misura con terminali di contat-
campo di frequenza da 60 MHz a 190 MHz.
to (rd/bl)
1 x Manuale di istruzioni
Simboli presenti sullo strumento o sul
Prima di utilizzare lo strumento, leggere
Manuale di istruzioni:
attentamente il Manuale di istruzioni e atten-
ersi alle disposizioni ivi contenute.
Attenzione! Avviso di pericolo. Fare
Il mancato rispetto di tali disposizioni o
riferimento al Manuale.
degli avvisi di pericolo potrebbe comportare
seri infortuni all'utente o danni allo strumen-
Attenzione! Pericolo tensione
to.
Allo scopo di evitare scosse elettriche,
Corrente continua
attenersi alle misure di sicurezza se si utiliz-
zano tensioni maggiori di 120 V (60 V) DC o
Corrente alternata
50 V (25 V) eff AC. Questi sono i valori limi-
te per le tensioni di contatto in conformità
Massa. Non superare il campo di tensione
con DIN VDE (i valori tra parentesi si riferi-
max. tra la presa di ingresso e la massa.
scono al settore medico e agricolo).

Misure di sicurezza

Prima di ogni misura, verificare il corretto
funzionamento dello strumento e dei puntali
Maneggiare lo strumento e i terminali di
contatto solo attraverso le apposite impug- di misura.
nature.
Lo strumento deve essere utilizzato rispet-
Evitare qualsiasi contatto con i puntali.
tando i campi di misura specificati.
Al momento della sostituzione di batteria o
Non misurare mai la corrente in circuiti con
fusibile, il multimetro deve essere aperto
più di 250V DC.
solo da persone esperte consapevoli dei
Lo strumento di misura deve essere utilizza-
pericoli della corrente elettrica.
to esclusivamente in sistemi di rete con
Prima di aprire lo strumento, assicurarsi che
fusibile a max. 16A.
i puntali di misura siano separati dall'ogget-
Attenersi alle normative sulla prevenzione
to misurato e che lo strumento sia spento.
degli infortuni legati all'utilizzo di strumenta-
zione elettrica.
Questo strumento risponde ai requisiti di
sicurezza in conformità con IEC-1010-1
Evitare l'esposizione diretta dello strumento
(EN61010-1) Classe di Protezione II e
alla luce solare. Il pieno rispetto delle indica-
Categoria Sovratensione , Cat III / 600 V per
zioni sopra citate garantisce il perfetto fun-
gli strumenti di misura elettrici. Livello di
zionamento dello strumento nel lungo peri-
contaminazione 2.
odo.
Questo strumento non deve essere utilizzato
in circuiti ad alta tensione. E' adatto per
misure nei sistemi della Categoria
Sovratensione III in conformità con IEC 664
(max. 600 V AC/DC, 10 A).
Misura
testo 382
Prima di collegare i puntali all'oggetto da
misurare, impostare correttamente il tasto
per la selezione del campo di misura.
Rimuovere i puntali dall'oggetto sottoposto
a misura, prima di passare a una nuova fun-
zione o a un diverso campo di misura.
Utilizzare lo strumento solo in ambienti asci-
utti e puliti. Sporcizia e umidità riducono le
resistenze di isolamento e, nel caso di alte
tensioni, possono provocare scosse elettri-
che.
Lo strumento deve essere utilizzato rispet-
tando i campi di misura specificati.
Prima di utilizzare lo strumento verificarne il
corretto funzionamento (es. su una fonte di
tensione o corrente nota, v. anche DIN VDE
0105, Parte 1).
Verificare che i puntali di misura siano in
perfetto ordine.
L'uso di fusibili non adatti, in particolare
cortocircuitare i portafusibili, è vietato e
potrebbe provocare seri danni se non la rot-
tura dello strumento e gravi infortuni all'u-
tente.
Funzione Auto Off
Se non viene utilizzato per più di 15 min., lo
strumento si spegne automaticamente emet-
tendo un suono. Riaccendere lo strumento
attraverso il tasto "Data hold / Reset".
Misura della tensione
Applicare max. 1000V AC/DC alle
prese di ingresso. Il superamento di
tali valori limite può provocare danni
allo strumento e all'utente.
Rimuovere i puntali dall'oggetto sotto-
posto a misura prima di
zionare un diverso campo di
misura.
1. Impostare il tasto di selezione del campo
di misura su corrente continua o alterna-
ta (a seconda del tipo di tensione misu-
rata).
2. Inserire il terminale di misura rosso nella
presa "VΩmA" e il terminale nero nella
presa "COM".
3. Collegare i puntali all'oggetto da misura-
re. Il valore misurato viene visualizzato
sul display digitale.
Misura della corrente
Non misurare mai la corrente in circui-
ti con tensione superiore a 250V.
Nella presa "VΩmA" è possibile
misurare solo correnti con max. 300mA e
nella presa "10A" solo correnti con max.
10A.
Misura della corrente continua:
Impostare il tasto di selezione del campo di
misura su "µA" o "mA". Nel caso di correnti
sconosciute, iniziare sempre la misura nel
campo di misura più alto e passare al
campo di misura inferiore per ottenere la
massima risoluzione.
Misura della corrente alternata:
Premere il tasto di commutazione
Sul display apparirà AC. Spostare il tasto di
selezione del campo di misura su "µA" o
"mA". Nel caso di correnti sconosciute, inizia-
re sempre la misura nel campo di misura più
alto e passare al campo di misura inferiore
per ottenere la massima risoluzione.
Misura della corrente continua e alternata:
1. Inserire il terminale di misura rosso nelle
prese di ingresso "10A" o "VΩmA" e il
terminale nero nella presa "COM".
2. Collegare il multimetro all'oggetto da
misurare.
3. Leggere il valore misurato aul display
digitale.
Misura della resistenza
L'oggetto misurato deve essere scolle-
gato dall'alimentazione. Nel dubbio,
controllare misurando.
1. Impostare il tasto di selezione del tipo di
misura sul campo di misura della resi-
stenza "Ω".
2. Inserire il terminale di misura rosso nella
presa "VΩmA" e il terminale nero nella
presa "COM".
3. Collegare i puntali all'oggetto da misura-
re.
4. Il valore della resistenza viene visualizzato
sul display digitale.
Test di continuità
L'oggetto misurato deve essere scolle-
gato dall'alimentazione. Nel dubbio,
controllare misurando.
1. Impostare il tasto di selezione del tipo di
misura sul campo di misura della resi-
stenza "Ω".
2. Premere il tasto di commutazione finché
il simbolo apparirà sul display.
3. Il valore della resistenza viene visualizzato
sul display digitale. Quando i valori della
resistenza sono < 20 Ω, lo strumento
sele-
emette un suono.
Test del diodo
L'oggetto misurato deve essere scolle-
gato dall'alimentazione. Nel dubbio,
controllare misurando.
1. Impostare il tasto di selezione del campo
di misura su test del diodo
2. Premere il tasto di commutazione finché
il simbolo apparirà sul display.
3. Inserire il terminale di misura rosso nella
presa "VΩmA" e il terminale nero nella
presa "COM".
4. Collegare i puntali all'oggetto da misura-
re.
5. La caduta di tensione può essere letta sul
display digitale.
Nota:
La polarità della tensione misurata
sulla presa "VΩmA" è "+".
Valori del fusibile:

Manutenzione

Fusibile 1: 250 V / 0,5 A veloce
Fusibile 2: 250 V / 10 A lento
Lo strumento non richiede particolare
L'uso di fusibili non adatti, in particolare
manutenzione se utilizzato seguendo le
cortocircuitare i portafusibili, è vietato e
istruzioni contenute nel manuale. Qualsiasi
potrebbe provocare seri danni se non la rot-
operazione sullo strumento, tranne la sosti-
tura dello strumento e gravi infortuni all'u-
tuzione di batterie o fusibili, deve essere
tente.
eseguita solo da personale autorizzato .
Pulizia
Eventuale sporco dovuto all'utilizzo quotidia-

Dati tecnici

no può essere rimosso con un panno umido
e un detergente delicato. Non utilizzare mai
Display: ..................LCD 3-1/2 cifre
solventi o agenti aggressivi.
Display analog.: ......Display a barra con
..........................33 segmenti
Taratura regolare
Campo display:........3200 cifre
Lo strumento dovrà essere calibrato nel
Sel. campo mis.: Automatica
nostro laboratorio allo scopo di preservare
Stato batteria:..........Appare il simbolo
la precisione delle misure. E' consigliabile
eseguire una taratura ogni anno (Cod.
0520.2310 Certificato di taratura del Categ. sovracc.: ......CAT III / 600 V
Multimetro).
Liv. contaminaz.: ....2
Alimentazione: ........batteria 9V IEC 6LR61
Sostituzione della batteria
Consumo energ.:......Circa 2,6 mA (tipico)
Se il seguente simbolo appare nell'-
Dimensioni (lxlxa): 160 x 80 x 40
+ + - -
angolo in alto a destra del display, sostituire
Peso: ......................286 g (con custodia)
la batteria.
Temp. di lavoro: ......0...+40 °C (0...80 %UR)
1. Scollegare lo strumento dal circuito.
Temp. stoccag.: -20...+60 °C (0...80%UR)
2. Spegnere lo strumento.
3. Aprire il vano batterie posto sul retro
dello strumento svitando il coperchio.
4. Estrarre la batteria scarica.
Campo
5. Inserire la batteria nuova, tipo 9V IEC
Tensione corrente continua (DCV)
6LR61, osservare la polarità e chiudere il
300mV
coperchio.
3V
30V
Ora è possibile eseguire nuove misure.
300V
Rispettate l'ambiente! Gettate le batterie
750V
scariche negli appositi contenitori.
1000V
Tensione corrente alternata(ACV)
3V
30V
300V
750V
1000V
Rimuovere la batteria se lo strumento
R R e e s s i i s s t t e e n n z z a a ( ( Ω Ω )
non viene utilizzato per un lungo peri-
300Ω
odo di tempo. Se la batteria perde,
3kΩ
rispediteci lo strumento: sarà pulito
e controllato. 30kΩ
300kΩ
3MΩ
30MΩ
Sostituzione dei fusibili
Continuità
Se un fusibile risulta danneggiato da sovrac-
Campo
carico o uso scorretto, sarà necessario
Segnale
sostituirlo.
Diodo
Risoluzione
Utilizzare i fusibili rispettando i valori
1mV
di tensione e corrente specificati, le
proprietà di spegnimento e le C C o o r r r r e e n n t t e e c c o o n n t t i i n n u u a a ( ( D D C C A A ) )
dimensioni.
300µA
3mA
1. Scollegare lo strumento dal circuito.
30mA
2. Spegnere lo strumento, aprire il vano
300mA
batterie (come spiegato al paragrafo
10A
"Sostituzione della batteria") ed estrarre
C C o o r r r r e e n n t t e e a a l l t t e e r r n n a a t t a a ( ( A A C C A A ) )
la batteria.
3. Aprire il vano batterie svitando il coper- 300µA
chio posto sul retro dello strumento. 3mA
4. Rimuovere il fusibile difettoso e sostituir- 30mA
lo con uno nuovo dello stesso tipo.
300mA
5. Ricomporre il testo 382.
10A
0973.3820/07.01/T/wh/04.03.2004
batteria (<7 V)
Risoluzione Precisione
100uV ±1,2%v.m.+ 2 cifre
1mV ±0,5%v.m.+ 2 cifre
10mV ±1,2%v.m.+ 2 cifre
100mV ±1,2%v.m.+ 2 cifre
1V ±1,5%v.m.+ 2 cifre
1V ±1,5%v.m.+ 2 cifre
50Hz-60Hz
1mV ±2,0%v.m.+ 3 cifre
10mV ±2,0%v.m.+ 3 cifre
100mV ±2,0%v.m.+ 3 cifre
1V ±2,0%v.m.+ 3 cifre
1V ±2,0%v.m.+ 3 cifre
Fino a 500 Ω
0,1Ω ±1,2%v.m.+ 3 cifre
1Ω ±1,2%v.m.+ 3 cifre
10Ω ±1,2%v.m.+ 3 cifre
100Ω ±1,2%v.m.+ 3 cifre
1KΩ ±1,2%v.m.+ 3 cifre
10KΩ ±3,0%v.m.+ 5 cifre
Fino a 500 Ω
Frequenza Segnale da
4,1 kHz <20W ± 10W
Up to 500 Ω
Max. Precisione
0,8mA ±8,0%v.m. + 2 cifre
0,1µA ±1,5%v.m.+ 2 cifre
1µA ±1,5%v.m.+ 2 cifre
10µA ±1,5%v.m.+ 2 cifre
100µA ±1,5%v.m.+ 2 cifre
10mA ±2,5%v.m.+ 2 cifre
0,1µA ±2,0%v.m.+ 4 cifre
1µA ±2,0%v.m.+ 4 cifre
10µA ±2,0%v.m.+ 4 cifre
100µA ±2,0%v.m.+ 4 cifre
10mA ±3,0%v.m.+ 4 cifre
