Inhaltszusammenfassung für testo 760

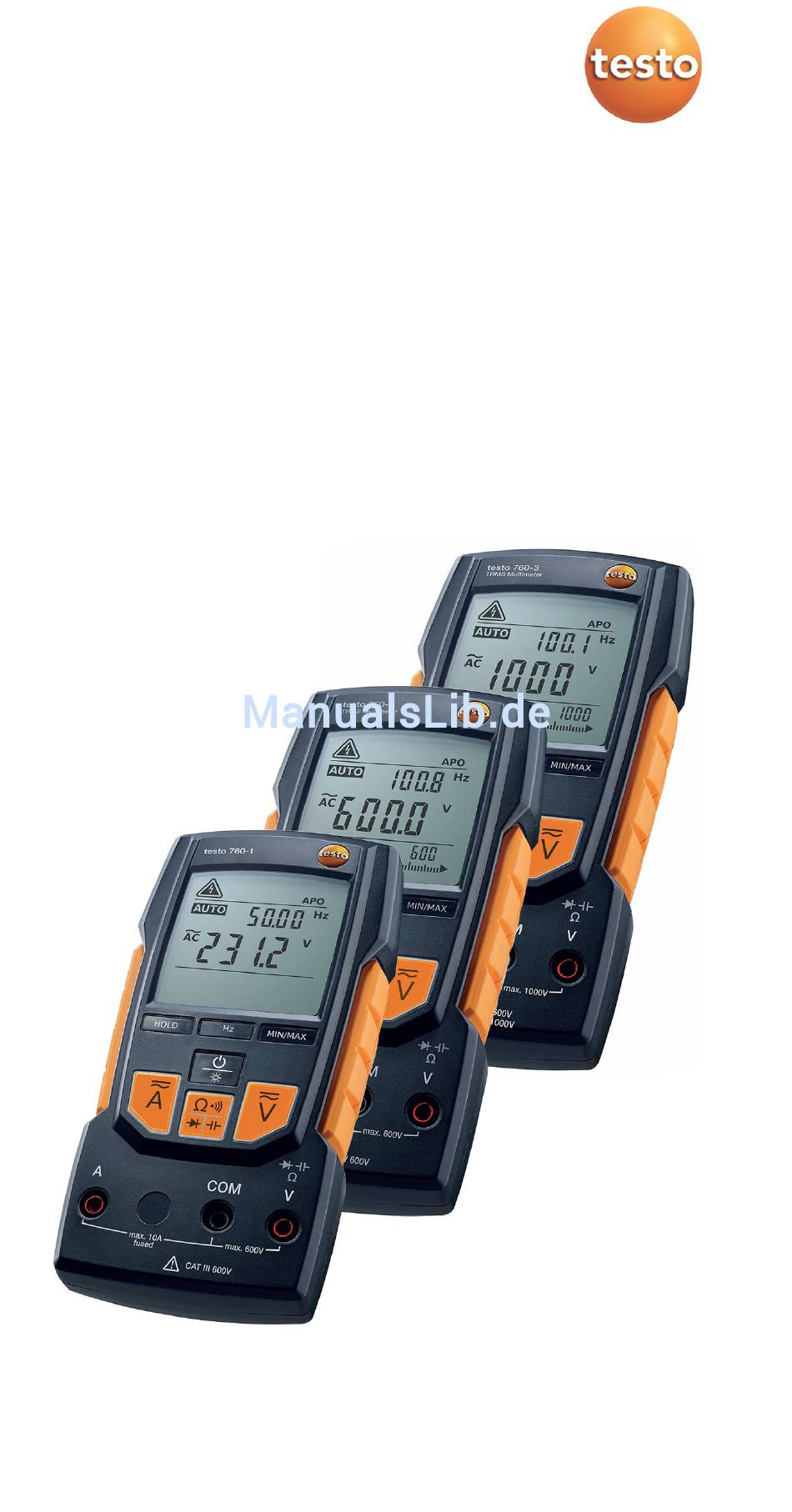

- Seite 1 760 · Digitaler Multimeter Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
7.3.3. Option Stromzangenadapter (0590 0003) ..... 14 7.4. Messen von Widerstand, Kapazität, Durchgang und Dioden-Test ......... 15 7.4.1. testo 760-1 ............15 7.4.2. testo 760-2/-3 ............15 7.5. Frequenzmessung (testo 760-1) ....16 7.6. Frequenzmessung/Einschaltdauer (testo 760-2/-3) ............. 16 7.7. Temperaturmessung (Option) ......16... - Seite 3 9 Technische Daten ............19 9.1. Allgemeine technische Daten ......19 9.2. Weitere technische Daten ......20 9.2.1. testo 760-1 Überlastschutz (Sicherung 10 A) ..20 9.2.2. testo 760-2/-3 Überlastschutz (Sicherung 10 A) ..21 10 Tipps und Hilfe ............23 10.1.
-
Seite 4: Vor Der Verwendung Beachten
Bereiche). • Das Messgerät darf nur in mit 16A abgesicherten Stromkreisen bis zu einer Nennspannung von 600V (testo 760-1 und -2) / 1000V (testo 760-3) verwendet werden. Der Nennquerschnitt der Anschlussleitung muss beachtet und für eine sichere Verbindung (z.B. über Krokodilklemmen) gesorgt werden. -
Seite 5: Bestimmungsgemäße Verwendung
Das Gerät darf nur unter den Bedingungen und für die Zwecke eingesetzt werden, für die es konstruiert wurde: • Das testo 760-1 entspricht der Messkategorie CAT III mit einer Bemessungsspannung von 600V gegen Erde. Die Messkategorie CAT III ist zur Verwendung in Stromkreisen der Gebäudeinstallation, z.B. -
Seite 6: Übersicht
LC-Anzeige Griffbereich auf der Rückseite: Batteriefach und Halterung für die Prüfspitzen auf der Rückseite: Aufsteller Eingangsbuchse • testo 760-1: Spannungs-, Widerstands-, Durchgangs-, Dioden-, Kapazitäts-, Frequenz-Messungen • testo 760-2/-3: Spannungs-, Widerstands-, Durchgangs-, Dioden-, Kapazitäts-, Frequenz-, Einschaltdauer- und Temperatur- Messungen Masse-,COM-Buchse für alle Messungen Eingangsbuchse für AC und DC mA/µA Strommessung (bis 600mA) -
Seite 7: Lc-Anzeige
Batteriekapazität 30 - 15 % Batteriekapazität 15 - 2 % Batteriekapazität 2 - 0 %, Gerät schaltet automatisch aus. blinkt und Signalton 10 Automatische Abschaltfunktion ist aktiviert 11 Messeinheiten 12 Analoge Anzeige (nur testo 760-2/-3) 13 Anzeige Polarität im Balkendiagramm (nur testo 760-2/-3) -
Seite 8: Funktionen Der Bedientasten
Messmodus befindet. Aktiviert den manuellen Zurück in den AUTO-Modus Modus, Umschalten zwischen AC und DC Strom Messmodus und zwischen mA und µA Stufen (nur testo 760-2/-3). testo 760-1 Umschalten zwischen Widerstand, Kapazität, Diode und Durchgang RCDC - Steuerung testo 760-2/-3 Aktiviert den manuellen Zurück in den AUTO-Modus... -
Seite 9: Weitere Funktionen
< 1s drücken. > Funktion beenden: >2 s oder drücken. Diese Funktion kann in allen Mess-Modi aktiviert werden (diese Funktion ist bei der Frequenz und Kapazitätsmessung mit testo 760-1 nicht verfügbar). Beim Drücken von AUTO AC/DC Spannungs-Modus oder AUTO AC/DC Strommess-Modus, behält das Gerät die... -
Seite 10: Gerät Bedienen
6 Gerät bedienen Symbol Bedeutung Durchgängige doppelte oder verstärkte Isolierung nach Kategorie II DIN EN 61140 / IEC 536 Das Produkt ist für die Märkte USA und Kanada zertifiziert, zu den geltenden amerikanischen und kanadischen Standards. Geprüfte Sicherheit (Geprüft durch TÜV Rheinland) Konformitätszeichen ACMA (Australian Communications and Media Authority)-Richtlinien. -
Seite 11: Gerät Ausschalten (Automatisch/Manuell)
Beim Verbinden der Messleitungen mit dem Prüfobjekt, immer die gemeinsame Messleitung (COM) zuerst mit dem Prüfobjekt verbinden. Beim Trennen der Messleitungen, immer zuerst die Messleitung von der Buchse 10A , V oder mA (testo 760-2/-3) trennen. Prüfspitzenschutz montieren Der Prüfspitzenschutz können je nach Bedarf de- / montiert werden. -
Seite 12: Strommessung
>1 s drücken. Das Gerät befindet sich im automatischen Messmodus, wenn AUTO der LC-Anzeige erscheint. 7.3. Strommessung 7.3.1. testo 760-1 WARNUNG Schwerwiegende Verletzungsgefahr des Anwenders und/oder Zerstörung des Gerätes während der Strommessung. > Messkreis muss spannungsfrei sein. Nach dem Auslösen von Sicherungen zuerst die Ursache für das Auslösen der Sicherungen beseitigen bevor die Sicherung... -
Seite 13: Testo 760-2/-3
Auslösen der Sicherungen beseitigen bevor die Sicherung gewechselt wird. Das Messgerät darf nur in mit 16A abgesicherten Stromkreisen bis zu einer Nennspannung von 600V (760-2) / 1000V (760-3) verwendet werden. Der Nennquerschnitt der Anschlussleitung muss beachtet und für eine sichere Verbindung (z.B. über Krokodilklemmen) gesorgt werden. -
Seite 14: Option Stromzangenadapter (0590 0003)
Verletzungen und Produktschäden vorzubeugen. Die Inhalte der Dokumentation zum Stromzangenadapter werden in in diesem Kapitel als bekannt vorausgesetzt. Messung von Gleichströmen (DC) testo 760 und Stromzangenadapter mit den Messleitungen verbinden: Schwarze Messleitung an Buchse COM, rote Messleitung an Buchse V/Ω/Diode/Kapazität. testo 760 einschalten. -
Seite 15: Messen Von Widerstand, Kapazität, Durchgang Und Dioden-Test
Messleitungen mit dem Prüfobjekt verbinden. Das Gerät erkennt Widerstand, Durchgang, Diode, Kapazität und stellt den Messbereich automatisch ein. Der gemessene Wert wird in der LC-Anzeige angezeigt. Manueller Messmodus (testo 760-2/-3) AUTO RCDC-Messmodus deaktivieren: <1 s drücken. Zwischen Widerstand, Kapazität, Durchgang und Dioden-Test wechseln:[ <1 s drücken. -
Seite 16: Frequenzmessung (Testo 760-1)
7 Messung durchführen 7.5. Frequenzmessung (testo 760-1) ✓ Gerät ist eingeschaltet. Messleitungen verbinden: Schwarze Messleitung an Buchse COM, rote Messleitung an Buchse V/Ω/Diode/Kapazität. Das Gerät befindet sich im AUTO V-Modus. Messmodus für Frequenzmessung aktivieren: [Hz] <1 s drücken. Messleitungen mit dem Prüfobjekt verbinden. -
Seite 17: Wartung Und Pflege
8 Wartung und Pflege 8 Wartung und Pflege 8.1. Ansicht Geräterückseite Schrauben 1 - 6: Gehäuse Schrauben 7, 8: Batteriefach öffnen 8.2. Batteriewechsel Die Batterien müssen gewechselt werden, wenn in der LC-Anzeige das Batteriesymbol erscheint. ✓ Gerät ist ausgeschaltet und spannungsfrei. Gerät von den Messleitungen trennen. -
Seite 18: Wartung
Schicken Sie das Gerät zur Überprüfung an den Testo-Service. 8.5. Kalibrierung Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, empfiehlt Testo, das Gerat einmal jährlich zu kalbrieren. Schicken Sie das Gerät zur Kalibrierung an den Testo-Service. 8.6. Lagerung Das Gerät muss in trockenen, geschlossenen Räumen gelagert werden. -
Seite 19: Allgemeine Technische Daten
Feuchtigkeit 0...80 % rF Einsatzhöhe bis 2000 m Messungskategorie testo 760-1: CAT III / 600V testo 760-2: CAT IV / 600 V testo 760-3: CAT IV / 600 V Verschmutzungsgrad Schutzart IP 64 nur gültig bei Nutzung der Silikonkappen Stromversorgung... -
Seite 20: Weitere Technische Daten
9 Technische Daten 9.2. Weitere technische Daten 9.2.1. testo 760-1 Überlastschutz (Sicherung 10 A) Eigenschaft Messbereich Auflösung Genauigkeit DC Spannung 400 mV 0,1 mV ± (0,8 % v.Mw. + 3 digit) 4,000 V 1 mV 40,00 V 10 mV 400,0 V... -
Seite 21: Messbereich Auflösung Genauigkeit
0,1 Hz 9,999 kHz 1 Hz Angaben beziehen sich auf +23°C ±5°C bei <80% rel. Luftfeuchte. Temperaturkoeffizient: 0.15 x spezifizierte Genauigket pro 1°C (<18° und > 28°C) 9.2.2. testo 760-2/-3 Überlastschutz (Sicherung 10 A) Eigenschaft Messbereich Auflösung Genauigkeit DC Spannung... - Seite 22 9 Technische Daten Eigenschaft Messbereich Auflösung Genauigkeit DC Strom 600 μA 0,1 μA ± (1,5 % v.Mw. + 5 digit) 6000 μA 1 μA 60,00 mA 10 μA 600,0 mA 100 μA 1 mA 10 A 10 mA AC Strom 600 μA 0,1 μA ±...
-
Seite 23: Tipps Und Hilfe
10 Tipps und Hilfe Eigenschaft Messbereich Auflösung Genauigkeit 600.0 Hz Frequenzmessung 0,1 Hz ± (0,1 % + 1 digit) 6.000 kHz 1 Hz 60.00 kHz 10 Hz 600.0 KHz 100 Hz 6.000 MHz 1 kHz 60.00 MHz 10 kHz 99,99 Hz Frequenz mit 0,01 Hz ±... -
Seite 24: Zubehör Und Ersatzteile
Satz Messleitungsverlängerungen (gerader Stecker) 0590 0013 Satz Messleitungsverlängerungen (abgewinkelter 0590 0014 Stecker) Transporttasche testo 760 0590 0016 5er-Set Ersatzsicherungen 10 A/600 V (testo 760-1/-2) 0590 0005 5er-Set Ersatzsicherungen 630 mA/600 V 0590 0007 (testo 760-1/-2) Thermoelement-Adapter Typ K Multimeter 0590 0002... -
Seite 25: Umwelt Schützen
Entsorgen Sie defekte Akkus / leere Batterien entsprechend den gültigen gesetzlichen Bestimmungen. > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. - Seite 26 0970 7600 de 01 V01.00...
