Überprüfung der Steuerung auf der Werkbank mit dem
Programmiergerät
Mit einer einfachen Testanordnung, wie in Abb. 13 gezeigt, können die Parameter
der Steuerung mit dem Programmiergerät überprüft oder eingestellt werden, ohne
daß die Steuerung ins Fahrzeug eingebaut werden muß. Die Verdrahtung kann
auch ausgeweitet werden, so daß ein kompletter Funktionstest auf der Werkbank
möglich ist.
Die komplette Überprüfung der Installation im Fahrzeug sollte trotzdem wie
oben beschrieben durchgeführt werden, bevor das Fahrzeug in Betrieb genommen
wird.
+
C U R T I S
+
+
++ +++ ++++ +++ +++ ++++ +

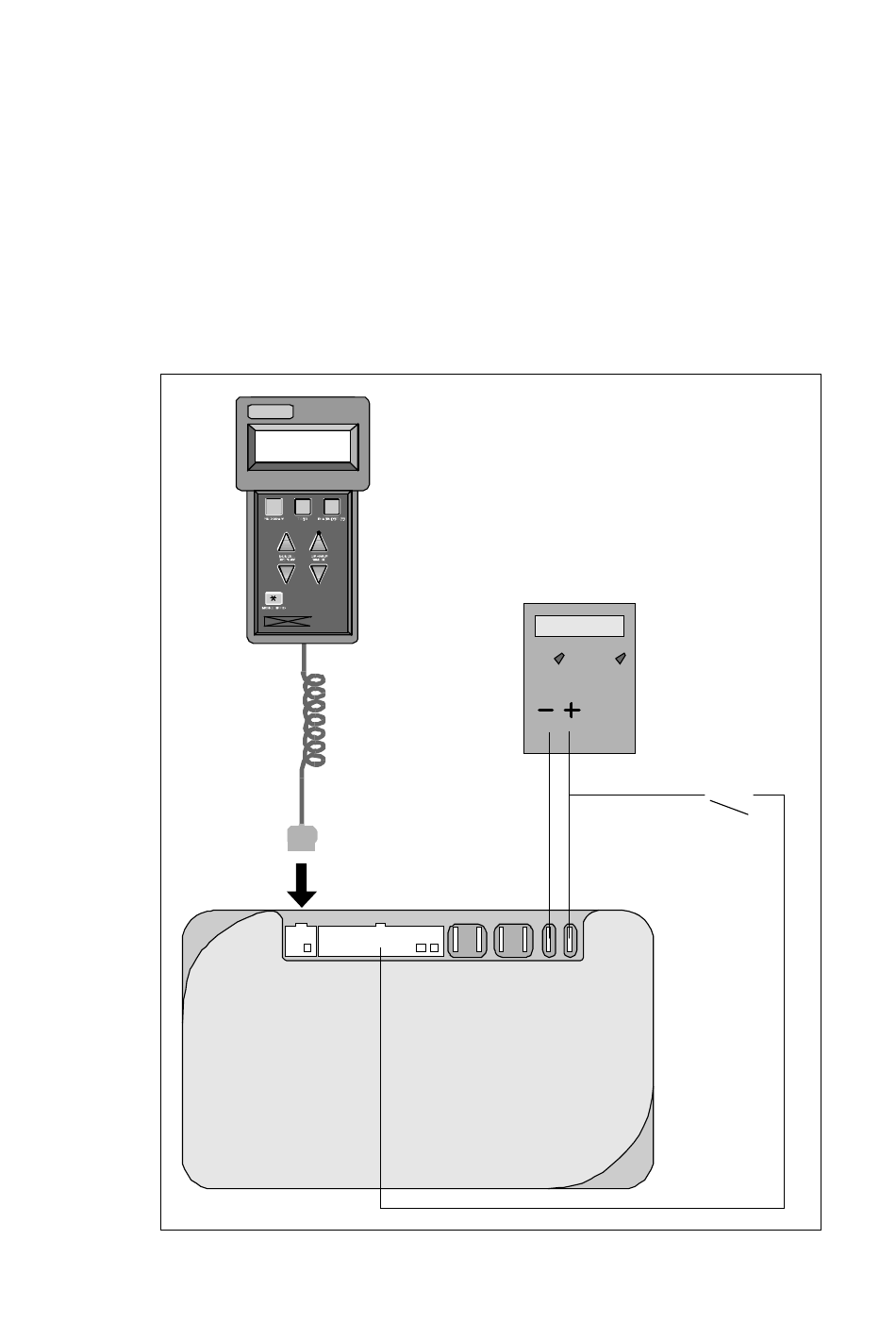

Abb. 13 Testanordnung zum Prüfen und Einstellen von Parametern
+
+
+
1307
Programmiergerät
Pin 5
30
Spannungs-
Schlüsselschalter
B-
B+
quelle
