6. BEDIENELEMENTE

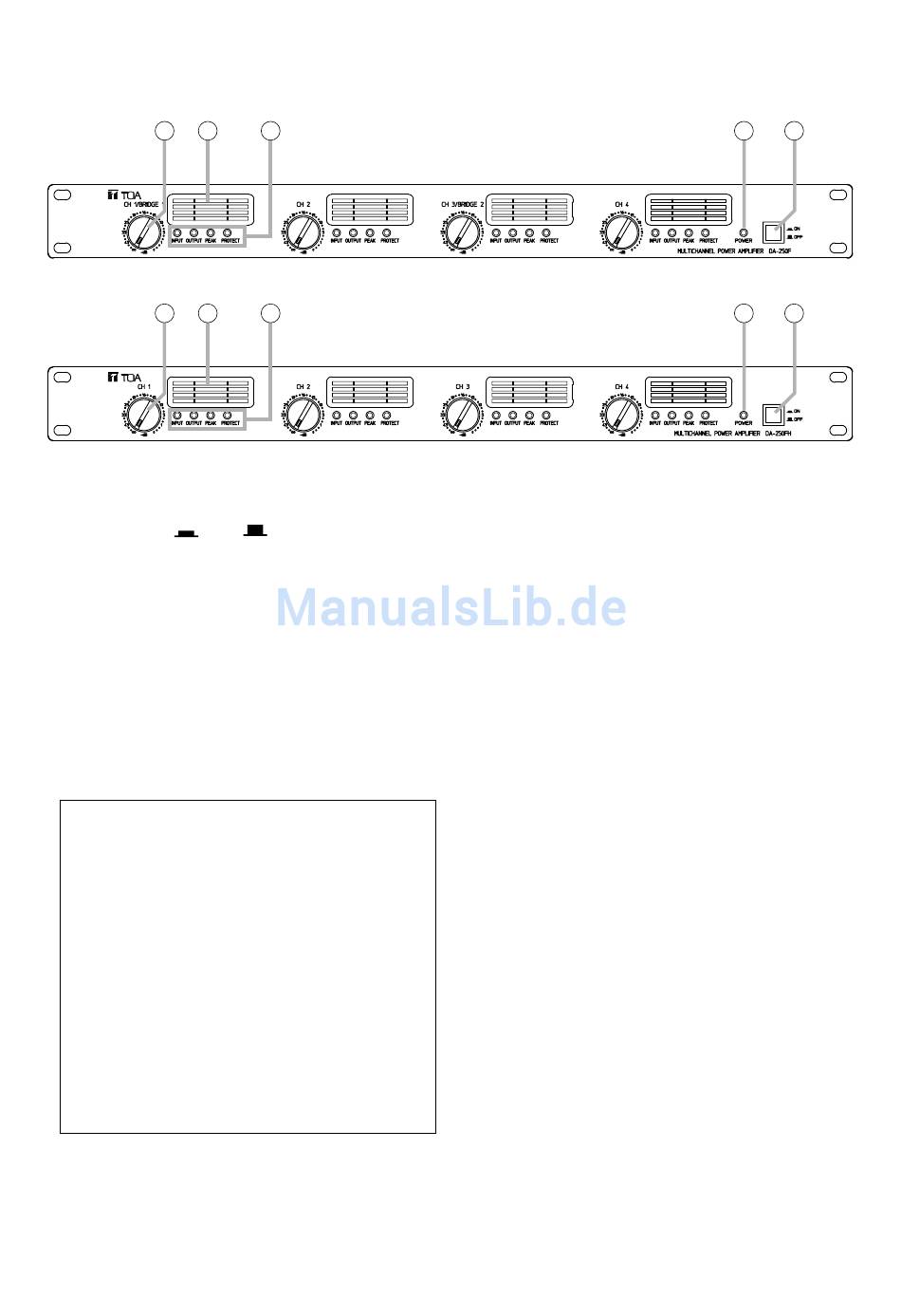

[Frontseite]
3 4
DA-250F
3 4
DA-250FH
1. Netzschalter [ ON /
Zum ein- und ausschalten des Gerätes.
2. Netzanzeige [POWER]
Leuchtet blau wenn das Gerät eingeschaltet ist.
3. Eingangspegelsteller
[Kanal 1 (oder gebrückt 1), Kanal 2, Kanal 3
(oder gebrückt 2), Kanal 4]
Jeder Kanal kann einzeln eingestellt werden.
Im Brückenbetrieb (nur DA-250F)
• Wenn Kanal 1 und  gebrückt betrieben
werden (BRIDGE 1 ON/OFF Schalter (9)
ist eingeschaltet), werden Kanal 1 und  mit
dem Pegelsteller von Kanal 1 eingestellt.
Kanal  kann nicht separat eingestellt
werden.
• Wenn Kanal 3 und 4 gebrückt betrieben
werden (BRIDGE  ON/OFF Schalter (9)
ist eingeschaltet), werden Kanal 3 und 4 mit
dem Pegelsteller von Kanal 3 eingestellt.
Kanal 4 kann nicht separat eingestellt
werden.
5
5
OFF]
4. Lüftungsschlitz
Ein Filter befindet sich hinter den Lüftungs-
schlitzen.Um diesen zu reingen muß die
Abdeckung entfernt werden
(S. S. 15; Filter reinigen.)
5. Anzeigen [INPUT, OUTPUT, PEAK, PROTECT]
Von links nach rechts::
• Eingangssignal [INPUT]
Leuchtet grün sobald der Eingangssignalpegel
über –0 dB liegt.
• Ausgangssignal [OUTPUT]
Leuchtet gelb sobald der Ausgangssignalpegel
1W an 8 Ω (DA-250F) oder 40 Ω (DA-250FH)
überschreitet.
• Peak [PEAK]
Leuchtet rot wenn ein zu hohes Ausgangssignal
abgeschnitten wird (Verzerrung).
• Schutzschaltkreis aktiviert [PROTECT]
Leuchtet rot wenn der Schutzschaltkreis aktiviert
wird. (S. S. 14; Schutzfunktion
Gerät eingeschaltet wird leuchtet diese Anzeige
für ca.  Sekunden und erlischt dann.
2 1
2 1
Liste) Wenn das
7
