8.3 Messerhalter „R"
Montage Messerhalter „R" auf Messerhalterbasis
Klemmhebel (9.1) entgegen Pfeilrichtung öffnen.
Messerhalter „R" in Klemmeinrichtung (9.2) einführen.
In geforderter Freiwinkelposition (9.5) klemmen.
Messer einlegen
Klemmschrauben (9.4) etwas herausdrehen.
Messer seitlich einschieben
Oder
Messerschutz (9.3) in Pfeilrichtung aufklappen.
Messer von oben einsetzen.
Messer mit Klemmschrauben (9.4) klemmen.
Fingerschutz (9.6) bei jedem Einrichten zur Mitte schieben.
Die Klemmhebel an den Messerhaltern sind beidseitig
angebracht, um eine einfachere Bedienung zu ermöglichen.
Messerhöhenverstellung
Klemmschrauben (9.4) lösen.
Die Messerhöhenverstellung erfolgt durch die Rändelschrauben (9.7) links und rechts.
Klemmschrauben (9.4) festziehen.
Messerschneide mit Kante (1) bündig abschließen lassen. Höhenverstellung
durch Rändelschraube (9.7). Klemmung erfolgt durch die Klemmschrauben (9.4).
® ® ® ®
micro
Laborgeräte GmbH Gesellschaft für Herstellung und Vertrieb von Laborgeräten
Tec

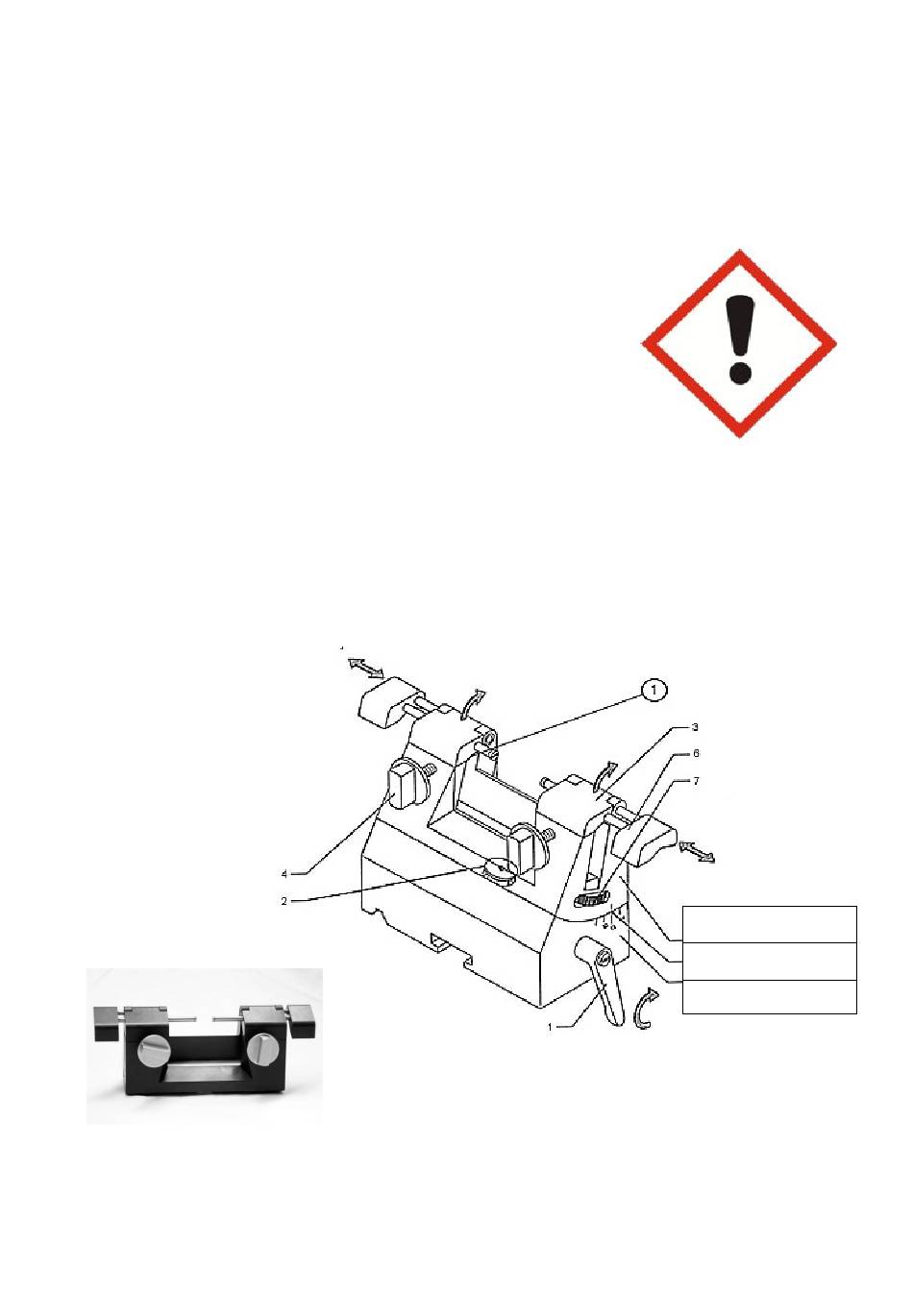

Bild 9
microTec
® ® ® ®
Messerhalter R
Winkelmarkierung
Messerhalterbasis
34
