6.4

Schneidebewegung

Die Schneidebewegung des Rotationsmikrotoms wird
durch Drehen am Handrad (Bild 1.1) im Uhrzeigersinn
erzeugt. Der Schnitt erfolgt bei der Abwärtsbewegung
und die aufwärtsgerichtete Rücklaufbewegung erfolgt
durch weiteres Drehen des Handrades (Bild 1.1) im
Uhrzeigersinn.

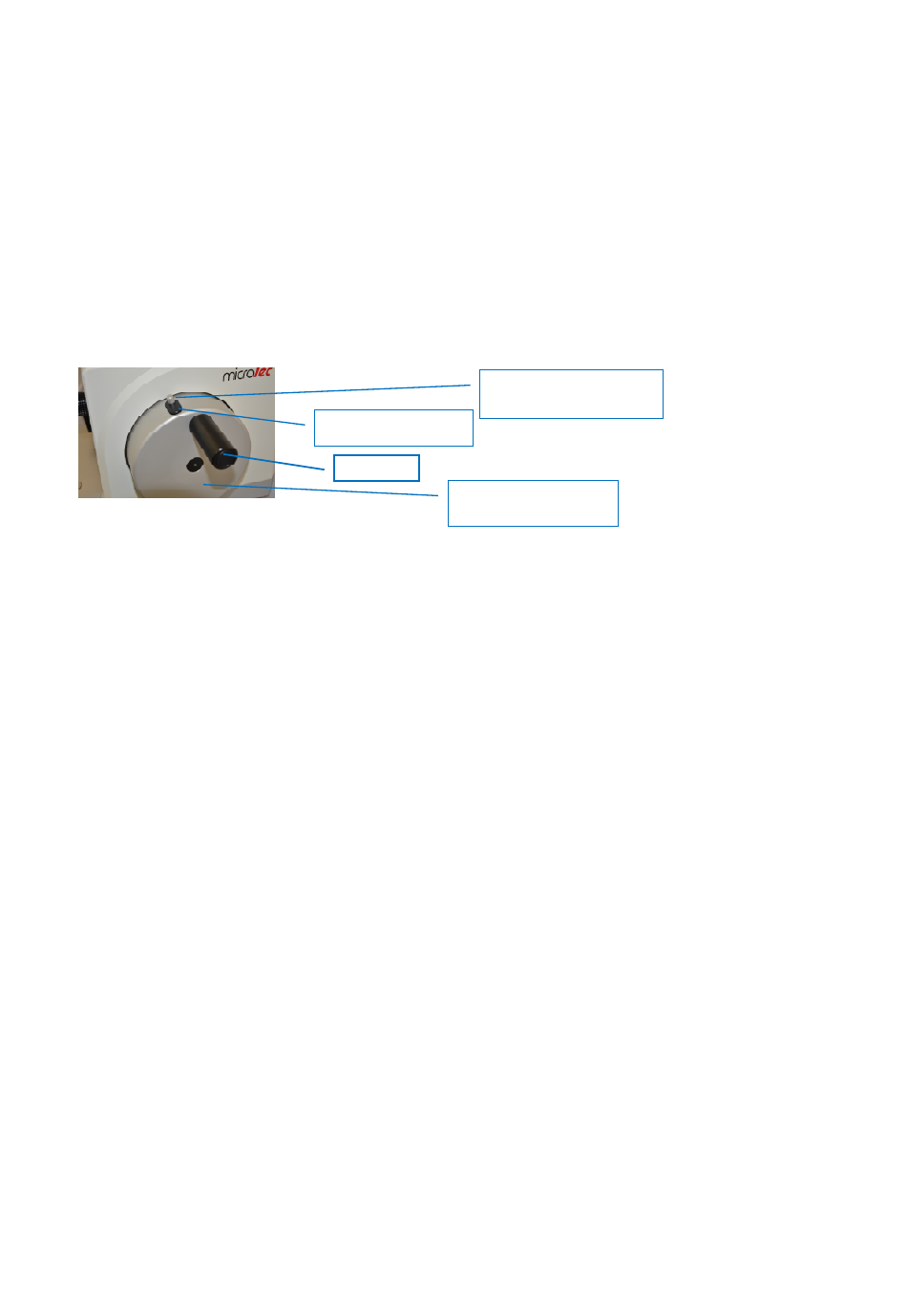

6.5 Handrad (Bild 1)
Das Handrad (1) ist in das Gehäuse integriert (Bild 1).
Die Handgriffstellung (2) entspricht der vertikalen
Position des Objektes. Auf dem Handrad (1) befindet
sich die Handradarretierung.
Lösen der Handradarretierung
Knopf eindrücken (siehe Bild).
Klemmen des Handrades (1)
Handradarretierung drücken (siehe Bild).
Handrad (1) rastet in eine der 24 Klemmpositionen ein.
Zur persönlichen Sicherheit ist das Handrad beim
Objektwechsel immer
Vertikalbewegung zu arretieren.
6.6

Objekt- Grobtrieb

Zur schnellen Abstandsveränderung zwischen Messerschneide und Objekt ist das
Rotationsmikrotom mit einem Grobtrieb ausgestattet. Mit dem Handrad für Grobtrieb
(11) kann die Objekthalterung horizontal vorwärts oder rückwärts bewegt werden.
® ® ® ®
micro
Laborgeräte GmbH Gesellschaft für Herstellung und Vertrieb von Laborgeräten
Tec
Handradarretierung

Handrad

Achtung!
im oberen
Knopf zum Lösen der
Handradarretierung
Handrad für
Schneidebewegung
Bereich der
microTec
® ® ® ®
24
