7. Einstellen, Umrüsten
7.1

Objektaufnahme

Zur Aufnahme von Objekten stehen verschiedene Adapter- und Klemmsystem nach dem
microTec Baukastensystem zur Verfügung. In Verbindung mit der Objektorientierung ist
auf einfache Weise eine Ausrichtung des Objektes zur Schnittebene möglich. Für die
nicht orientierbare Ausführung wird an Stelle der Objektorientierung ein Adapterstück
starr eingesetzt.
7.2 Standard – Objektklammer

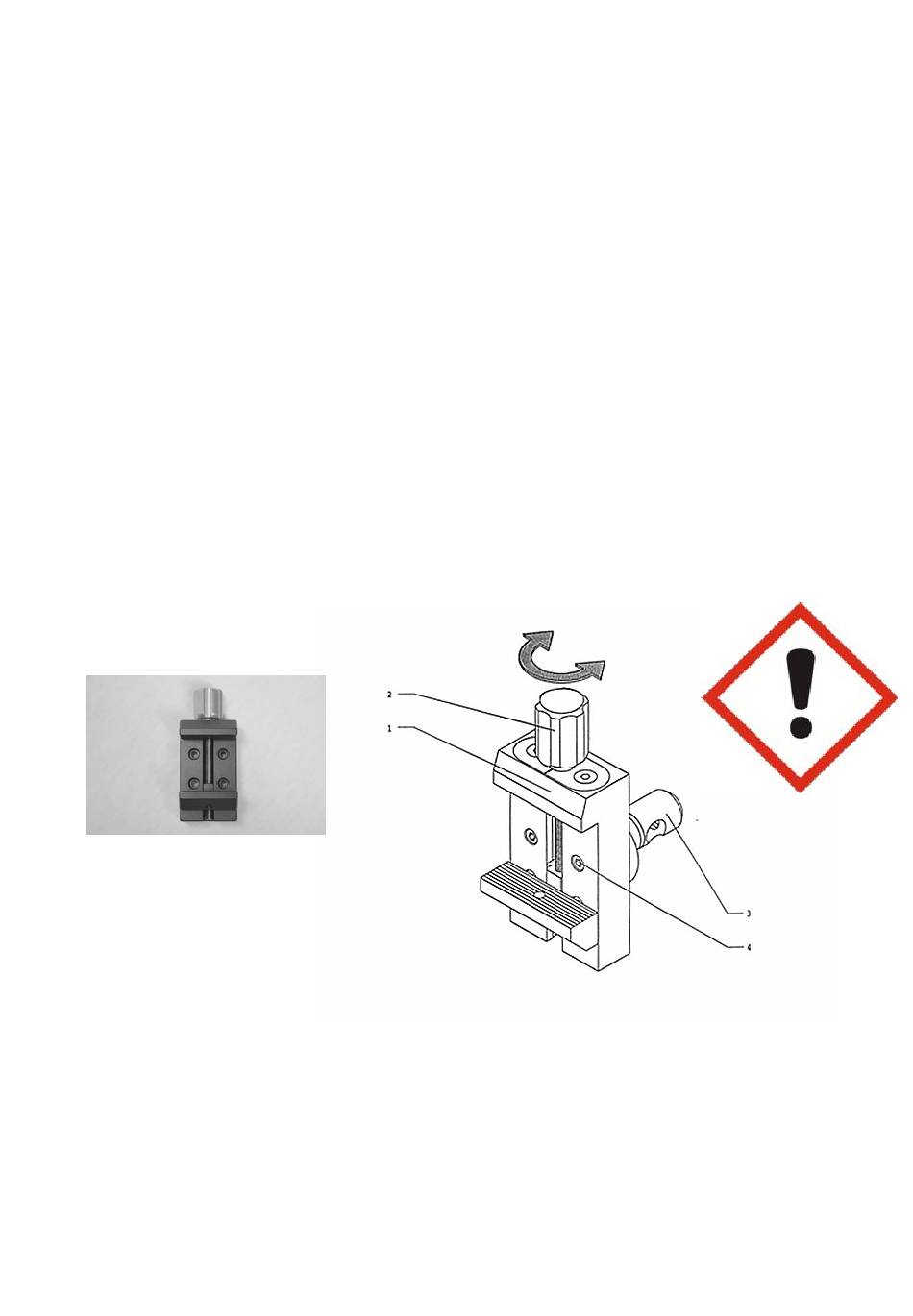

Die Standard – Objektklammer (Bild 3) wird für Paraffin- oder Kunststoffblöcke mit
quadratischer oder rechteckiger Form verwendet. Beim Einsetzen wird das Objekt an den
oberen festen Backen (3.1) angelegt und über die Klemmschraube (3.2) gespannt.
Achtung!
Das Objekt soll aus Stabilitätsgründen nicht zu weit
über die Spannbacken vorstehen!
® ® ® ®
micro
Laborgeräte GmbH Gesellschaft für Herstellung und Vertrieb von Laborgeräten
Tec
Bild 3
microTec
® ® ® ®
26
