5 Technische Daten DCF77 Antenne AW02
Aufbau:
Ferritstab mit versiegelter Wicklung, HF-Verstärkerschaltung durch Fernspeisung
über das Antennenkabel von der Funkuhr versorgt
Gehäuse:
Bruchsicheres Kunststoff-Spritzgussgehäuse, für den Außeneinsatz konzipiert.
N-Norm-Buchse geschützt im Rohrflansch montiert. Gehäuse ist mit Moosgummiring
abgedichtet
Ausführung:
Außenantenne mit Antennenwandhalter, N-Norm-Buchse (Kabel RG58)
Zubehör:
Passend zum Wandhalter kann auf Wunsch eine Mastschelle (für Mastdurchmesser
bis 62mm) aus verzinktem Stahlblech mitgeliefert werden.
Installation:
Zum Ausrichten auf eine optimale Empfangsposition kann die Antenne im Wandhalter
gedreht werden (Drehwinkel 360 ). Als Antennenkabel ist ein RG58-Koaxialkabel mit
einer Impedanz von 50 Ohm zu verwenden. Bei einer Kabellänge von mehr als 300m
sollte ein Verstärker zwischengeschaltet werden.
Temperaturbereich:
-25 C ... +65 C
Signal-
spezifikationen:
Center frequency:
Signal bandwith:
Signal level:
Supply voltage:

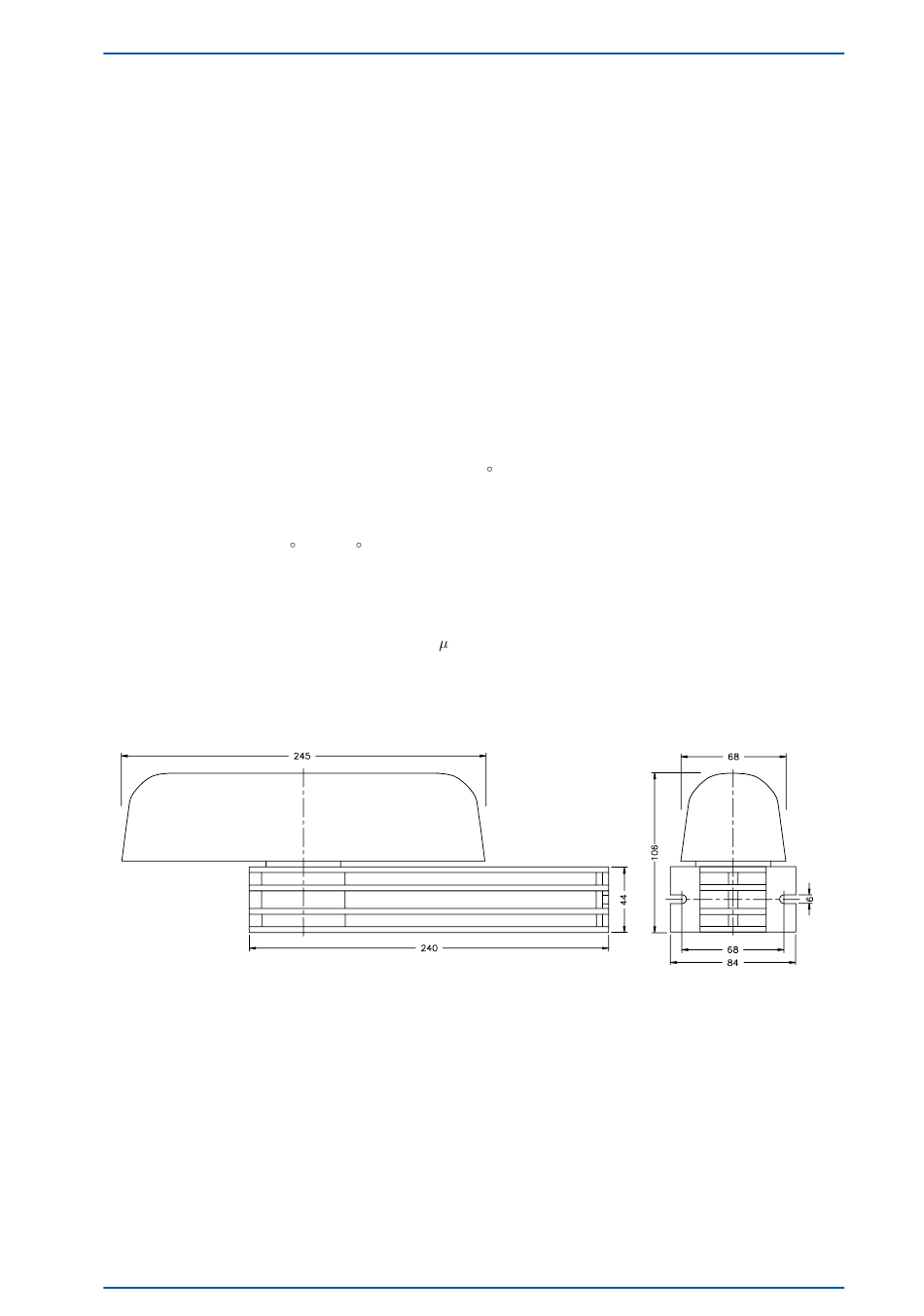

Abmessungen:
AW02
5 Technische Daten DCF77 Antenne AW02
77.5 kHz
1 kHz
50 V - 5 mV
3.5 V - 5 V
Datum: 16. März 2017
