2 Planung

2.3 Montage-VarIanten

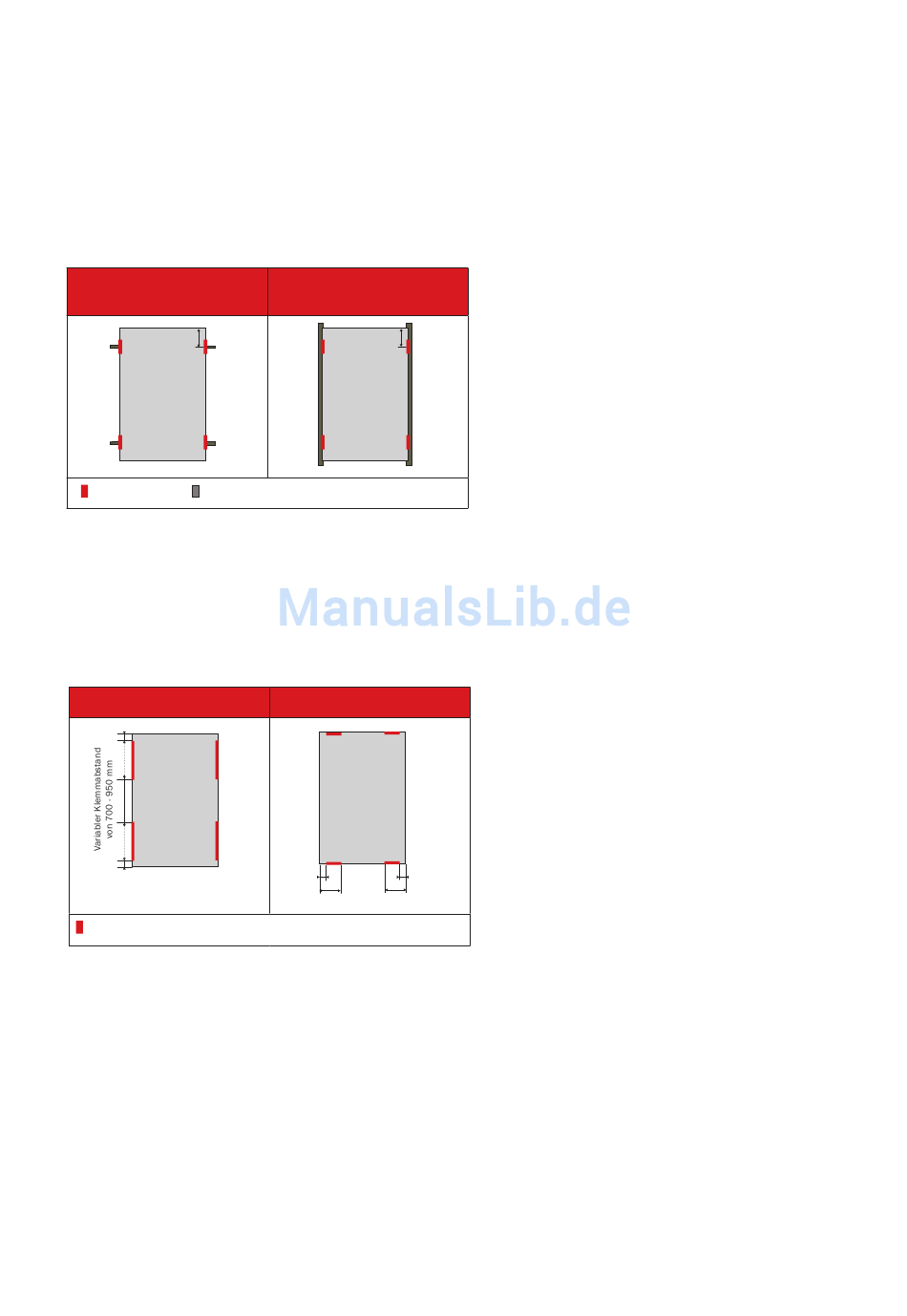

Freigegebene klemmbereiche und montage-varianten für die
Solarmodule (Draufsicht). maße in mm. Die angegebenen maße
beziehen sich auf den Abstand zwischen modulkante und klem-
men-mitte. Die abgebildeten montage-varianten gelten für die in-
stallation im Hoch- und Querformat.
ungerahmte module
klemmung an Längsseite,
quer zum Profil
240 ± 25
klemmbereich unterkonstruktion
Das modul kann sich bei maximal zulässiger Belastung um bis
zu 15 mm verbiegen. Das Glas darf hierbei die unterkonstruktion
nicht berühren. Die beschriebenen montagevarianten sind nur als
Punktlagerung zugelassen.
Gerahmte module
klemmung an Längsseite
>60
>60
klemmbereich
Die beschriebenen montagevarianten für gerahmte module sind
jeweils als Punkt- oder Linienlagerung zugelassen. Für einen er-
weiterten klemmbereich ist eine Sonderfreigabe erforderlich.
klemmung an Längsseite,
längs zum Profil
240 ± 25
klemmung an Querseite
>60 >60
<170 <170
InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5 7
