Inhaltszusammenfassung für Solibro SL2

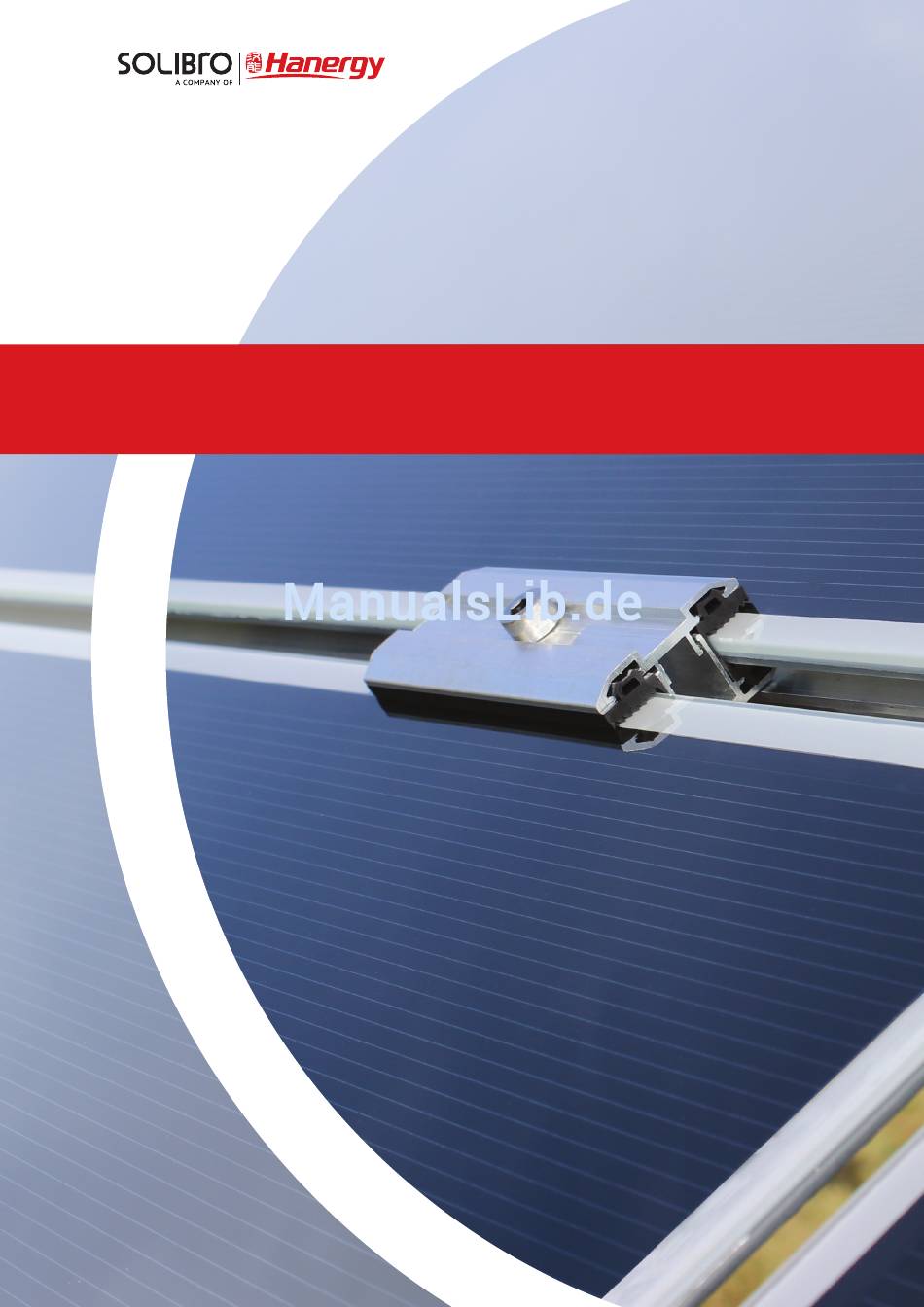

- Seite 1 InstallatIons- und BetrIeBsanleItung Solibro Solarmodule SL2 und SL2-F der Generation 1.5...
-
Seite 2: Inhaltsverzeichnis
Änderungen der technischen Parameter und des Designs sind vorbehalten. Bei der Ausführung der installations-, montage- oder Wartungsarbeiten an den Solarmodulen gelten die zum Herstellungszeitpunkt des betroffenen moduls aktuellen Datenblätter und kundeninformationen. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 3: Einleitung
Fügen Sie jede vom Hersteller erhaltene ergänzung ein. ¼ Beachten Sie mitgeltende Dokumente. gültIgkeIt Diese Anleitung gilt nur für Solarmodule der Firma Solibro. Solibro übernimmt keine Haftung für Schäden, die dadurch entstehen, BestIMMungsgeMÄße VerWendung dass diese Anleitung nicht beachtet wurde. -
Seite 4: Planung
Ce; ieC 61646 (ed. 2); ieC 61730 (ed. 1) Anwendungs- Ce; ieC 61646 (ed. 2); ieC 61730 (ed. 1) Anwendungs- klasse A; mCS, uL 1703 (CSA), Golden Sun (CGC) klasse A; mCS, uL 1703 (CSA) abb. 1: Außenmaße (in mm) und komponenten für SL2 und SL2-F sl2-f 789,5 796,1 –1... -
Seite 5: Anforderungen
Sicherstellen, das keine mechanischen Belastungen am ¼ modul erzeugt werden (z. B. Schwingungen, Drehungen oder Dehnungen). hInWeIs! Stellen Sie sicher, dass die unterkonstruktion auf erdpotential liegt (R ≤ 10 Ohm). ¼ Weitere Hinweise siehe kapitel 3 InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... - Seite 6 Die Liste aller freigegebenen klemmen ist auf stellen, dass keine Potentialdifferenz zwischen Rahmen und der www.solibro-solar.com erhältlich. erde vorliegt. Hierfür stehen 2 möglichkeiten zur verfügung: Solibro kann auf Anfrage klemmen testen und im erfolgsfall frei- option 1: geben. verwendung von erdungsklemmen mit erdungsfunktion aus der freigegebenen Solibro klemmliste.
-
Seite 7: Montage-Varianten
Querseite >60 >60 >60 >60 <170 <170 klemmbereich Die beschriebenen montagevarianten für gerahmte module sind jeweils als Punkt- oder Linienlagerung zugelassen. Für einen er- weiterten klemmbereich ist eine Sonderfreigabe erforderlich. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 8: Elektrische Auslegung
Sonneneinstrahlung leicht erhöhen kann. Berücksichtigen Sie deren Potentialverlauf stets positiv verläuft. daher bei der Systemauslegung für v und v einen Sicher- heitsfaktor von +2,5 %. hInWeIs! Weitere Informationen finden sie im Kapitel 5.1 Vorgaben zur Funktionserdung. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 9: Montage
¼ verpackungshinweise beachten. module bis zur montage in der originalverpa- ƒ ckung belassen. module sicher in trockenen Räumen lagern. Die ƒ verpackung ist nicht witterungsbeständig. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... - Seite 10 Beschädigung der Module! hInWeIs! Beschädigung der Module! ƒ ƒ ¼ module nicht fallen lassen. ¼ nie auf module treten. ¼ module nicht mechanisch belasten. ¼ keine Gegenstände auf die module fallen lassen. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5...
-
Seite 11: Vorbereitung Zur Montage
ƒ ¼ montage nicht allein durchführen. ¼ nur Änderungen am modul vornehmen, die von Solibro schriftlich bestätigt wurden. Confirmation letter nur unbeschädigte module und komponenten ¼ montieren. ¼ keine Bohrungen hinzufügen. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 12: Modulmontage
Bitte beachten Sie die unter kapitel 2 aufgeführten Anforde- ¼ rungen an das klemmsystem. ¼ klemmen mit einem Drehmoment von 18 nm anziehen. ¼ mindestabstand von 10 mm zwischen 2 modulen einhalten. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 13: Elektrischer Anschluss
Pole nicht gleichzeitig berühren. ¼ Arbeiten am Wechselrichter und an den Leitungen dürfen nur durch eine elektrofachkraft ausgeführt werden. gefahr! lebensgefahr durch stromschlag! ƒ Blanke kabelenden isolieren. ¼ ¼ nur kabel mit Steckern verbinden. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 14: Sicherheit Bei Elektrischen Montagearbeiten
-seite über trenner frei schalten SWITCH gefahr! lebensgefahr durch stromschlag! Zu trennende Module abdecken. ƒ vorgeschriebene Zeitintervalle nach Abschal- ¼ ten des Wechselrichters bis zum Beginn weiterer Arbeiten unbedingt einhalten. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 15: Anschluss Module
(min. 60 mm für Leitungen am Ausgang der Anschlussdose). click SOLAR gefahr! lebensgefahr durch stromschlag! ƒ ¼ Sicherstellen, dass alle elektrischen kompo- nenten in ordnungsgemäßem, trockenem und sicherem Zustand sind. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 16: Nach Der Installation
Sie, dass die Steckverbindungen in Stand der technik durchführen. einer wasserführenden ebene liegen. ¼ Stellen Sie sicher, dass die unterkonstruktion ¼ verkabelung vor Schmutz und nässe schützen. auf erdpotential liegt: (Erdungswiderstand ≤ 10 Ω) InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 17: Erdung
Fehlerströme nicht überschritten werden*: Modultyp SL2 (ungerahmt) SL2-F (gerahmt) freifeldanlagen / utility max. 2 A max. 2 A aufdachanlagen max. 300 mA max. 1 A *Gültige Regelungen für Personenschutz bleiben davon unberührt. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 18: Potentialausgleich
Die module dürfen nicht zusammen mit dem be an den erdungspunkten herstellen. Hausmüll entsorgt werden. Rostfreie Blechtreibschraube ‚ Rostfreie nutscheibe (kabelschuh) ƒ Rostfreie Zahnscheibe „ modulrahmen … erdungspunkt InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 19: Wartung Und Reinigung
¼ 10°C und 30°C liegt, z. B. in den frühen morgen- oder späten (Laub, vogelnester etc.). Abendstunden. Reinigen Sie niemals mechanisch beschädigte Solarmodule, da hierbei die Gefahr eines elektrischen Schlags besteht. InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5... -
Seite 20: Zusätzliche Angaben
9 ZusÄtZlIche angaBen erforderliche angaben gemäß Iec-61730: Die Solibro module der Serien SL2 und SL2-F sind für Anwen- ƒ dungsklasse A bis zu einer Höhe von 2000 m qualifiziert. Für Anwendungsklasse A zertifizierte Module können auch in ƒ Systemen eingesetzt werden, die mit mehr als 120 v Gleich- spannung in allgemein zugänglichen umgebungen betrieben... - Seite 21 SOLIBRO GMBH OT Thalheim, Sonnenallee 32–36 EMAIL service@solibro-solar.com www.solibro-solar.com 06766 Bitterfeld-Wolfen, Germany...
