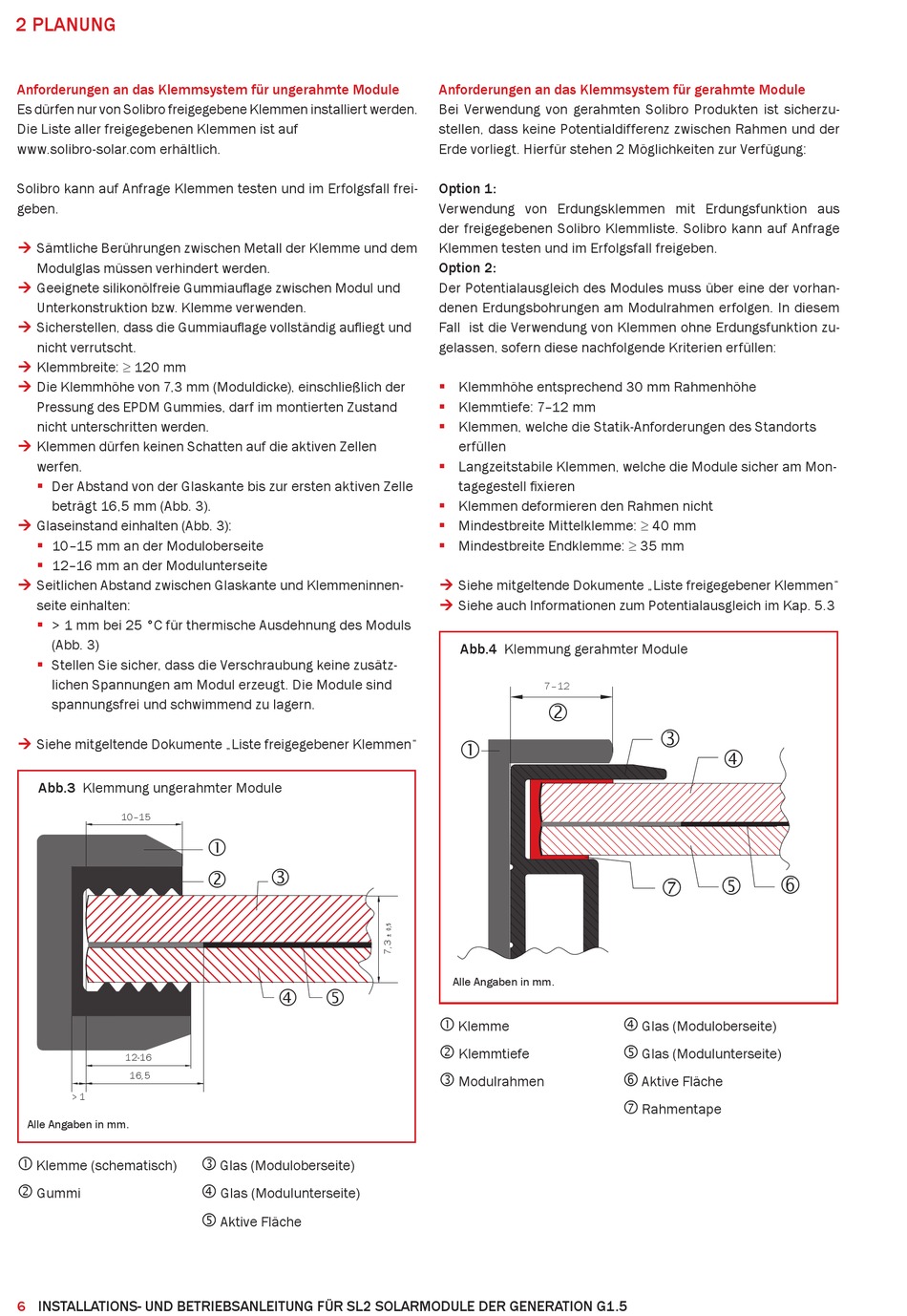

Solibro SL2 Installationsanleitung Und Betriebsanleitung Seite 6

2 Planung
anforderungen an das klemmsystem für ungerahmte Module
es dürfen nur von Solibro freigegebene klemmen installiert werden.
Die Liste aller freigegebenen klemmen ist auf
www.solibro-solar.com erhältlich.
Solibro kann auf Anfrage klemmen testen und im erfolgsfall frei-
geben.
Sämtliche Berührungen zwischen metall der klemme und dem
¼
modulglas müssen verhindert werden.
¼ Geeignete silikonölfreie Gummiauflage zwischen Modul und
unterkonstruktion bzw. klemme verwenden.
Sicherstellen, dass die Gummiauflage vollständig aufliegt und
¼
nicht verrutscht.
¼ Klemmbreite: ≥ 120 mm
¼ Die klemmhöhe von 7,3 mm (moduldicke), einschließlich der
Pressung des ePDm Gummies, darf im montierten Zustand
nicht unterschritten werden.
klemmen dürfen keinen Schatten auf die aktiven Zellen
¼
werfen.
Der Abstand von der Glaskante bis zur ersten aktiven Zelle
ƒ
beträgt 16,5 mm (Abb. 3).
¼ Glaseinstand einhalten (Abb. 3):
10–15 mm an der moduloberseite
ƒ
12–16 mm an der modulunterseite
ƒ
¼ Seitlichen Abstand zwischen Glaskante und klemmeninnen-
seite einhalten:
ƒ > 1 mm bei 25 °C für thermische Ausdehnung des moduls
(Abb. 3)
Stellen Sie sicher, dass die verschraubung keine zusätz-
ƒ
lichen Spannungen am modul erzeugt. Die module sind
spannungsfrei und schwimmend zu lagern.
Siehe mitgeltende Dokumente „Liste freigegebener klemmen"
¼
abb.3 klemmung ungerahmter module
10–15
12-16
16,5
> 1
Alle Angaben in mm.

klemme (schematisch)
‚
Gummi
6 InstallatIons- und BEtRIEBsanlEItunG FÜR sl2 solaRModulE dER GEnERatIon G1.5



 
ƒ
Glas (moduloberseite)
„
Glas (modulunterseite)
…
Aktive Fläche
anforderungen an das klemmsystem für gerahmte Module
Bei verwendung von gerahmten Solibro Produkten ist sicherzu-
stellen, dass keine Potentialdifferenz zwischen Rahmen und der
erde vorliegt. Hierfür stehen 2 möglichkeiten zur verfügung:
option 1:
verwendung von erdungsklemmen mit erdungsfunktion aus
der freigegebenen Solibro klemmliste. Solibro kann auf Anfrage
klemmen testen und im erfolgsfall freigeben.
option 2:
Der Potentialausgleich des modules muss über eine der vorhan-
denen erdungsbohrungen am modulrahmen erfolgen. in diesem
Fall ist die verwendung von klemmen ohne erdungsfunktion zu-
gelassen, sofern diese nachfolgende kriterien erfüllen:
klemmhöhe entsprechend 30 mm Rahmenhöhe
ƒ
klemmtiefe: 7–12 mm
ƒ
ƒ klemmen, welche die Statik-Anforderungen des Standorts
erfüllen
Langzeitstabile klemmen, welche die module sicher am mon-
ƒ
tagegestell fixieren
klemmen deformieren den Rahmen nicht
ƒ
ƒ Mindestbreite Mittelklemme: ≥ 40 mm
Mindestbreite Endklemme: ≥ 35 mm
ƒ
¼ Siehe mitgeltende Dokumente „Liste freigegebener klemmen"
¼ Siehe auch informationen zum Potentialausgleich im kap. 5.3
abb.4 klemmung gerahmter module
7–12


Alle Angaben in mm.

klemme
‚
klemmtiefe
ƒ
modulrahmen





„
Glas (moduloberseite)
…
Glas (modulunterseite)
†
Aktive Fläche

Rahmentape
