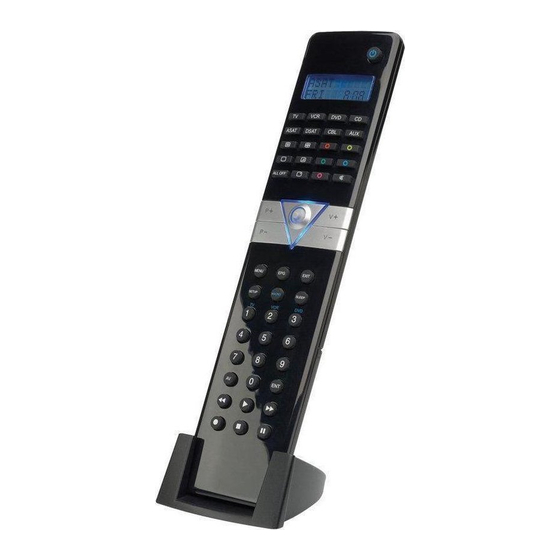

Seite 1 8 in 1 Universal Fernbedienung Lieferumfang – Universalfernbedienung MEDION LIFE ® ® P74001 (MD 83388) – 2 x 1,5 V Batterien LR03/AAA – Standfuß – Bedienungsanleitung Télécommande universelle 8 en 1 – Code-Liste Medion Service Center Franz-Fritsch-Str. 11 · 4600 Wels Telecomando universal 8 in 1 Österreich...
Seite 2 Geräteübersicht Vue d'ensemble d'appareil Caratteristiche dell'apparecchio Åðéóêüðçóç óõóêåõÞò A készülék áttekintése Pregled naprave...
Seite 3: Geräteübersicht
Geräteübersicht...
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht ......... 2 Sicherheitshinweise .
Seite 5 Lernfunktion ..........25 Hinweise zur Lernfunktion .
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bevor Sie die Fernbedienung in Betrieb nehmen, lesen Sie bitte diese Anleitung ausführlich durch. Bewahren Sie die Anleitung zum Nach- schlagen oder zur evtl. Weitergabe an Dritte gut auf. Allgemeines Versuchen Sie nicht, die Fernbedienung selbst zu reparieren. Die Universal-Fernbedienung besitzt eine Infrarot-Diode der Laserklasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert.
Seite 7: Anwendungsumfang
Anwendungsumfang Diese Universal-Fernbedienung verfügt über acht Quellentasten und kann da- durch bis zu acht normale Fernbedienungen ersetzen („8-in-1-Funktion“). Dies können Fernbedienungen für praktisch jede Art von ferngesteuerter Unterhal- tungselektronik sein (vgl. auch die mitgelieferte Code-Liste) . Die Bezeichnungen „TV“, „VCR“, „DVD“, „CD“, „ASAT“, „CBL“, „AUX“, „DSAT“ auf den Quellentasten dienen der Übersichtlichkeit.
Seite 8: Das Display
Das Display Übersicht Standardanzeigen im Display Grunddisplay – Uhrzeit Im Grunddisplay erscheint: in der ersten Zeile der aktive Modus (Geräte- typ) in der zweiten Zeile Wochentag und Uhrzeit. Datum Nach kurzem Drücken der Taste SETUP erscheint: in der ersten Zeile das Zeichen für die aktivierte SHIFT-Funktion in der zweiten Zeile das Datum.
Seite 9: In Den Menüs Navigieren
In den Menüs navigieren Zum Joystick Mit dem Joystick führen Sie die Funktion "OK" aus und navigieren in die vier Richtungen. In dieser Bedienungsanleitung bedeutet deshalb: "OK drücken / Mit OK bestätigen" = Joystick drücken; "die Richtungen wählen" = Joystick nach links/ rechts/ oben/unten bewegen.
Seite 10: Vorgang Abbrechen
Vorgang abbrechen Wenn Sie einen Vorgang abbrechen möchten, war- ten Sie ca. 30 Sekunden. Das Setup-Menü schließt sich automatisch und es erscheint kurz die Anzeige TIMEOUT Uhrzeit und Datum einstellen Das Grunddisplay zeigt in der unteren Zeile Wochentag und Uhrzeit. Durch kurzes Drücken der Taste SETUP erscheint in der unteren Zeile für ca.
Seite 11: Datum Einstellen
Datum einstellen SYSTEM-SETUP 1. Rufen Sie wie unter „Uhrzeit einstellen“ beschrieben das auf. VOL/MUTE-SETUP 2. Bestätigen Sie mit OK. Es erscheint das 3. Wählen Sie mit der Richtung (zweimal) das DATUMS-SETUP und bestätigen Sie mit OK. 4. Das Jahr blinkt. Wählen Sie mit den Richtungen das Jahr und bestätigen Sie mit OK.
Seite 12: Hintergrundbeleuchtung
Hintergrundbeleuchtung Bei jedem Tastendruck schaltet sich die Hintergundbeleuchtung des Displays ein. In der Werkseinstellung bleibt die Beleuchtung für 10 Sekunden an. Sie können die Hintergrundbeleuchtung ausschalten oder bis auf 60 Sekunden verlängern. Bitte beachten Sie, dass die Hintergrundbeleuchtung zusätzliche Batterie- leistung benötigt.
Seite 13: Gerätecodes Programmieren
Taste mit jedem Gerät belegen („Flex-Mode“). Die Quellentaste TV kann nur mit TV-Gerätecodes belegt werden. Ihre Universal-Fernbedienung ist mit einigen Codes von Geräten der Marke Medion vorprogrammiert und kann in den wichtigsten Funktionen ohne Pro- grammierung auf einige Medion-Geräte angewendet werden. Gerätetypen und Codegruppen Beim Einprogrammieren der Codes können Sie zwischen folgenden Gerätetypen...
Seite 14: Zuordnung Zu Codegruppen
Zuordnung zu Codegruppen Jeder Gerätetyp ist einer Gruppe von Gerätecodes zugeordnet. Wenn Sie einen Gerätetyp auswählen, wird ein Gerätecode in der passenden Codegruppe ge- sucht. Die Gerätetypen sind folgendermaßen zugeordnet: Gerätetyp Codegruppe VCR, LD, DVD, DVR, HDD, HEIMK VCR/DVD SAT, CABLE, DVBT, STB, CBL/SAT AUDIO, AMP, RECR, MP3, CD, TAPE, TUNER, PHONO, CD/AUDIO...
Seite 15: Gerätecode Über Das Display Auswählen
Gerätecode über das Display auswählen 1. Schalten Sie das zu steuernde Gerät ein. 2. Halten Sie die Taste SETUP für ca. 3 Sekunden CODE-SETUP gedrückt, bis die Anzeige erscheint. CODE- 3. Drücken Sie OK. Es erscheint das Menü LISTE AUFR (Codeliste aufrufen).
Seite 16: Gerätecode Nach Code-Liste Eingeben
Gerätecode nach Code-Liste eingeben Die Codes der entsprechenden Geräte sind der Code-Liste, die dieser Bedie- nungsanleitung beiliegt, zu entnehmen. 1. Schalten Sie das zu steuernde Gerät ein. 2. Halten Sie die Taste SETUP für ca. 3 Sekunden CODE-SETUP gedrückt, bis die Anzeige erscheint.
Seite 17: Manueller Code-Suchlauf
Manueller Code-Suchlauf Mit dem manuallen Suchlauf können Sie sämtliche Codes eines Geräts finden, also auch solche, die nicht in der Code-Liste aufgeführt sind. 1. Schalten Sie das zu steuernde Gerät ein. 2. Halten Sie die Taste SETUP für ca. 3 Sekunden CODE-SETUP gedrückt, bis die Anzeige erscheint.
Seite 18: Codesuche Nach Handelsname
9. Drücken Sie eine Zifferntaste für einen gewünsch- ten Hersteller gemäß folgender Übersicht: Taste 1 = MEDION / LIFETEC / MICROMAXX / MICROSTAR / TEVION / VI- DEON / TCM / GENERAL TECHNIC / INNOVATION/MAGNUM Taste 2 = PHILIPS / ERRES / PYE / PHILCO / RADIOLA Taste 3 = SONY / AKAI / PANASONIC / SHARP / TOSHIBA / JVC / DAE- WOO;...
Seite 19: Code-Identifizierung
11. Führen Sie jetzt den Funktionstest aus, indem Sie mehrmals nacheinander die Tasten P+, oder PLAY (nur bei Videorecordern) drücken, bis das Gerät den Kanal wechselt, sich ausschaltet oder entsprechend reagiert. Die Code-Suche beginnt bei dem momentan gespeicherten Code. SUCHEN... Während der Suche erscheint der Eintrag (zusammen mit dem gewählten Gerätetyp) im Display.
Seite 20: Normaler Betrieb
Normaler Betrieb Einzelgeräte bedienen Nachdem Sie die Programmierung Ihrer Fernbedienung für Ihre Audio/Video-Ge- räte vorgenommen haben, arbeitet die Fernbedienung in den gebräuchlichsten Hauptfunktionen wie die Original-Fernbedienung des jeweiligen Gerätes. Richten Sie Ihre Fernbedienung auf das gewünschte Gerät und drücken Sie die entsprechende Quellenta- ste.
Seite 21: Epg - Elektronisches Programm
EPG – Elektronisches Programm Die Taste EPG („EPG“ = „Electronic Program Guide“) hat verschiedene Funktio- nen, je nachdem, auf welchen Code sie angewendet wird: Bei TV- und Satellitencodes (z. B. SAT-TV oder DVB-T) öffnet die Taste das elektronische Fernsehprogramm. Bei DVD-Codes öffnet die Taste das Titel-Menü. Bei VCR-Codes können Sie mit der Taste eine Programmierung vornehmen, sofern Ihr Videorecorder über eine Showview-Funktion verfügt.
Seite 22: Alles-Aus-Funktion
ALLES-AUS-Funktion Sie können alle vorprogrammierten Geräte gleichzeitig ausschalten. Gehen Sie wie folgt vor: 1. Drücken zweimal kurz hintereinander die Taste und halten Sie die Taste beim zweiten Tastendruck für ca. 3 Sekunden gedrückt. ALLES 2. Wenn Sie die Taste loslassen, erscheint und die Geräte schalten sich aus.
Seite 23: Timer Einstellen
Timer einstellen Die Universal-Fernbedienung verfügt über zwei Timer-Funktionen: einen Sleeptimer für das TV-Gerät (automatische Ausschaltung nach 1 bis 90 Minuten); im Display er- scheint „Zzz“; vier weitere Timer für selbstdefinierte Befehle (z. B. die Umschaltung auf ein anderes Programm); im Dis- play erscheint das Glockensymbol.
Seite 24: Befehlstimer
Befehlstimer Für diesen Timer muss die Uhrzeit eingestellt sein. Mit dem Befehlstimer können Sie eine Funktion programmieren, die zu einem be- stimmten Zeitpunkt innerhalb der nächsten 24 Stunden automatisch ausgeführt wird. Die Befehlskette kann aus bis zu vier Befehlen bestehen, wobei der erste Befehl immer die Wahl einer Quellentaste sein muss.
Seite 25: Befehlstimer Löschen
10. Drücken Sie OK. Es erscheint die Aufforderung zur TIMER 1 EING1 ersten Eingabe .(Eingabe 1). Geben Sie nun den ersten Befehl ein. In unserem Beispiel: Wählen Sie das Programm mit den Zifferntasten. Wenn keine weitere Eingabe notwendig ist, drücken Sie OK oder EXIT.
Seite 26: Lernfunktion
Lernfunktion Sie können Funktionen einer Original-Fernbedienung manuell in Ihre Universal- Fernbedienung einspeichern. Die Befehle werden jeweils unter der Quellentaste gespeichert, auf die das Gerät der Original-Fernbedienung programmiert wurde. Die Universal-Fernbedienung kann bis zu 150 Befehle „lernen“. Hinweise zur Lernfunktion Benutzen Sie für beide Fernbedienungen neue Batterien. Wenn Sie die Programmierung von Anfang an beginnen –...
Seite 27: Befehle Programmieren
Befehle programmieren Zur Programmierung gehen Sie wie folgt vor: 1. Legen Sie die beiden Fernbedienungen mit den Infra-Rot-Dioden zueinander in einem Abstand zwischen 15 und 50 mm auf den Tisch. Die Infratotdioden müssen genau aufeinander gerichtet sein. 2. Halten Sie die Taste SETUP für ca. 3 Sekunden ge- CODE-SETUP drückt, bis die Anzeige erscheint.
Seite 28: Befehle Löschen
Befehle löschen Befehle für nur eine Quellentaste löschen LERNEN-MODUS Rufen Sie den auf, wie im vorigen Ab- schnitt, Schritt 2. bis 4. beschrieben. Fahren Sie folgen- dermaßen fort: LOESCHEN 5. Wählen Sie mit der Richtung MODUS . und drücken Sie OK. 6.
Seite 29: Makros
Makros Mit einem Makro können Sie eine Befehlskette speichern, also mehrere Funktio- nen hintereinander ausführen lassen. Sie können drei Makros programmieren und auf den Zifferntasten 1, 2 und 3 ablegen. Diese drei Zifferntasten haben die zusätzlichen Be- zeichnungen TV, VCR, DVD, so dass Sie Makros ent- sprechend zuordnen können.
Seite 30: Verzögerung Einbauen
Verzögerung einbauen Es kann sinnvoll sein, eine Zeitverzögerung vor einen Befehlsschritt einzubauen, um z. B. eine Aufwärmphase für das TV-Gerät zu berücksichtigen. Die standard- mäßige Verzögerung zwischen den Infrarot-Signalen beträgt eine halbe Sekunde. 1. Drücken Sie beim Eingeben der Schritte (siehe Punkt 7.
Seite 31: Universalfunktionen („Punch Through")
Universalfunktionen („Punch Through“) Die Universal-Funktionen (auch „Punch Through“-Funktionen genannt) ermögli- chen Ihnen, bestimmte Funktionen an einem anderen Gerätetyp als dem einge- stellten auszuführen. Dies sind die Funktionen Lautstärke, Stummschaltung so- wie die Wiedergabefunktionen. Wiedergabefunktionen Wenn die Fernbedienung im TV-, SAT- oder Kabel-Betrieb ist (Geräte ohne ei- gene Abspielfunktion), steuern die Tasten PLAY, STOP, PAUSE, SCHNELL VOR/ZURÜCK und ggf.
Seite 32: Universalfunktionen Vol/Mute Auf Einen Anderen Gerätetyp Programmieren
Universalfunktionen VOL/MUTE auf einen anderen Gerätetyp programmieren Sie können die Fernbedienung so einstellen, dass die Universalfunktionen VOL/ MUTE nicht das TV-Gerät, sondern einen anderen Gerätetyp ansteuert. Dieses Gerät muss natürlich über eine Lautstärkeregelung verfügen. 1. Halten Sie die Taste SETUP für ca. 3 Sekunden CODE-SETUP gedrückt, bis die Anzeige erscheint.
Seite 33: Universalfunktion Vol/Mute Für Ein Bestimmtes Gerät Ausschalten
Universalfunktion VOL/MUTE für ein bestimmtes Gerät ausschalten Sie können die Universal-Fernbedienung so einstellen, dass sie auf ein bestimm- tes Gerät nur dessen eigene VOL/MUTE-Funktionen anwendet. Die „Punch- Through“-Funktion ist damit für dieses Geräte ausgeschaltet. Für den TV-Modus können Sie die Universalfunktion nicht ausschalten. Falls Sie wie im vorherigen Kapitel beschrieben einen anderen Modus für die Universal- funktion VOL/MUTE ausgewählt haben, können Sie auch für diesen Modus die Universalfunktion nicht ausschalten.
Seite 34: Universalfunktion Vol/Mute Auf Die Werkseinstellung Zurückstellen
Universalfunktion VOL/MUTE auf die Werkseinstellung zurückstellen VOL/MUTE Falls Sie die Universalfunktionen wie in den vorangehenden zwei Ab- schnitte beschrieben verändert haben, können Sie sie durch die folgende Pro- grammierung wieder auf die Werkseinstellung zurückstellen. 1. Halten Sie die Taste SETUP für ca. 3 Sekunden CODE-SETUP gedrückt, bis die Anzeige erscheint.
Seite 35: Fehlerbehebung
Fehlerbehebung Das Display bleibt dunkel: Überprüfen Sie, ob die Batterien der Fernbedienung korrekt eingelegt sind und die Polung + /– übereinstimmt. Falls die Batterien zu schwach sind, tauschen Sie diese durch neue aus. Die Fernbedienung funktioniert nicht: Überprüfen Sie, ob Ihre Geräte korrekt angeschlossen und eingeschaltet sind. Es sind mehrere Gerätecodes unter dem Markennamen meines Geräts auf- geführt.
Seite 177: Pregled Naprave
Pregled naprave...
