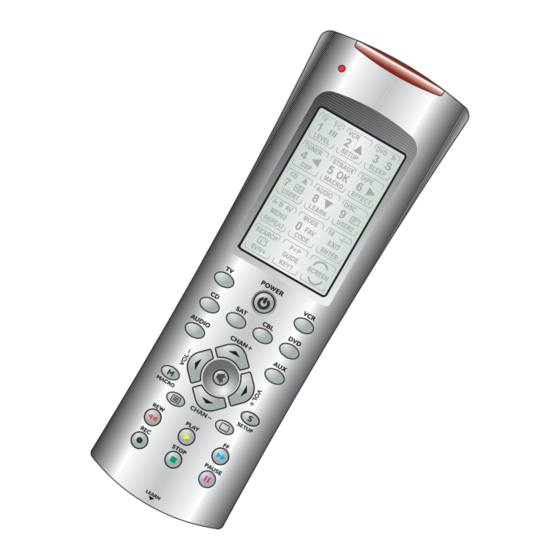

- Seite 1 TOUCH SCREEN UNIVERSALFERNBEDIENUNG MD 7373 BEDIENUNGSANLEITUNG...
-
Seite 2: Über Dieses Gerät
Über dieses Gerät Ihre Universal-Fernbedienung kann gleichzeitig bis zu acht fernbediente Geräte steuern: TV-Geräte, DVD-Player, Videorekorder, SAT-Receiver, Pay-TV-Decoder (Kabelboxen) Satellitenempfänger, CD-Player oder andere Audio-Geräte, wie etwa eine Mikrostereoanlage. Sie können alle wesentlichen Funktionen dieser Audio-Video-Geräte ausführen; das moderne Touch-Screen-Design macht die Bedienung noch komfortabler. Die Fernbedienung ist lernfähig: Funktionen, die Ihre Universal- Fernbedienungen zunächst nicht ausführen kann, können von der Original-Fernbedienung übertragen werden. -
Seite 3: Ok Im Setup-Modus
übersicht Infrarot-Sender Funktions-LED: blinkt, wenn eine Funktion ausgeführt wird. TOUCH SCREEN: LCD-Display mit 15 Tasten- feldern; die Funktionen sind im Innenteil beschrieben POWER: Ein- und Ausschalten Modus-Tasten zur Auswahl des Geräts, das bedient werden soll Nächsten/vori- gen Kanal, Titel, Lautstärkeregelung etc.* wählen Stummschaltung;... -
Seite 4: Der Touch Screen
Der TOUCH SCREEN Der links abgebildte Touch Screen stellt für die Übersicht alle Belegungen der 15 LCD-Tastenfelder gleichzeitig dar. Sie aktivieren den Touch Screen, indem Sie ihn kurz berühren oder eine der folgenden Tasten drücken: Makro-Taste, Setup-Taste oder eine Modus-Taste. Während der Bedienung hängt der aktive Screen vom gewählten Gerät ab. - Seite 5 Wichtige LDC-Tastenfelder Zifferntasten 1 - 9: Zum Eingeben von Ziffern und einstelligen Nummern, z. B. bei der Code-Programmierung oder Kanalwahl. -/--: Umschalttaste für zweistellige Nummern (nicht bei SLEEP TIMER). A/V: Auswahl des SCART-Anschlusses für DVD, SAT, Videorekorder im TV- Betrieb SEARCH: je nach Betriebsmodus: Programmkanäle, Titel usw.
-
Seite 6: Inhaltsverzeichnis
NHALTSVERZEICHNIS Sicherheitshinweise ......5 Das Gerät sicher benutzen ..... . . 5 Batterien umweltgerecht entsorgen . -
Seite 7: Sicherheitshinweise
ICHERHEITSHINWEISE Zu dieser Anleitung Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Batterien/Akkus können bei Verschlucken lebensgefäh- lich sein. Bewahren Sie deshalb das Gerät und die Batte- rien für Kleinkinder unerreichbar auf. -
Seite 8: Vorbereitung
ORBEREITUNG Bestimmungsgemäßer Gebrauch Ihre Universal-Fernbedienung dient dazu, die Funktionen mehrerer verschiedener Fernbedienungen auszuführen. Be- nutzen Sie Ihre Universal-Fernbedienung für keinen anderen Zweck. Zubehör Beachten Sie beim Auspacken, dass folgende Teile mitgeliefert wurden: Universal-Fernbedienung Bedienungsanleitung, Hersteller-Codeliste, Garantiedoku- ment Batterien einlegen Sie benötigen vier 1,5 V Mikrozellen LR03. -
Seite 9: Touch Screen/Display
Batteriewechsel Die Speicherungen (z. B. die Geräte-Codes) bleiben auch ohne Batterien erhalten. Verbrauchte Batterien gehören nicht in den Restmüll! Ge- ben Sie sie bei einer Sammelstelle für Altbatterien ab. Touch Screen/Display: Jeder Tastendruck wird durch ein Blinken und einen kurzen Si- gnalton bestätigt. -
Seite 10: Fabrikseitige Voreinstellungen (Reset)
Signalton ausschalten Sie können den voreingestellten Signalton ausschalten. Rufen Sie das SETUP-Menü auf (bei aktivem Touch Screen SETUP-Taste 2-3 Sekunden gedrückt halten; siehe S. 2). Halten Sie die STOP-Taste so lange gedrückt, bis die LED blinkt. Der Signalton ist ausgeschaltet. Um den Signalton wieder einzuschalten, halten Sie die PLAY- Taste so lange gedrückt, bis die LED blinkt. - Seite 11 durch manuelle Code-Suche durch automatische Code-Suche Das Gerät, das eingestellt werden soll, muss eingeschaltet und die Fernbedienung auf das Gerät gerichtet sein. Sie programmieren den Code über folgende Menüs ein:. Die Aufrufe werden im Folgenden beschrieben. Code manuell eingeben Die Code-Nummer(n) einer Geräteart eines Herstellers finden Sie in der beiliegenden Code-Liste.
- Seite 12 (siehe unten), keiner bestimmten Geräteart zugeordnet. Die Beschriftung dient Ihrer besseren Übersicht. Geben Sie über die LCD-Zifferntasten den dreistelligen Code ein, z. B. „002“ für ein MEDION TV-Gerät. Drücken Sie anschließend das LCD-Tastenfeld EXIT, um das Menü zu verlassen. Prüfen Sie; z. B. mittels der POWER-Taste, ob das Gerät rea- giert.
- Seite 13 und anschließend das LCD-Tastenfeld SEARCH, um den Suchlauf zu starten. Es erscheint das SEARCH SETUP MENÜ (siehe nebenstehende Abbildung). Richten Sie die Fernbedienung auf das Gerät und drücken Sie das LCD-Tasten- feld (bzw. ) oder drücken Sie die Taste CHAN+ (bzw. CHAN–) so oft, bis das zu bedienende Gerät den Kanal wechselt.
- Seite 14 Taste, auf die das Gerät reagieren muss (z. B. POWER oder PLAY). Dies ist bis zu 350 Mal notwendig, da es pro Geräteart bis zu 350 Codenummern gibt. Die Suche beginnt bei der momen- tan gespeicherten Nummer, damit bereits gesuchte Num- mern übersprungen werden.
- Seite 15 Durch Suchlauf gefundene Codes identifizieren Rufen Sie das CODE SETUP MENÜ wie oben beschrieben auf. Wählen Sie Modus-Taste (TV, VCR etc.) für das Gerät, dessen Code-Nummer einprogrammiert ist. Drücken Sie kurz die Taste SETUP. Im folgenden Menü, das nur die Felder SETUP, CODE und INFO zeigt, werden jetzt nacheinander für je ca.
-
Seite 16: Funktionen
UNKTIONEN Wenn Ihre Geräte richtig codiert wurden, können Sie sie mit der Universal-Fernbedienung ansprechen. Um ein Gerät (einen Modus) auszuwählen, drücken Sie zunächst die Modus-Taste, für die Sie das Gerät codiert haben. Im LCD- Display erscheint der gewählte Modus in einem Zifferntastenfeld (TV im Ziffernfeld 1, VCR im Ziffernfeld 2 usw.). -
Seite 17: Verschiedene Allgemeine Funkionen
Falls Sie eine Funktion gar nicht ausführen können, nutzen Sie die Lernfunktion der Universal-Fernbedienung (siehe “Lernfunk- tion” auf Seite 19). Verschiedene allgemeine Funkionen Universal-Funktion Lautstärke/Mute Lautstärke und Stummschaltung können Sie aus jedem Modus heraus ausführen, ohne erst in den TV-Modus zu wechseln. Auf diese Weise können Sie z. - Seite 18 Wählen Sie das erste Gerät mit einer Modus-Taste. Es er- scheint das zweite TOGGLE-Menü. Sie können jetzt mit maximal drei Tasten eine Funktion wäh- len bzw. eine maximal dreistellige Programmnummer einge- ben. Die Tasten MODE, MAKRO, SETUP, SCREEN sowie Kombinationen mit SHIFT können Sie nicht wählen. SCREEN zählt als ein Tastendruck.
-
Seite 19: Einige Funktionen Im Video-Bereich
ALL-ON/OFF-Funktion Sie können die POWER-Funktion auf alle codierten Geräte gleichzeitig anwenden, indem Sie die POWER-Taste folgender- maßen drücken: 1. POWER einmal kurz drücken 2. Sofort (innerhalb einer Sekunde) noch mal drücken und län- ger als zwei Sekunden gedrückt halten. Alle Geräte werden nacheinander angesprochen (an- bzw. aus- geschaltet). - Seite 20 Rufen Sie den Modus (das Gerät) auf, dessen Kanäle Sie durchsuchen möchten. Drücken Sie das LCD-Tastenfeld SEARCH und lassen Sie die Fernbedienung auf das Gerät gerichtet. Die Kanäle werden im Dreisekundentakt nacheinander aufgerufen. – Wenn Sie eine andere Taste drücken, stoppt die Kanalsuche. –...
-
Seite 21: Lernfunktion
Der TV Sleep Timer ist jetzt aktiviert. Lassen Sie die Fernbedie- nung auf das TV-Gerät gerichtet, damit sich das Gerät nach der vorgegebenen Zeit aussschalten kann. Lernfunktion Mit der Lernfunktion können Sie Funktionen Ihrer Original-Fern- bedienung auf die Universal-Fernbedienung übertragen. Sie können pro Modus, d. - Seite 22 Rufen Sie das SETUP-Menü auf (bei aktivem Touch Screen SETUP-Taste 2-3 Sekunden gedrückt halten; siehe S. 2). Drücken Sie das LCD-Tastenfeld LEARN. Es erscheint das er- ste LEARN-Menü (1). Drücken Sie die Modus-Taste für das entsprechende Gerät auf der Universal-Fernbedienung (z. B. TV). Es erscheint das volle LCD-Display mit den Zifferntasten (2).
-
Seite 23: Makros Programmieren
Drücken Sie das Tastenfeld OK, um den Vorgang abzuschlie- ßen, oder drücken Sie LEARN erneut, um eine weitere Funk- tion einzuprogrammieren. Zum Schluss drücken Sie das Tastenfeld EXIT. Wenn eine Funktion über eine „gelernte“ Taste ausgeführt wird, ertönt der Signalton zwei- statt einmal. Alle gelernten Funktionen löschen Rufen Sie das SETUP-Menü... - Seite 24 Drücken Sie das LCD-Tastenfeld MACRO. Es erscheint das erste MAKRO-Menü (1): Drücken Sie das Ziffernfeld, unter dem das Makro abgelegt werden soll. Es erscheint das zweite Makro-Menü (2). Drücken Sie eine Modus-Taste (Geräteauswahl, z. B. VCR) für das Gerät, mit dem Sie beginnen möchten. Es erscheint das dritte Makro-Menü...
-
Seite 25: Technische Daten
Verzögerung einbauen Es kann sinnvoll sein, eine Zeitverzögerung vor einen Befehls- schritt einzubauen, um z. B. eine Aufwärmphase für das TV- Gerät zu berücksichtigen. Drücken Sie beim Eingeben der Schritte (SETUP-Menü 3) an der Stelle, wo die Zeitverzögerung eingebaut werden soll, die SETUP-Taste. - Seite 26 MTC MedionService Center Freiherr-vom-Stein-Str. 131 D-45473 Mülheim/Ruhr Tel. 01805 / 633 633 Fax 01805 / 665 566 (0,12 Euro/Minute innerhalb des Festnetzes der Dt. Telekom) ce-support@medion.com www.medion.com...
