4.

DIP-SCHALTEREINSTELLUNG

1) Die Dip-Schaltereinstellung sollte bei
ausgeschalteter Stromversorgung der
Raumklimaanlage erfolgen. Bei
eingeschalteter Stromversorgung sind
diese Einstellungen ungültig.

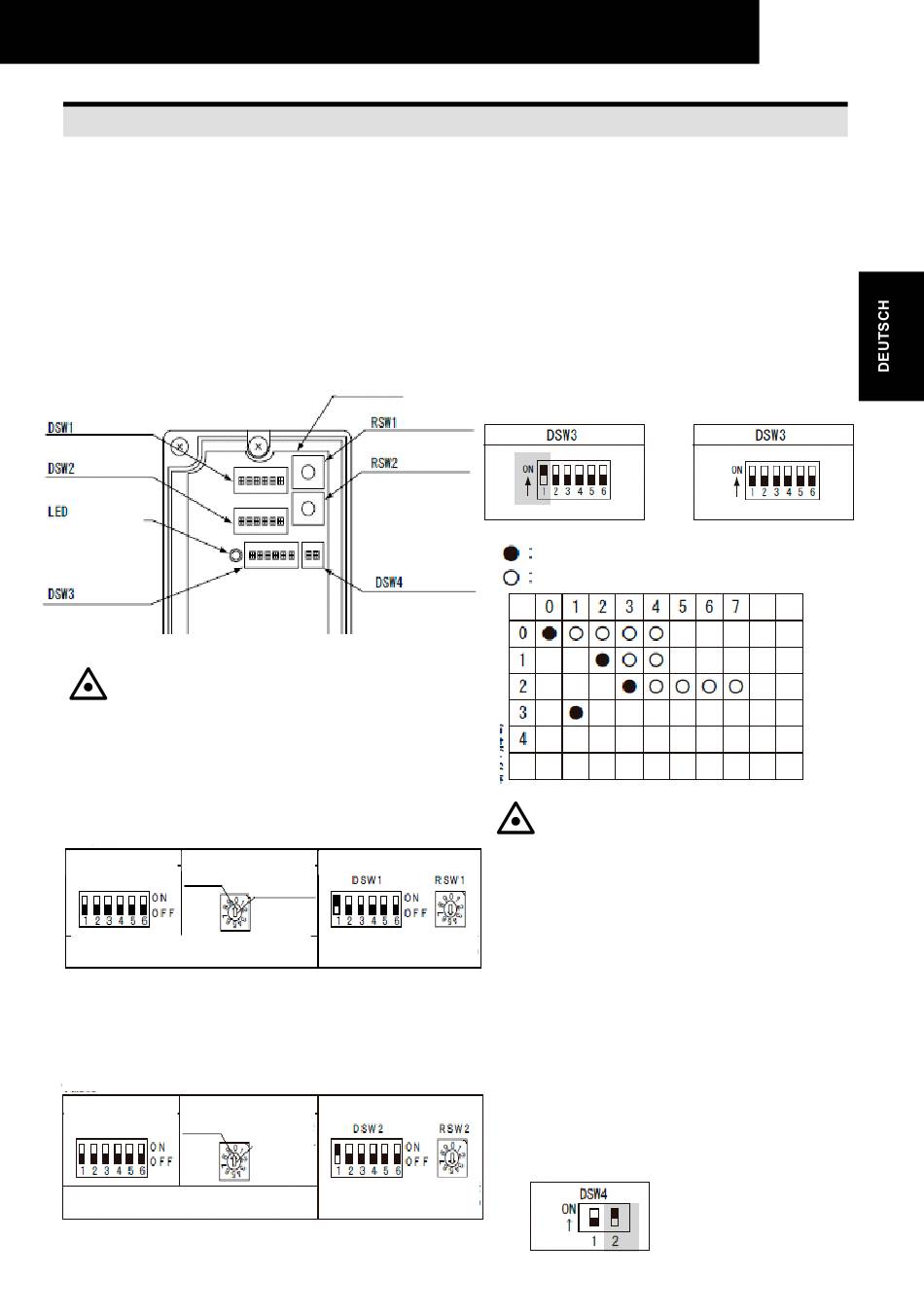

2) Installationsposition des Dip-Schalters
sieht folgendermaßen aus.
(Einstellung Kühlkreislaufnr.)
(Einstellung der
(H-LINK-
Übertragung)
(Neben-Einstellung)
VORSICHT:
Stellen Sie nicht mehrere Pins von
DSW1 und DSW2 auf ON.
3) Die Kühlkreislaufnr. wird durch RSW1 und
DSW1 eingestellt.
Einstellung der Kühlkreislaufnr.
RSW1 (Einerstelle)
DSW1
(Zehntelstelle)
Position
DSW1 und RSW1 sind werkseitig auf 0 gesetzt.
Bis zu 15 Systeme können eingestellt werden
4) Die Gerätenr. wird durch RSW2 und
DSW2 eingestellt.
Einstellung der Gerätenummer
RSW2 (Einerstelle)
DSW2
(Zehntelstelle)
Position
DSW2 und RSW2 sind werkseitig auf 0 gesetzt.
Bis zu 15 Systeme können eingestellt werden
PCB
(Einstellung
Kühlkreislaufnr.)
(Einstellung der
Gerätenummer)
(Sicherungsrückstellun
g,
Einstellung
Anschlusswiderstand)
Bsp.) Einstellung in 15 Systemen
Einstellen durch
Einstecken eines
Die Position ist
Pin Nr. 1 ist OFF
auf 5 gestellt.
Bsp.) Einstellung in 15 Systemen
Einstellen
durch
Einstecken
eines
Schraubendreh
ers.
Pin Nr. 1 ist OFF
DIP-SCHALTEREINSTELLUNG
5) Neben-Einstellung
Stellen Sie bei Einstellung mehrerer RAC-
Adapter im selben Kühlkreislauf den RAC-
Adapter mit der kleinsten Gerätenr. als
Haupt ein. Ist nur ein RAC-Adapter in
einem Kühlsystem vorhanden, sollte
dieser Adapter als Haupt eingestellt
werden. Einstellung durch Ändern des
DSW3.
− Haupt-Einstellung
Haupt-Einstellung
Werkseitige Einstellung (Neben-Einstellung)
VORSICHT:
Stellen Sie nicht mehrere Hauptadapter
in einem Kühlkreislauf ein.
6) Wird fälschlicherweise eine
Hochspannung an die H-LINK-Kabel
gelegt, wird die in einem
Übertragungsschaltkreis der PCB
installierte Sicherung ausgelöst. Stellen
Sie in diesem Fall nach der korrekten
Verkabelung Pin Nr. 2 des DSW4 der
PCB auf ON, um den
Übertragungsschaltkreis wieder
herzustellen. (Bei Wiederholung dieses
Fehlers wird der Übertragungsschaltkreis
nicht wieder hergestellt.)
PCB
Die Position
ist auf 5
gestellt.
5
−
Werkseitige
Einstellung (Neben-
Einstellung)
Pin Nr. 2 von DSW4 auf
ON stellen.
