4 VERKABELUNG

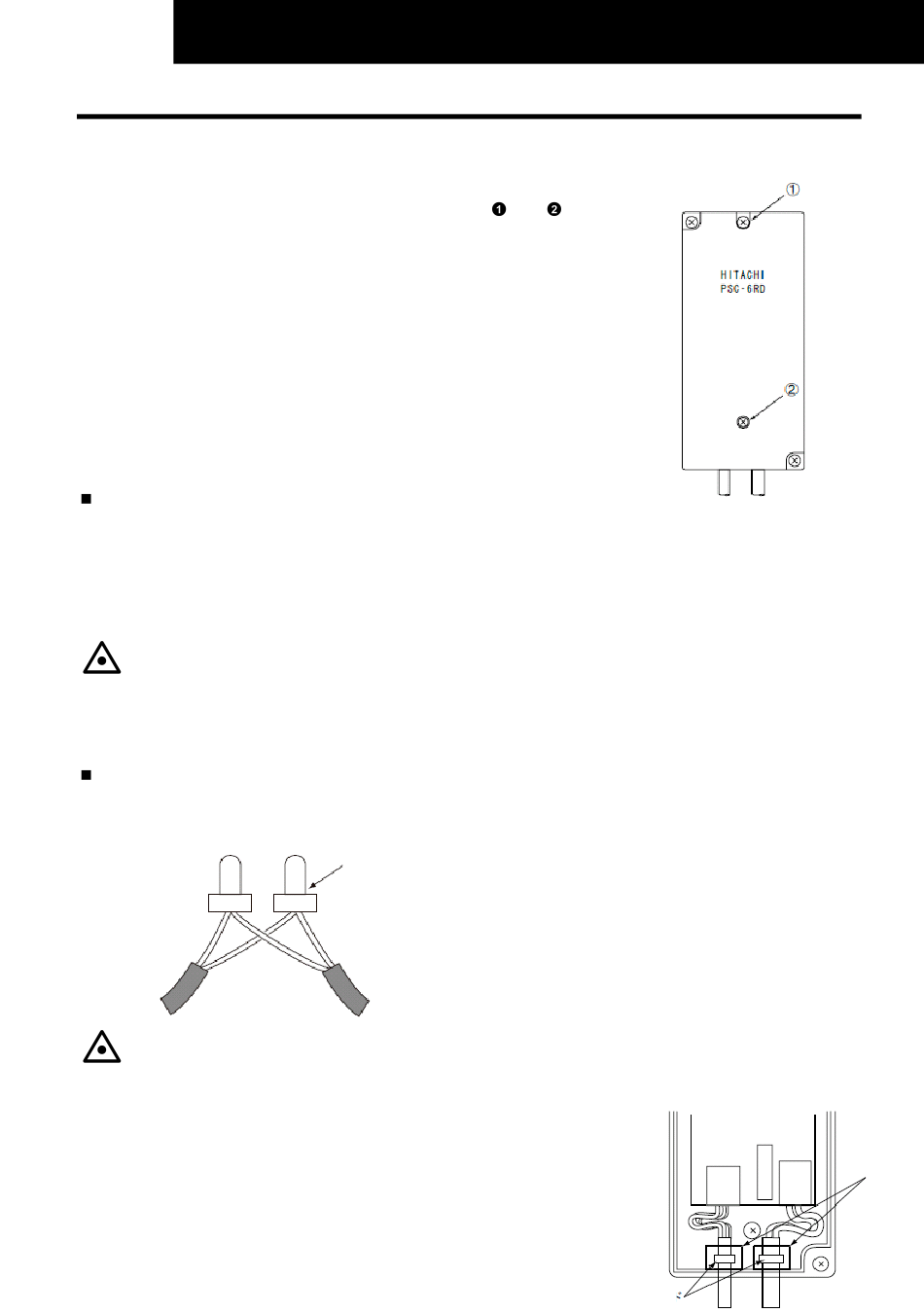

3.2. INTERNE KOMPONENTEN UND KABELANSCHLÜSSE
3.2.1. ZUGANG
Öffnen Sie die Abdeckung, indem Sie die Schrauben
3.2.2. KABELANSCHLUSS
Verbindung mit der Raumklimaanlage
(i) Entfernen Sie die Frontabdeckung der Raumklimaanlage und die Abdeckung des Schaltkastens.
(ii) Das mit dem Anschluss des RAC-Adapters verbundene Kabel muss mit dem Anschluss der
Innengeräte-PCB verbunden werden.
(iii) Achten Sie beim Montieren der Schaltkastenabdeckung darauf, dass Sie die Kabel nicht
einklemmen. In den Installationshandbüchern der einzelnen Raumklimaanlagen finden Sie
genaue Anleitungen, wie die Kabel des RAC-Adapters anzuschließen und zu verlegen sind.
VORSICHT:
Ziehen Sie den Stecker der Stromversorgung heraus, bevor Sie mit den Arbeiten beginnen.
Schalten Sie den Trennschalter der Stromversorgung auf AUS, falls die Stromversorgung über
ein Außengerät erfolgt.
Anschluss des Übertragungskabels
Das an den RAC-Adapter angeschlossene H-LINK-Übertragungskabel soll an H-LINK
angeschlossen werden.
Beiliegenden
Anschluss
verwenden
RAC-Adapter
H-LINK-Verkabelung
VORSICHT:
- Eine fehlerhafte Verkabelung kann einen Ausfall des RAC-Adapters
verursachen. Achten Sie besonders darauf, keine Hochspannung wie
400/230V WS anzuschließen.
- Nehmen Sie die Verkabelung nicht vor, solange die Zentraleinheit
oder der RAC-Adapter an die Stromversorgung angeschlossen ist.
Fehlfunktionen können die Folge sein. Schalten Sie die Geräte vor
der Verkabelung AUS.
- Das Kabel am RAC-Adapter darf den Stecker nicht überlasten.
- Klemmen Sie das Kabel beim Anbringen der Abdeckung des RAC-
Adapters nicht ein.
- Das Klebeband sollte sich an der angegebenen Position befinden.
und
Anschluss (Zubehör)
An anderes
Anschlussgerät von H-
entfernen.
Klebeband
Feste
Position
