Kranzle B 16/220 Betriebsanleitung Seite 3

10
9
2
Wasser
Aufbau

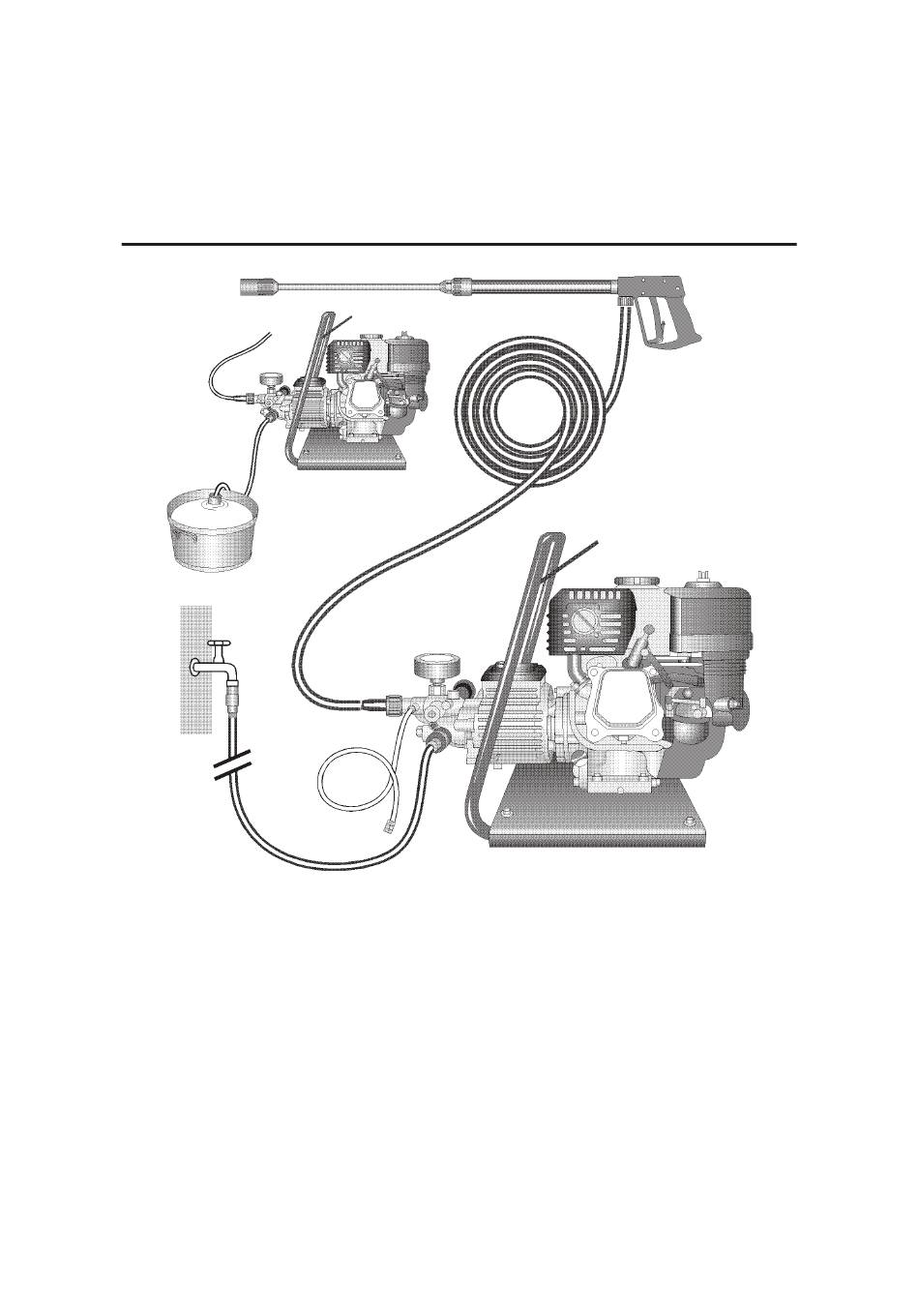

Die KRÄNZLE B 10/200 + B 13/150 + B 16/220 - Hochdruckreiniger sind tragbar-
fahrbare Maschinen. Der Aufbau ist aus dem Schema zu ersehen.
Funktion
1 Zulauf Wasseranschluß mit Filter
2 Ansaugschlauch mit Filterkorb
(Sonderzubehör) Best. Nr. 15.038 3
3 Hochdruckpumpe
4 Manometer mit Glyzerinfüllung
5 Druckregelventil-Sicherheitsventil
Ersatzteile auf www.gluesing.net
Beschreibung
8
7
4
5
3
6
1
6 Hochdruck-Injektor für Waschmittel
(nicht bei B 10/200)
7 Hochdruckschlauch
8 Spritzpistole
9 Wechsel-Strahlrohr
10 Regeldüse
10a B10/200 nur mit Schmutzkiller
3
