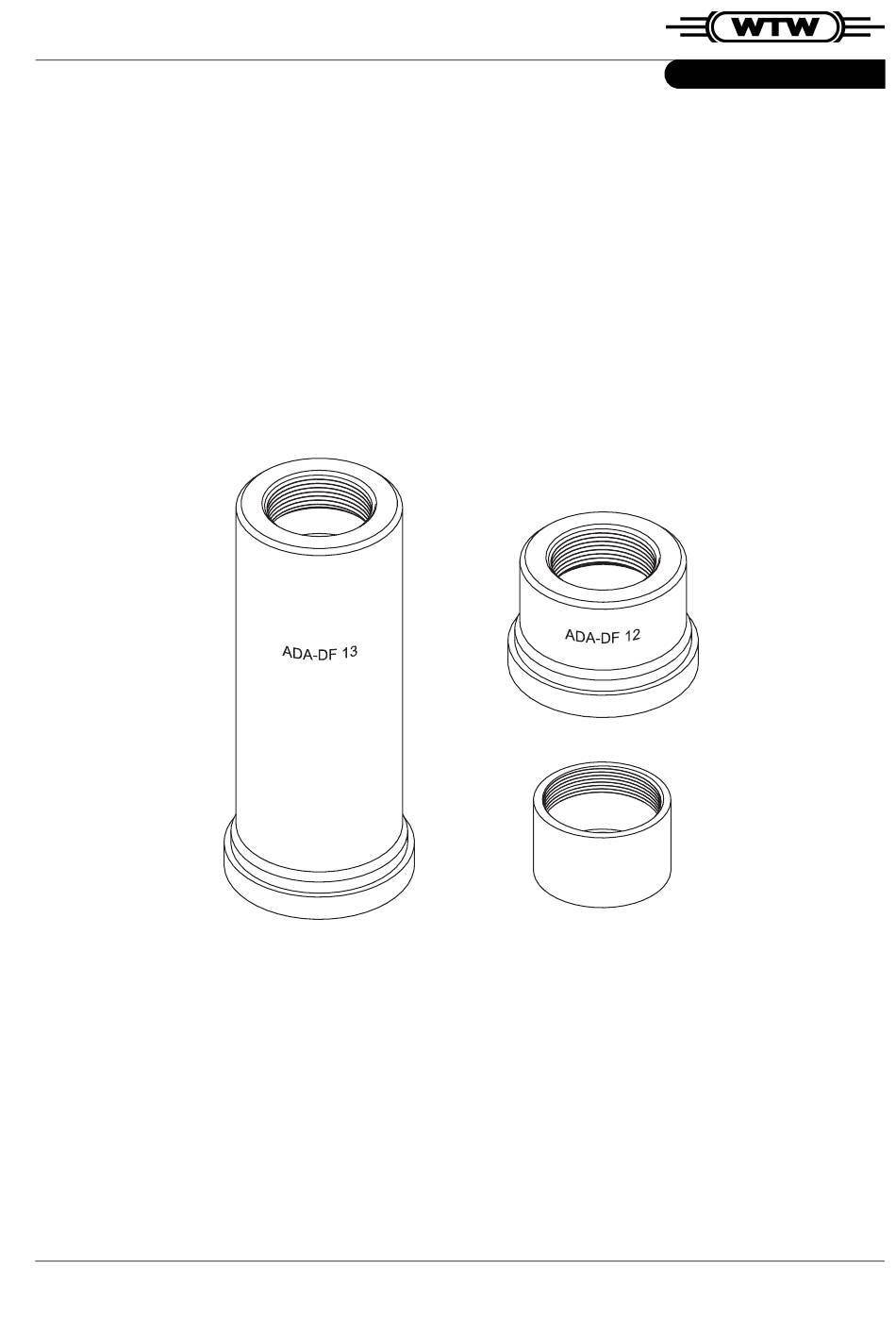

Montageanleitung Montageanleitung Installation instructions Installation instructions ADA-DF 12 / -DF 13 Sensoradapter zum Einbau in Einschweißstutzen Fixierring für SensoLyt Montageanleitung Seite 1 Installation instructions Page 7 ba75361de01 01/2003...
Seite 2
Druck- und Temperaturbelastungen spezifiziert sind (Beispiel pH- Einstabmesskette SensoLyt SEA-HP, Best.-Nr. 109 118). Nähere Informationen dazu finden Sie im WTW-Katalog oder im Internet. WTW übernimmt keine Haftung für Schäden, die durch die Verwendung anderer Messketten entstehen.
ADA-DF 12 / -DF 13 Einbauempfehlungen Einbauempfehlungen Grundtypen der Installation 45 ° 45 ° Strömungs- Minimaler Abstand: 80 mm richtung Die optimale Einbaulage muss für den Sensortyp und die Applikation individuell ermittelt werden. Einflussfaktoren günstig Ausreichende Anströmung des A, B...
ADA-DF 12 / -DF 13 Installation Installation Hinweis Beachten Sie auch das Kapitel I der Sensor- NSTALLATION Betriebsanleitung sowie die Montageanleitung des Einschweißstutzens. Sensor einbauen Den Schutzring (1) vom (Beispiel) Sensor abschrauben und über das Sensorkabel abziehen. Den O-Ring (2) auf einwandfreien Zustand überprüfen und mit...
Technische Daten ADA-DF 12 / -DF 13 Technische Daten Betriebsdruck Druckdifferenz Max. +10 (10 bar Überdruck) Innen Außen Betriebstemperatur 0 ... +60 °C, frostfrei Abmessungen Gesamtlänge ADA-DF 12 38 mm ADA-DF 13 130 mm Flanschdurchmesser 56 mm Materialien Adapter Edelstahl 1.4571 Fixierring Ersatz-O-Ring für Sensor...
Seite 7
Installation instructions ADA-DF 12 / -DF 13 Sensor adapter for installation in welding socket Fixing ring for SensoLyt Installation instructions...
Seite 8
(for example pH combination electrode SensoLyt SEA-HP, order no. 109 118). For more information, refer to the WTW catalog or the Internet. WTW assumes no liability for damages caused by using different electrodes.
ADA-DF 12 / -DF 13 Installation recommendations Installation recommendations Basic types of installation 45 ° 45 ° Flow Minimum distance: 80 mm direction The optimum installation location must be individually deter- mined for the type of sensor and the application.
Seite 10
Installation recommendations ADA-DF 12 / -DF 13...
Seite 11
ADA-DF 12 / -DF 13 Installation Installation Note Please also observe the I chapter of the sensor NSTALLATION operating manual as well as the operating manual of the welding socket. Installing the sensor Unscrew the protection (example) ring (1) from the sensor and pull it off over the sensor cable.
Technical data ADA-DF 12 / -DF 13 Technical data Operating pressure Pressure difference Max. +10 (10 bar inner outer overpressure) Operating 0 ... +60 °C, frost-free temperature Total length ADA-DF 12 38 mm Dimensions ADA-DF 13 130 mm Flange diameter...
