Inhaltszusammenfassung für wtw ADA-DF 11

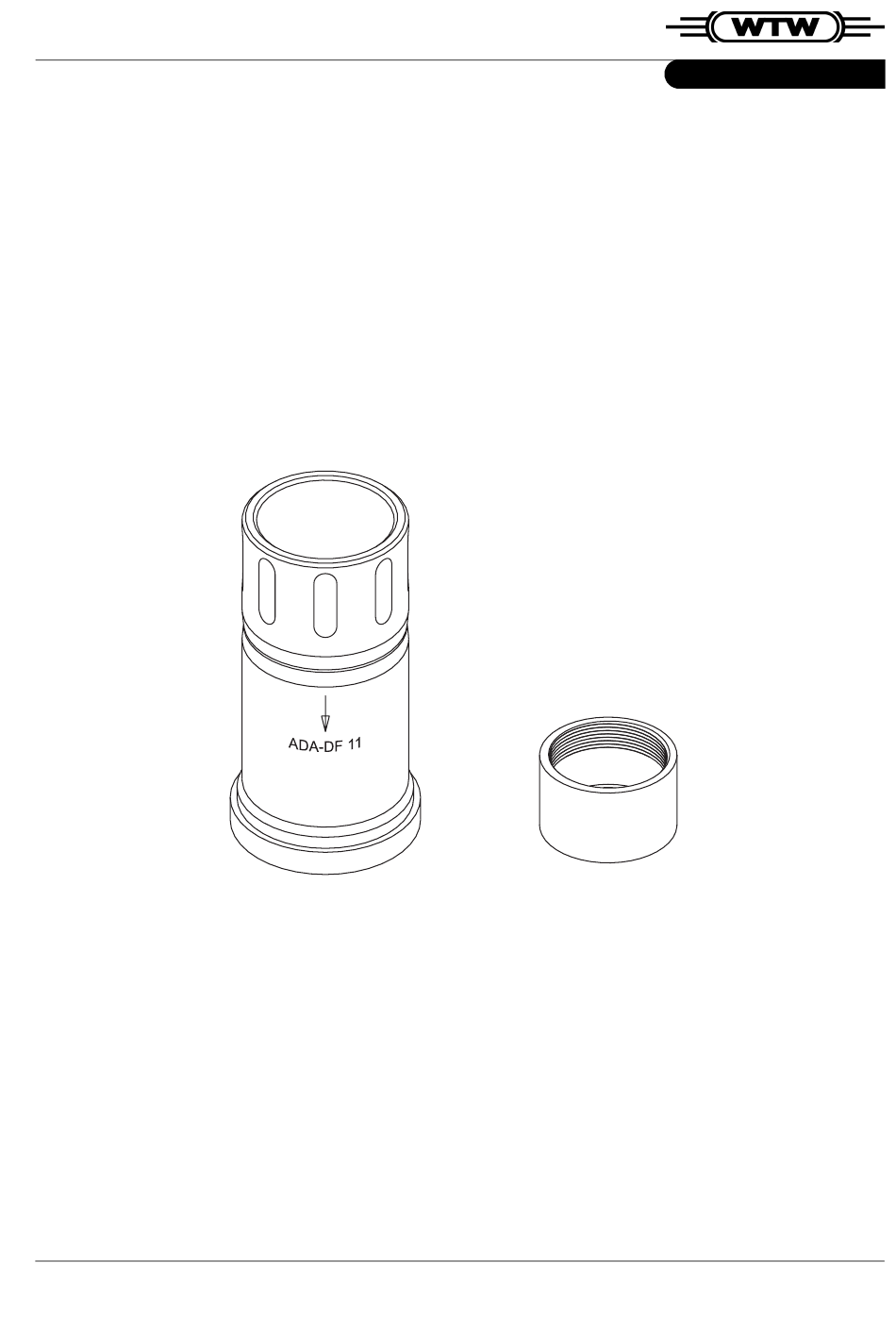

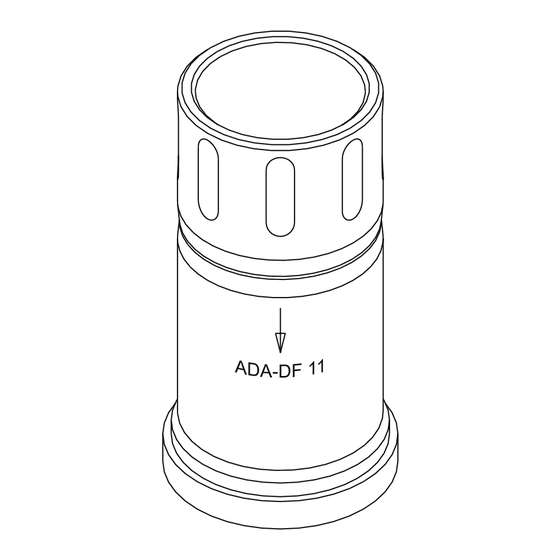

- Seite 1 Montageanleitung Montageanleitung Installation instructions Installation instructions ADA-DF 11 Sensoradapter zum Einbau in Einschweißstutzen Fixierring für TFK / SensoLyt Montageanleitung Seite 1 Installation instructions Page 11 ba75363de01 01/2003...
- Seite 2 Druck- und Temperaturbelastungen spezifiziert sind (Beispiel pH- Einstabmesskette SensoLyt SEA-HP, Best.-Nr. 109 118). Nähere Informationen dazu finden Sie im WTW-Katalog oder im Internet. WTW übernimmt keine Haftung für Schäden, die durch die Verwendung anderer Messketten entstehen.
-
Seite 3: Einbauempfehlungen
ADA-DF 11 Einbauempfehlungen Einbauempfehlungen Allgemeine Einbauempfehlungen Grundtypen der Installation 45 ° 45 ° Strömungs- Minimaler Abstand: 80 mm richtung Die optimale Einbaulage muss für den Sensortyp und die Applikation individuell ermittelt werden. Einflussfaktoren günstig Ausreichende Anströmung des A, B Sensorelements Beladung des Messmediums mit langen Fasern - Vermeidung des Hängenbleibens... - Seite 4 Einbauempfehlungen ADA-DF 11...
- Seite 5 ADA-DF 11 Einbauempfehlungen...
- Seite 6 Einbauempfehlungen ADA-DF 11 Spezielle Einbauempfehlungen: VisoTurb 700 IQ und ViSolid 700 IQ Hinweis Beachten Sie bitte auch die allgemeinen Grundlagen im Kapitel I der Sensor-Betriebsanleitung. Dort NSTALLATION finden Sie wichtige Hinweise zur Optimierung des Einbaus. Rohrinstallation 45 ° ADA-DF 11...
- Seite 7 ADA-DF 11 Einbauempfehlungen Rohrinstallation 90 ° ADA-DF 11 Pfeilmarkierung in diese Richtung ESS 700 VA/ Hinweis Die 90 °-Rohrinstallation eignet sich nur für große Rohrdurchmesser bzw. hohe Trübungs/Feststoff-Werte. In den anderen Fällen ist eine 45 °-Installation vorzuziehen. Als Einbauort eine Stelle mit möglichst großem Rohrdurchmesser wählen.
- Seite 8 Einbauempfehlungen ADA-DF 11 Sonstige Behälter ADA-DF 11 ESS 700 VA/ Keine störenden Flächen 10 cm 10 cm in diesem Bereich! Einbauwinkel 90 ° Abstand Einbauöffnung zur gegenüberliegenden Wand möglichst groß. Der Bereich vor den Messfenstern (schraffierte Fläche im Bild) muss frei von störenden Flächen sein.
-
Seite 9: Installation
ADA-DF 11 Installation Installation Hinweis Beachten Sie auch das Kapitel I der Sensor- NSTALLATION Betriebsanleitung sowie die Montageanleitung des Einschweißstutzens. Sensor einbauen Die beiden Hälften des (Beispiel) Halterings (1) mit dem dünnen O-Ring (2) zusammenfügen. Haltering über den Sensor führen und in der Nut (3) einrasten lassen. -
Seite 10: Technische Daten
Technische Daten ADA-DF 11 Hinweis Die weitere Montage entnehmen Sie bitte der Montagean- leitung des Einschweißstutzens. Technische Daten Betriebsdruck Druckdifferenz Max. +10 (10 bar Überdruck) Innen Außen Betriebstemperatur 0 ... +60 °C, frostfrei Abmessungen Gesamtlänge im ca. 140 mm verschraubten Zustand...
