wtw ADA-DF9/SW Montageanleitung

3
1
2
Zulässiger
Temperaturbereich
Zulässiger pH-Bereich
Materialien
ba75940de01 06/2011
ADA-DF9/SW
Sensoradapter
Hinweis
Der Sensor wird im Adapter über einen Haltering fixiert, der in eine Nut
am Sensorschaft einrastet. Die Position der Nut bestimmt die Lage
(Eindringtiefe) des Sensors in der Durchflusseinrichtung. IQ SW-Sen-
soren ab Herstelldatum ca. 05/2011 besitzen eine zweite Nut. Damit
kann der Sensor mit zwei verschiedenen Eindringtiefen montiert wer-
den.

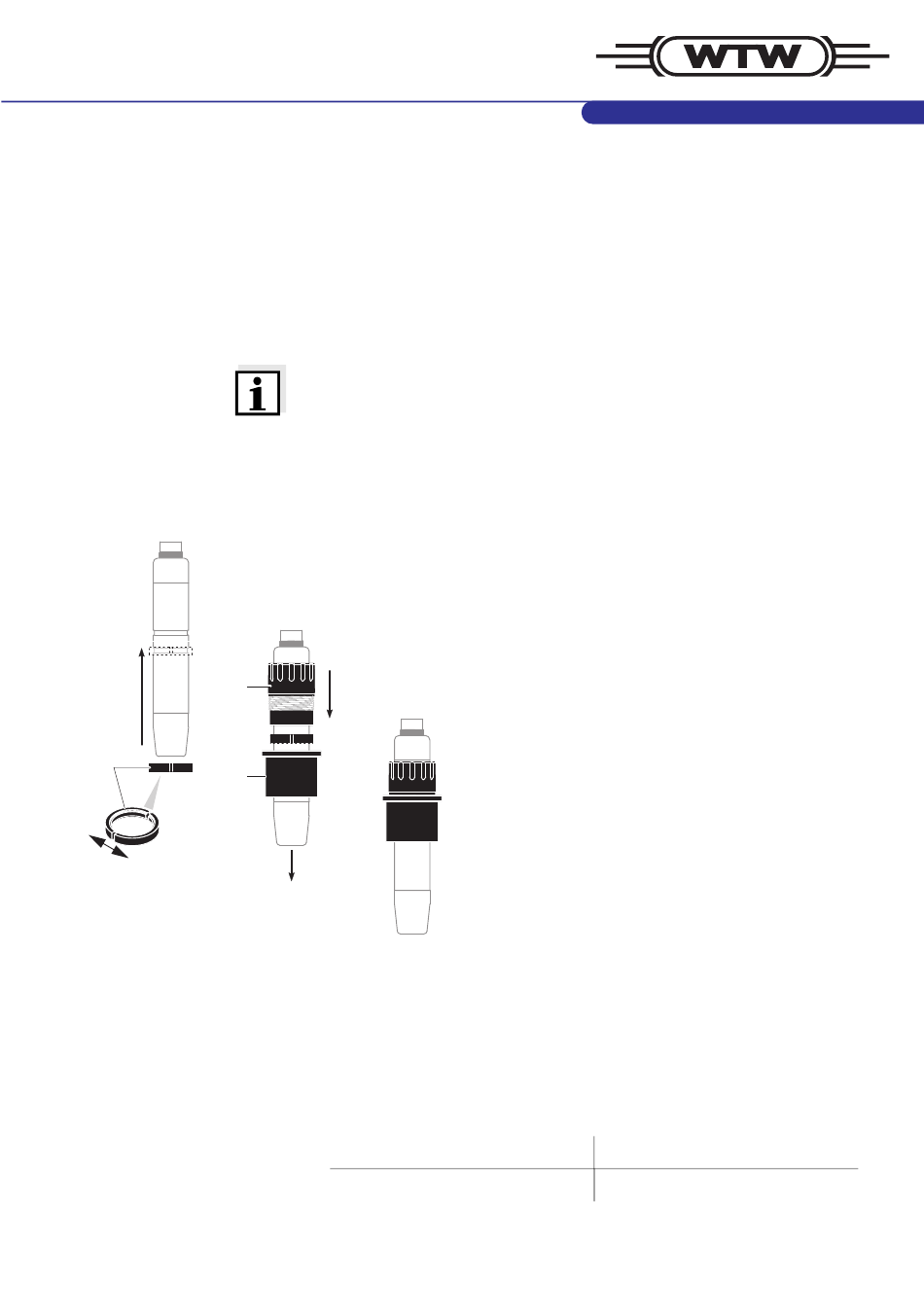

Montage
1
2
3
Der Sensor ist für den Einbau in die Durchfluss-
einrichtung (z. B. EBST-SW) vorbereitet.
Technische Daten
0 ... 50 °C (32 ... 122 °F)
4 ... 12
Kunststoffteile
O-Ring
Den Haltering (Pos. 1) vorsichtig an der
Ringöffnung aufspreizen, über den
Sensorschaft schieben und in der
entsprechenden Nut einrasten lassen.
Den Sensor bis zum Anschlag in die Hülse
(Pos. 2) einführen.
Die Überwurfmutter (Pos. 3) von der
Steckkopfseite her über den Sensorschaft
schieben und bis zum Anschlag mit der
Hülse verschrauben.
POM
NBR
Montageanleitung
