5. Parametereinstellung

5.5. 16-** Datenanzeigen

5.5.1. 16-6* Anzeig. Ein-/Ausg.
Parameter mit E/A-Datenanzeigen, z. B. Analog, Digital, Puls usw.

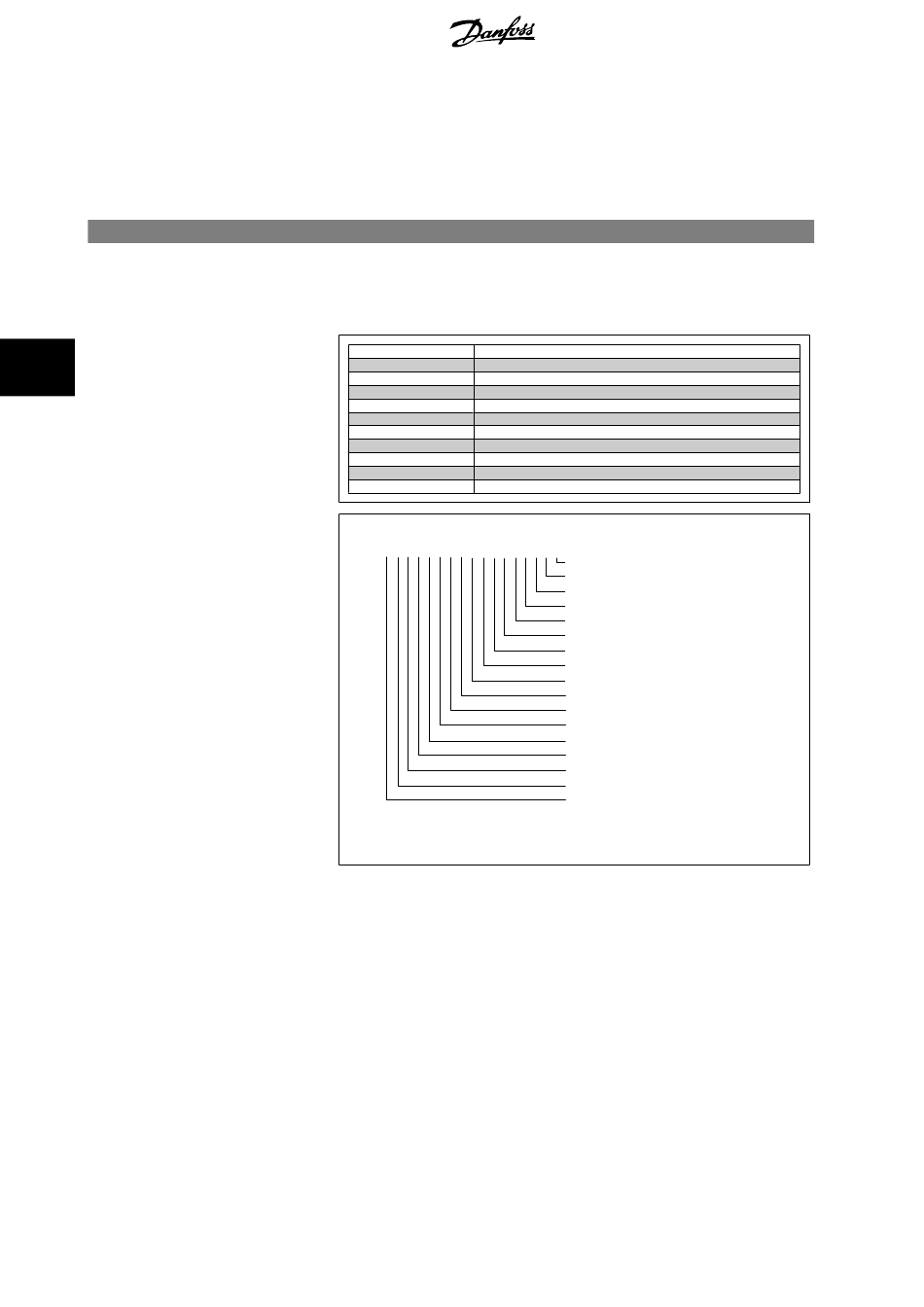

16-60 Digitaleingänge
Range:
0 [0 - 63]
5
22
Funktion:
Zeigt die Signalzustände der aktiven Digitaleingänge. Beispiel: Eingang 18 entspricht Bit 5. „0" =
kein Signal, „1" = angeschlossenes Signal. Bit 6 ist umgekehrt belegt, ein = „0", aus =
„1" (Sich.Stopp-Eingang).
Bit 0 Digitaleingang, Klemme 33
Bit 1 Digitaleingang, Klemme 32
Bit 2 Digitaleingang, Klemme 29
Bit 3 Digitaleingang, Klemme 27
Bit 4 Digitaleingang, Klemme 19
Bit 5 Digitaleingang, Klemme 18
Bit 6 Digitaleingang, Klemme 37
Bit 7 Digitaleingang Universal-E/A X30/4
Bit 8 Digitaleingang Universal-E/A X30/3
Bit 9 Digitaleingang Universal-E/A X30/2
Bit 10-63 Reserviert für weitere Klemmen
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
MI.33.G2.03 - VLT® ist ein eingetragenes Warenzeichen von Danfoss.
Erweiterte Relaiskarte für FC 300 – Anleitung
DI T-33
DI T-32
DI T-29
DI T-27
DI T-19
DI T-18
DI T-37
DI X30/4
DI X30/3
DI X30/2
DI X46/13
DI X46/11
DI X46/9
DI X46/7
DI X46/5
DI X46/3
DI X46/1
130BA894.10
