5. Parametereinstellung
5
5-42 Aus Verzög., Relais
Ermöglicht eine Verzögerung der Relaisabschaltzeit. Siehe auch Par. 5-40.
Array [8]
0,01 s* [0,01 - 600,00 s.]
5.3. 6-** Analogausgänge

5.3.1. 6-7* Analogausgang 3

Parameter zum Konfigurieren und Skalieren von Analogausgang 3 (Kl. X45/1 und X45/2). Analogausgänge sind Stromausgänge: 0/4–20 mA Die Auflösung
am Analogausgang ist 11 Bit.
6-70 Kl. X45/,1 Ausgang
Option:
[0] Ohne Funktion
[52] MCO 305 0-20 mA
[53] MCO 305 4-20 mA
[100] Ausgangsfrequenz 0-20 mA
[101] Sollwert 0-20 mA
[102] Istwert
[103] Motorstrom 0-20 mA
18
(Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5 [4], Relais 6 [5], Relais 7 [6],

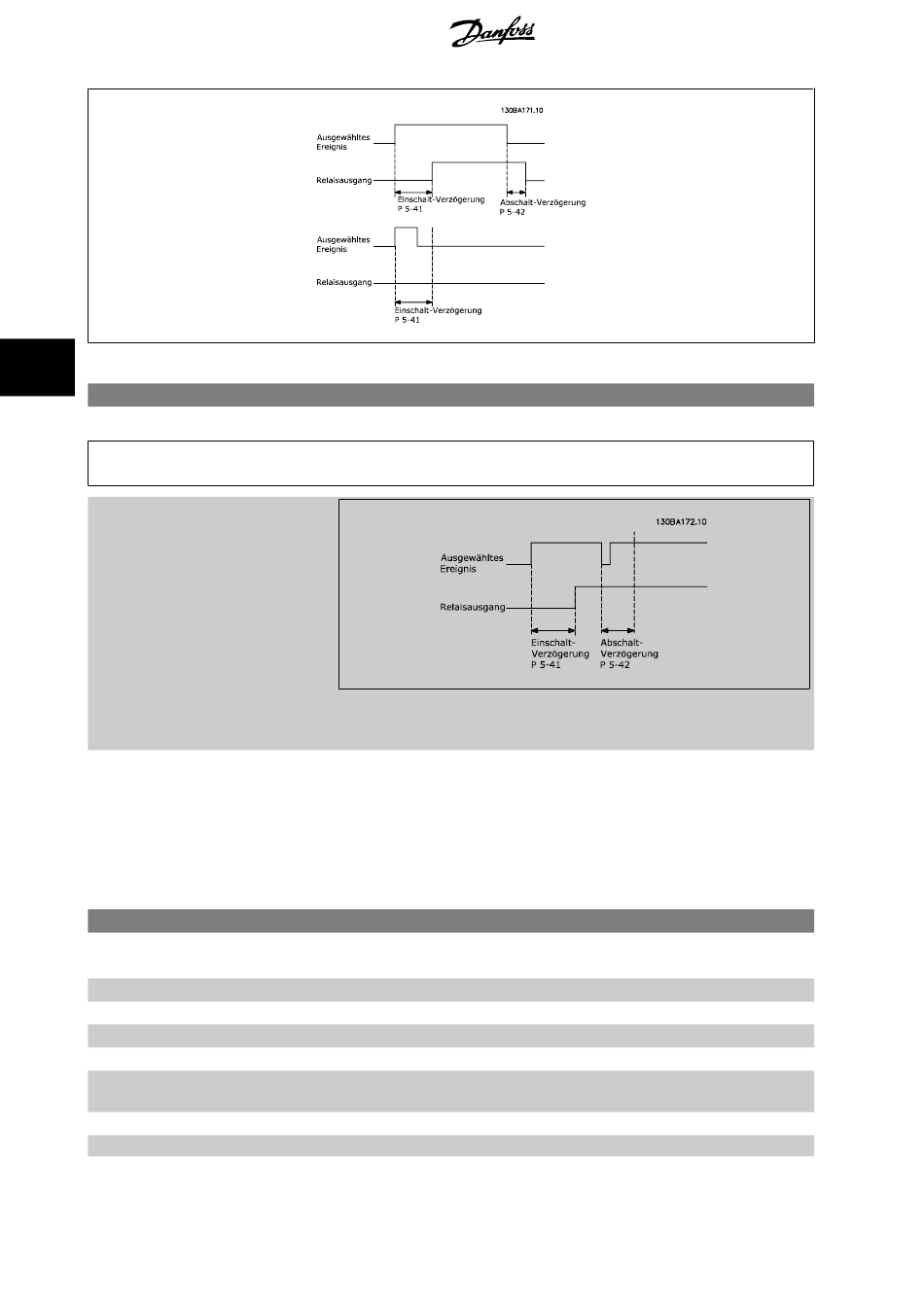

Ändert sich der ausgewählte Ereigniszustand vor Ablauf der Ein- oder Ausschaltverzögerung, hat
dies keine Auswirkung auf den Relaisausgang.
Funktion:
Dieser Parameter definiert die Funktion des Analogausgangs 1, Klemme X45/1.
Kein Signal am Analogausgang.
(0-100 Hz = 4-20 mA)
Par. 3-00 [Min. bis Max.] 0 % = 0 mA; 100 % = 20 mA
Par. 3-00 [-Max - Max] -100% = 0 mA; 0% = 10 mA; +100% = 20 mA
Wert aus Par. 16-37. Max.-WR-Strom (160 % Strom) = 20 mA.
