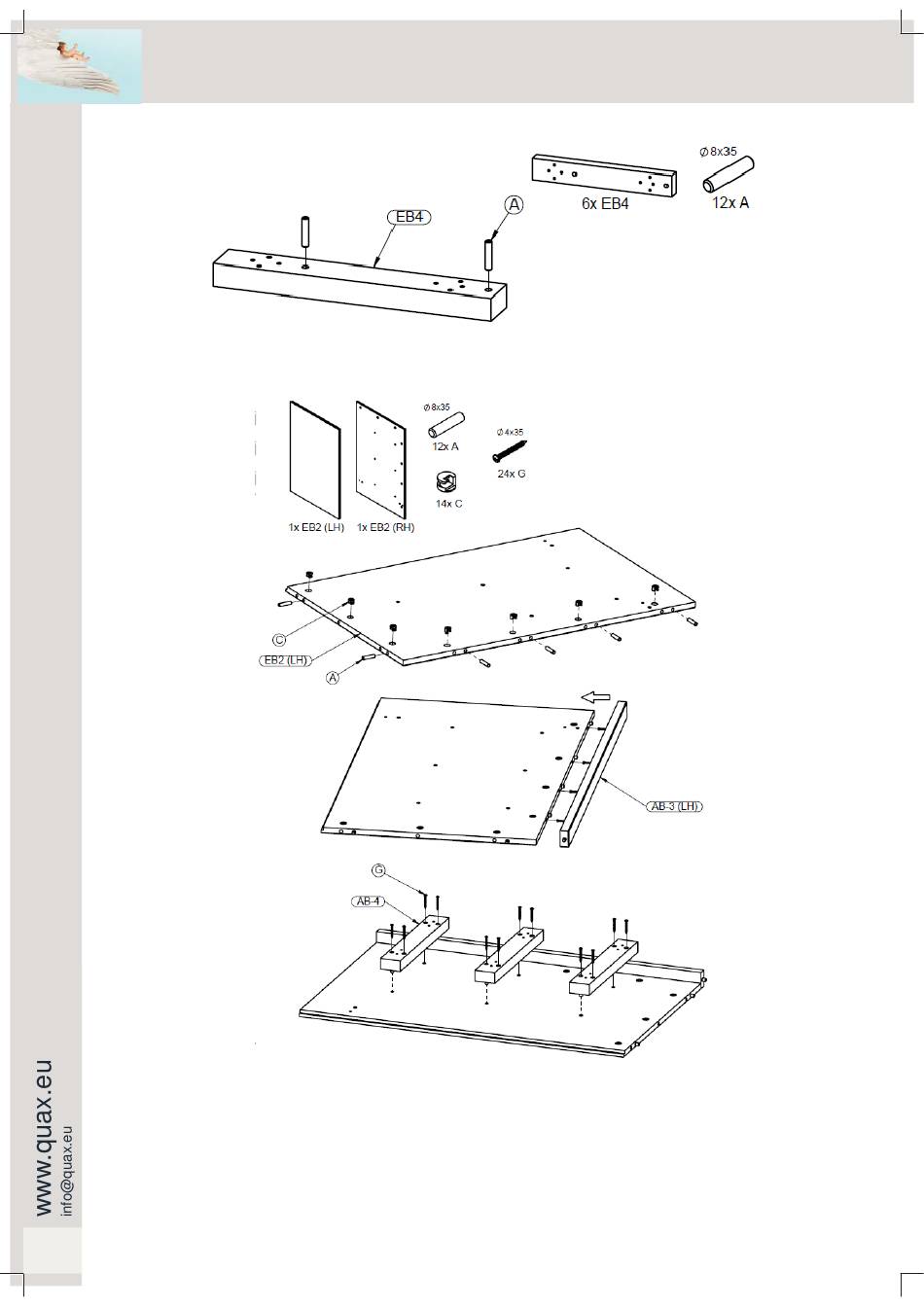

Stap 4 : Gebruik de zes verdikkingsblokken EB4 en twaalf houten drevels A
Duw twee houten drevels (A) in de boringen op de onderkant van ieder verdikkingsblok (EB4).
Stap 5 : Gebruik de onderdelen AB3 van stap 3, de onderdelen AB4 van stap 4, beide eindzijden EB2 LH en
EB2 RH, twaalf houten drevels A, veertien excentrieken C en vierentwintig houtschroeven G
Duw zes houten drevels (A) in de boringen op de zijkanten van de eindzijden (EB2 LH en EB2 RH). Duw
zeven excentrieken (C) in de boringen aan de binnenkant van de eindzijden. Duw de kroonlijsten (AB3) met
hun verbindingsbouten in de boringen aan de voorkant en over de houten drevels van de eindzijden. Draai de
excentrieken vast. Duw de verdikkingsblokken (AB4) met hun houten drevels in de boringen aan de binnenkant
van de eindzijden. Duw de houtschroeven (G) in de boringen van de verdikkingsblokken en draai ze vast in de
eindzijden.
6
Kinderbed met verstelbare bodem
54 03 54xx
01 01 43XX
KInderbett mit verstelbarer Boden
Commode met drie laden
Kommode mit drei Schubladen
Commode avec trois tiroirs
Lit enfant avec fond réglable
Chest of three drawers
Babybed with adjustable bottom
