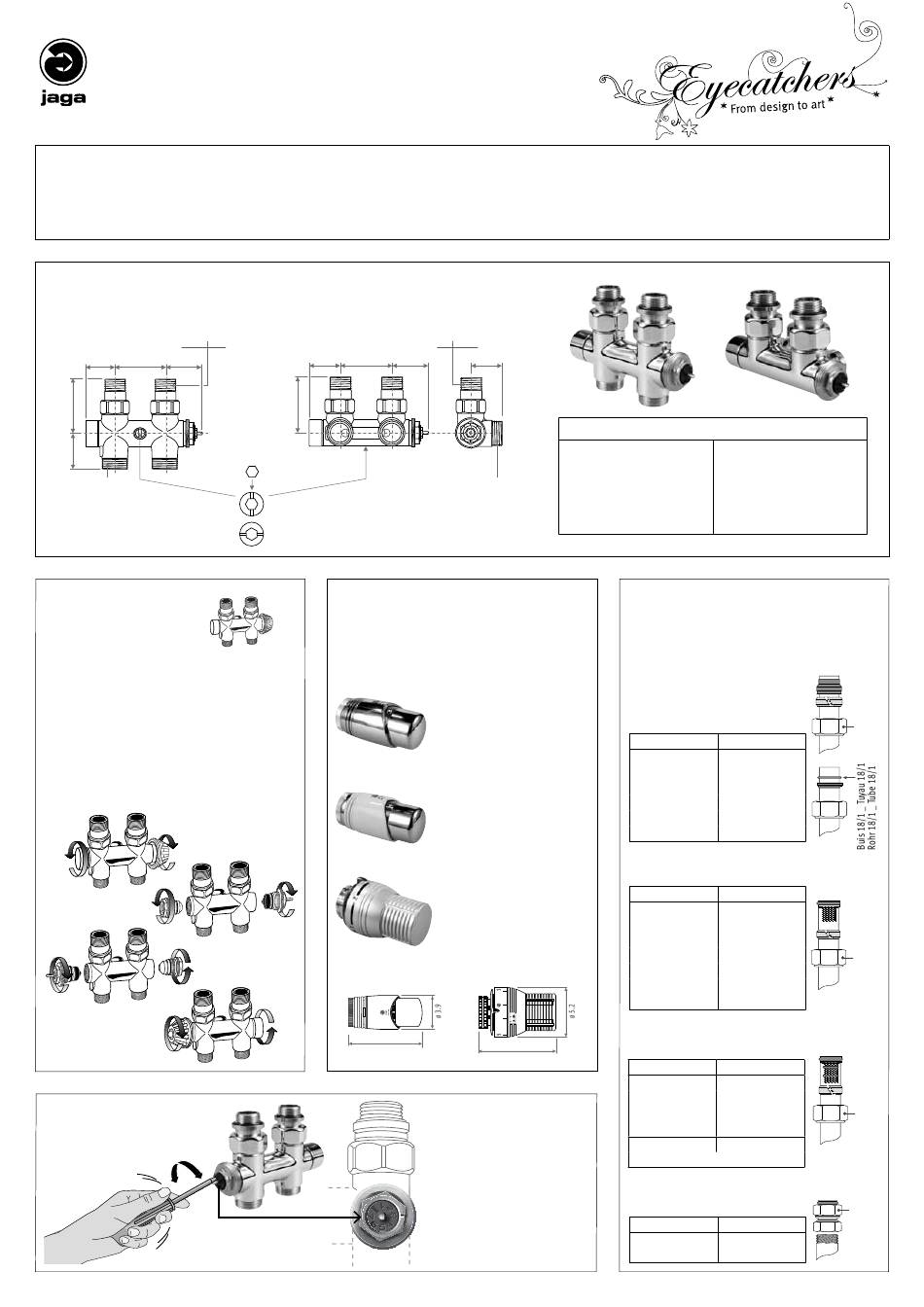

Jaga DECO PRO Montagehinweis

JAGA DECO PRO
Montagehandleiding Jaga Deco Pro ventiel
Instructions de montage vanne Jaga Deco Pro
Montagehinweis Jaga Deco Pro Ventil
Mounting instructions Jaga Deco Pro valve
Afmetingen
Dimensions
Abmessungen
Dimensions
G 1/2" G 1/2"
3.0 3.0 5.0 5.0 4.0 4.0
5.3 5.3
3.5 3.5
M24 x 19 / " M24 x 19 / "
Standaard levering
Livraison standard
Standard Lieferung
Standard delivery
Aanvoer links of rechts, onafhankelijk van positie
thermostaatkop.
Arrivée à droite ou à gauche, indépendant de la
position de la tête de vanne thermostatique.
Vorlauf links oder rechts, unabhängig von der
Position des Thermostatkopfes.
Flow left or right, independent from the position of
the thermostatic head.
Voorinstelling
Préréglage
Voreinstellung
Pre-setting
Teflon gebruiken - Utiliser du teflon
Mit Dichtband abdichten - Use PFTE tape
3.0 3.0 5.0 5.0
5.3 5.3
6 mm
Tweepijp - Bitube - Zweirohr - Two pipe
Eenpijp - Monotube - Einrohr - One pipe
Thermostaatkop
Tête de vanne thermostatique
Thermostatkopf
Thermostatic head
DW
max. 8.5
Tweepijp Kv 0.29 - 1.65 m
3
Bitube Kv 0.29 - 1.65 m /h
Zweirohr Kv 0.29 - 1.65 m
Two pipe Kv 0.29 - 1.65 m
G 1/2" G 1/2"
4.0 4.0 3.5 3.5
Code / Art.-Nr.
5094.425
recht
M24 x 19 / " M24 x 19 / "
droite
Durchgangsform
straight
DC
5090.1111
chrome / chromiert
5090.1110
chrome-wit / chrome-blanc
chromiert-weiss / chrome-white
JC
5090.1119
zilver / argent / silber / silver
max. 9
- Grafiek drukverlies:
zie ommezijde
- Graphique perte de charge:
voir verso
- Graphik Druckverluste:
siehe Rückseite
- Pressure drop graph:
see back side
3
/u Eenpijp 1.50 - 2.20 m
Monotube 1.50 - 2.20 m
3
/St Einrohr 1.50 - 2.20 m
3
/h One pipe 1.50 - 2.20 m
5094.427
haaks
équerre
Eckform
angled
Klemkoppelingen
Raccords bicônes
Klemmringverschraubungen
Sleeve couplings
Flexibele stalen of koperen buis
Tuyau flexible en acier ou en cuivre
Flexibles Stahl- oder Kupferrohr
Flexible steel or copper tube
Code / Art.-Nr.
5094.110 ø M24 x 10/1
5094.112 ø M24 x 12/1
5094.114 ø M24 x 14/1
5094.115 ø M24 x 15/1
5094.116 ø M24 x 16/1
5094.118 ø M24 x 18/1
Kunststof buis - Tuyau synthétique
Kunststoff Rohr - Synthetic tube
Code / Art.-Nr.
5094.213 ø M24 x 12/1
5094.212 ø M24 x 12/2
5094.214 ø M24 x 14/2
5094.219 ø M24 x 16/1.5
5094.216 ø M24 x 16/2
5094.217 ø M24 x 17/2
5094.218 ø M24 x 18/2
VPE/ALU buis - Tuyau en PER/ALU
VPE/ALU Rohr - RPE/ALU tube
Code / Art.-Nr.
5094.314 ø M24 x 14/2
5094.316 ø M24 x 16/2
5094.326 ø M24 x 16/2.2
5094.318 ø M24 x 18/2
5094.336 ø M24 x 16/2.2
TECE-buis / tuyau TECE / TECE-Rohr / TECE tube
Stalen C.V. buis - Tuyau en acier
Eisenrohr - Steel tube for C.H.
Code / Art.-Nr.
5094.501 ø M24 x 1/2"
5094.503 ø M24 x 3/8"
3
/u
3
/h
3
/St
3
/h
M24
M24
M24
M24
