Jaga 5090.4407 Montagehinweis

JAGA ¾ " Eurocone_Kv max. 0.60
Montagehandleiding Jaga ventiel 3/4" Euroconus - standaard Kv
Instructions de montage vanne Jaga 3/4" Eurocone - Kv standard
Montagehinweis Jaga Ventil 3/4" Euro-Konus - standard Kv

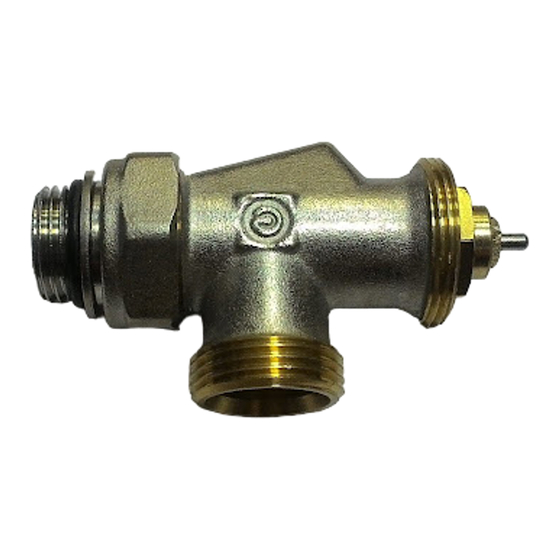

Mounting instructions Jaga valve 3/4" Eurocone- standard Kv
Afmetingen
Dimensions
Abmessungen
Dimensions
Code / Art.-Nr.
5090.4407
2.5 3/4" Eurocone
3
max. 8.2
max. 10.5
max. 13.5
12 mm
Technische gegevens
Données techniques
Technische Daten
Technical data
> Max. watertemperatuur: 120 °C
> Max. bedrijfsdruk: 10 bar
> Max. drukval: 0.6 bar i.v.m. geluidsniveau ref.
ISO 3743
> Température max. de l'eau: 120°C
> Pression de travail max.: 1000 kPa (10 bars)
> Chute de pression max.: 60 kPa (0.6 bars)
par rapport à la norme du niveau sonore réf.
ISO 3743.
> Max. Wassertemperatur: 120°C
> Max. Betriebsdruck: 10 bar
> Max. Druckgefälle: 0.6 bar in Zusammenhang
mit dem Geräuschpegel Ref. ISO 3743
> Maximum water flow temperature: 120 °C
> Max pressure of system: 10 bar
> Max pressure drop 0.6 bar complying to the
noise standard ISO 3743
Opties / Options / Optionen
Thermostaatkop
Tête de vanne thermostatique
Thermostatkopf
Thermostatic head
Code / Art.-Nr.
5090.1125 (Type JW)
5090.1126 (Type JB)
5090.1110 (Type DW)
5090.1111 (Type DC)
5090.1119 (Type JC)
JW
(RAL 9016)
5090.1125
wit / blanc / weiss / white
JB
(RAL 9005)
5090.1126
max. 8.2
zwart / noir / schwarz / black
DW
5090.1110
chrome - wit / chrome - blanc
chromiert - weiss / chrome - white
DC
max. 8.5
5090.1111
chrome / chromiert
JC
5090.1119
zilver / argent / silber / silver
max. 9
Retourventiel 3/4" Euroconus 90°
Raccord de réglage 3/4" Eurocone 90°
Rücklaufverschr. 3/4" Euro-Konus 90°
Lockshiekd 3/4" Eurocone 90°
2.9
Code / Art.-Nr.
5090.4111
Retourventiel 3/4" Euroconus 180°
Raccord de réglage 3/4" Eurocone 180°
Rücklaufverschr. 3/4" Euro-Konus 180°
Lockshiekd 3/4" Eurocone 180°
Code / Art.-Nr.
5.5
5094.4431
Klemkoppelingen 3/4" Euroconus
Raccords bicônes 3/4" Eurocone
Klemmringverschr. 3/4" Euro-Konus
Sleeve couplings 3/4" Eurocone
Dunwandig metalen buis
Tube métallique de précision
Präzisionsmetallrohr
Precision metal tube
Code / Art.-Nr.
5094.2112
5094.2114
5094.2115
5094.2116
5094.2118
Kunststof of VPE/ALU buis
Tuyau synthétique ou PER/ALU
Kunststoff oder VPE/ALU Rohr
Synthetic or RPE/ALU tube
Code / Art.-Nr.
5094.2612
5094.2614
G1/2"
5094.2616
5094.2617
5094.2618
3
5094.2615
5094.2619
5094.2620
3/4" Eurocone
G1/2"
3/4"
Eurocone
3/4"
Ø 3/4 x 12/1
Ø 3/4 x 14/1
Ø 3/4 x 15/1
Ø 3/4 x 16/1
Ø 3/4 x 18/1
Alleen voor buis 12/2
Seulement pour tuyau 12/2
Nur für Rohr 12/2
3/4"
Just for tube 12/2
Ø 3/4 x 12/2
Ø 3/4 x 14/2
Ø 3/4 x 16/2
Ø 3/4 x 17/2
Ø 3/4 x 18/2
Ø 3/4 x 15/2.5
Ø 3/4 x 16/1.5
Ø 3/4 x 20/2
