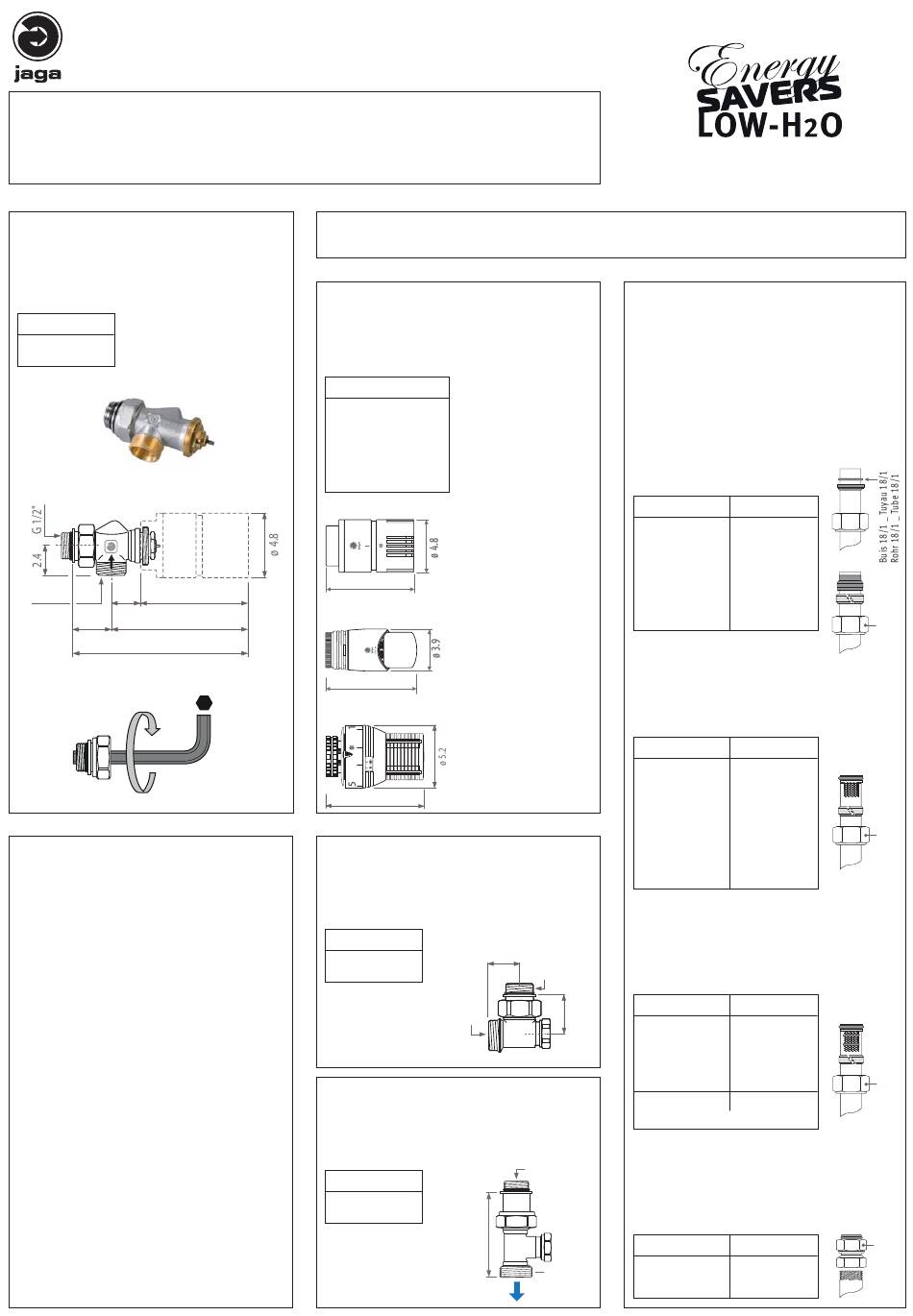

Jaga 5094.110 Montagehinweis

JAGA M24 _ Kv max. 0.60
Montagehandleiding Jaga M24 ventiel - standaard Kv _ Aansluiting naar de wand
Instructions de montage vanne Jaga M24 - Kv standard _ Raccordement vers le mur
Montagehinweis Jaga M24 Ventil - standard Kv _ Anschluss zur Wand
Mounting instructions Jaga M24 valve - standard Kv _ Connection to the wall
Afmetingen
Dimensions
Abmessungen
Dimensions
Code / Art.-Nr.
5090.407
M 24 2.5 max. 8.2
3 max. 10.5
max. 13.5
12 mm
Technische gegevens
Données techniques
Technische Daten
Technical data
> Max. watertemperatuur: 120 °C
> Max. bedrijfsdruk: 10 bar
> Max. drukval: 0.6 bar i.v.m. geluidsniveau ref.
ISO 3743
> Température max. de l'eau: 120°C
> Pression de travail max.: 1000 kPa (10 bars)
> Chute de pression max.: 60 kPa (0.6 bars)
par rapport à la norme du niveau sonore réf.
ISO 3743.
> Max. Wassertemperatur: 120°C
> Max. Betriebsdruck: 10 bar
> Max. Druckgefälle: 0.6 bar in Zusammenhang
mit dem Geräuschpegel Ref. ISO 3743
> Maximum water flow temperature: 120 °C
> Max pressure of system: 10 bar
> Max pressure drop 0.6 bar complying to the
noise standard ISO 3743
Opties / Options / Optionen
Thermostaatkop
Tête de vanne thermostatique
Thermostatkopf
Thermostatic head
Code / Art.-Nr.
5090.1125 (Type JW)
5090.1126 (Type JB)
5090.1110 (Type DW)
5090.1111 (Type DC)
5090.1119 (Type JC)
JW
(RAL 9016)
5090.1125
wit / blanc / weiss / white
JB
(RAL 9005)
max. 8.2
5090.1126
zwart / noir / schwarz / black
DW
5090.1110
chrome - wit / chrome - blanc
chromiert - weiss / chrome - white
max. 8.5
DC
5090.1111
chrome / chromiert
JC
5090.1119
zilver / argent / silber / silver
max. 9
Retourventiel M24 90°
Raccord de réglage M24 90°
Rücklaufverschraubung M24 90°
Lockshiekd M24 90°
Code / Art.-Nr.
2.3
5090.111
M24
Retourventiel M24 180°
Raccord de réglage M24 180°
Rücklaufverschraubung M24 180°
Lockshiekd M24 180°
Code / Art.-Nr.
5094.431
6.8
Klemkoppelingen M24 x 1.5 mm
Raccords bicônes M24 x 1.5 mm
Klemmringverschraubungen M24 x 1.5 mm
Sleeve couplings M24 x 1.5 mm
Dunwandig metalen buis
Tube métallique de précision
Präzisionsmetallrohr
Precision metal tube
Code / Art.-Nr.
5094.110
5094.112
5094.114
5094.115
5094.116
5094.118
Kunststof buis
Tuyau synthétique
Kunststoff Rohr
Synthetic tube
Code / Art.-Nr.
5094.213
5094.212
5094.214
5094.219
5094.216
5094.217
5094.218
VPE/ALU buis
Tuyau en PER/ALU
VPE/ALU Rohr
1/2"
RPE/ALU tube
Code / Art.-Nr.
3
5094.314
5094.316
5094.326
5094.318
5094.336
TECE-buis / tuyau TECE / TECE-Rohr / TECE tube
Stalen C.V. buis
G1/2"
Tuyau en acier
Eisenrohr
Steel tube for C.H.
Code / Art.-Nr.
5094.501
M24
5094.503
ø M24 x 10/1
ø M24 x 12/1
ø M24 x 14/1
ø M24 x 15/1
ø M24 x 16/1
ø M24 x 18/1
M24
ø M24 x 12/1
ø M24 x 12/2
ø M24 x 14/2
ø M24 x 16/1.5
M24
ø M24 x 16/2
ø M24 x 17/2
ø M24 x 18/2
ø M24 x 14/2
ø M24 x 16/2
ø M24 x 16/2.2
ø M24 x 18/2
M24
ø M24 x 16/2.2
M24
ø M24 x 1/2"
ø M24 x 3/8"
