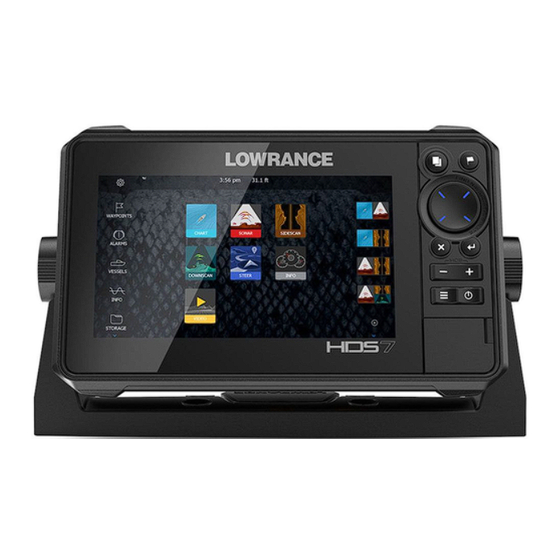

- Seite 1 HDS Live Installationshandbuch DEUTSCH www.lowrance.com...
-
Seite 3: Haftungsausschluss
Version als offizielle Fassung. Copyright Copyright © 2018 Navico Holding AS. Garantie Eine Garantiekarte wird als separates Dokument mitgeliefert. Bei Fragen rufen Sie die Herstellerwebsite für Ihr Gerät bzw. System auf: www.lowrance.com Vorwort | HDS Live Installationshandbuch... -
Seite 4: Konformitätserklärung
Teil 15 der FCC-Bestimmungen. Für den Betrieb gelten die folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss jede Störung tolerieren, einschließlich Störungen, die unerwünschte Betriebsfolgen haben können Vorwort | HDS Live Installationshandbuch... -
Seite 5: Industry Canada
Stellungnahme von Canada Industry: Im Rahmen der Vorgaben von Industry Canada darf dieser Funksender nur mit einem von Industry Canada zugelassenen Antennentyp mit zugelassener Vorwort | HDS Live Installationshandbuch... -
Seite 6: Australien Und Neuseeland
Ihnen übermittelten Datenmengen. Wenden Sie sich im Zweifelsfall an Ihren Dienstanbieter, um sich über Kosten und Einschränkungen zu informieren. Warenzeichen ® Navico ist ein eingetragenes Warenzeichen der Navico Holding AS. ® Lowrance ist ein eingetragenes Warenzeichen der Navico Holding Vorwort | HDS Live Installationshandbuch... -
Seite 7: Informationen Zu Diesem Handbuch
Wichtige Informationen, die besondere Aufmerksamkeit erfordern, werden wie folgt hervorgehoben: Ú Hinweis: Soll die Aufmerksamkeit des Lesers auf eine Anmerkung oder wichtige Informationen lenken. Warnung: Wird verwendet, wenn Benutzer gewarnt werden sollen, vorsichtig vorzugehen, um Verletzungen und Sachschäden zu vermeiden. Vorwort | HDS Live Installationshandbuch... - Seite 8 Vorwort | HDS Live Installationshandbuch...
-
Seite 9: Inhaltsverzeichnis
Sonar CH1 – Blauer 9-poliger Anschluss Sonar CH2 – Schwarzer 9-poliger Anschluss 30 Software-Einrichtung Erstmaliges Einschalten Software-Einrichtungssequenz Ein-/Ausschalten des Systems Das Einstellungs-Dialogfenster System Einstellungen Alarme Radareinstellungen Sonareinstellungen Autopilot Einstellungen Treibstoff Einstellungen Wireless-Einstellungen Netzwerk Einstellungen 57 Unterstützung von Drittanbietern SmartCraft VesselView-Integration Inhaltsverzeichnis | HDS Live Installationshandbuch... - Seite 10 Suzuki-Motor-Integration Yamaha-Motor-Integration Evinrude-Motor-Integration Power-Pole-Anker C-Zone 62 Zubehör 63 Unterstützte Daten Liste NMEA 2000-fähiger PGNs Unterstützte Datenformate NMEA 0183 70 Technische Daten HDS Live 73 Maßzeichnungen 7-Zoll-Gerät 9-Zoll-Gerät 12-Zoll-Gerät 16-Zoll-Gerät Inhaltsverzeichnis | HDS Live Installationshandbuch...
-
Seite 11: Einleitung
Einleitung Lieferumfang HDS Live HDS Live-Einheit B1 U-Halterungssatz (Kunststoff), HDS-7 Live und HDS-9 Live B2 U-Halterungssatz (Metall), HDS-12 Live und HDS-16 Live Sonnenschutz Netzkabelsatz Dichtung Dokumentation Einleitung | HDS Live Installationshandbuch... -
Seite 12: Tasten
Gedrückt halten, um auf das Dialogfeld Find (Suchen) zuzugreifen. Pfeiltasten • Drücken Sie die Pfeiltasten, um sich durch die Menüoptionen zu bewegen, um einen Wert einzustellen und um den Cursor in einem Bedienfeld zu bewegen. Einleitung | HDS Live Installationshandbuch... - Seite 13 Bei eingeschaltetem Gerät einmal drücken, um das Dialogfeld System Control (Systemkontrolle) anzuzeigen. Mehrmals kurz drücken, um die Helligkeit der Hintergrundbeleuchtung einzustellen. Schnellzugriffstasten (Nur HDS-12 Live- und HDS-16 Live-Geräte) • Informationen zur Konfiguration der Schnellzugriffstasten finden Sie im Handbuch. Einleitung | HDS Live Installationshandbuch...
-
Seite 14: Kartenleser
Keine Dateien auf eine Navigationskarte herunterladen, übertragen oder kopieren. Andernfalls können die Karteninformationen der Navigationskarte beschädigt werden. Die Abdeckung sollte nach dem Entnehmen oder Einlegen einer Karte immer fest geschlossen werden, um das mögliche Eindringen von Wasser zu verhindern. Einleitung | HDS Live Installationshandbuch... -
Seite 15: Anschlüsse
Anschlüsse HDS Live 7-Zoll-Gerät 9-Zoll-Gerät 12-Zoll- und 16-Zoll-Gerät Stromversorgung, Videoeingang und NMEA 0183- Anschluss Sonar CH1 – Blauer 9-poliger Anschluss Sonar CH2 – Schwarzer 9-poliger Anschluss Ethernetanschluss (5-polig) NMEA 2000-Anschluss HDMI-Ausgangsanschluss USB-Anschluss Einleitung | HDS Live Installationshandbuch... -
Seite 16: Installation
Stellen Sie sicher, dass es möglich ist, Kabel zum gewünschten Montageort zu verlegen. Ú Hinweis: Wenn das Gerät bündig eingebaut wird, muss das Gehäuse trocken und gut belüftet sein. In kleinen Gehäusen muss möglicherweise eine Fremdkühlung eingebaut werden. Installation | HDS Live Installationshandbuch... -
Seite 17: Bügel-Halterungsmontage
Schablone verwenden, und bringen Sie die Vorbohrungen an. Wählen Sie Montageschrauben, die für das jeweilige Oberflächenmaterial geeignet sind. Schrauben Sie die Halterung fest. Befestigen Sie das Display mithilfe der Knöpfe am Bügel. Ziehen Sie die Schrauben nur handfest an. Installation | HDS Live Installationshandbuch... -
Seite 18: Paneelmontage
Paneelmontage Nutzen Sie die separate Montageschablone für Anweisungen zur Paneelmontage. Installation | HDS Live Installationshandbuch... -
Seite 19: Verkabelung
Crimpsteckverbindern oder Löt- und Schrumpfsteckern vor. Positionieren Sie Verbindungsstellen so hoch wie möglich, um das Risiko eines möglichen Eindringens von Wasser zu minimieren. • Lassen Sie ausreichend Platz neben den Anschlüssen, um das Anschließen und Entfernen der Kabel zu erleichtern. Verkabelung | HDS Live Installationshandbuch... -
Seite 20: Stromversorgung, Nmea 0183- Und Videoeingang
Das Pluskabel (rot) sollte immer mit einer Sicherung oder einem Trennschalter (möglichst nahe am Sicherungswert) an (+) DC angeschlossen werden. Stromversorgung, NMEA 0183- und Videoeingang Anschlussdetails Gerätebuchse Anschluss Aufgabe Zubehör-Aktivierung Empfänger B (Rx_B) Videoeingang + Sender B (Tx_B) Beilauflitze Verkabelung | HDS Live Installationshandbuch... -
Seite 21: Stromversorgung
Je nach Funktionsumfang der Hardware können jedoch bis zu drei Zuhörer (Empfänger) an den Ausgang (TX) des Gerätes angeschlossen werden. Video-Eingang Das Gerät kann eine Verbindung zu einer FBAS-Quelle herstellen und Videobilder auf dem Display anzeigen. Verkabelung | HDS Live Installationshandbuch... - Seite 22 Konfigurationen für den Videoeingang werden im Videofeld vorgenommen. Weitere Informationen finden Sie in der Betriebsanleitung. Strom- und NMEA 0183-Kabel Taste Beschreibung Farbe + 12 V DC DC negativ Schwarz Sicherung Zubehör-Aktivierung Gelb Sender A (Tx_A) Gelb Verkabelung | HDS Live Installationshandbuch...
- Seite 23 Zustand externer Geräte zu steuern. Führen Sie alle Zubehör- Aktivierungskabel in einem gemeinsamen Bus oder einem einzelnen Abschlusspunkt zusammen. So angeschlossen sind die verbundenen Geräte aktiviert, sobald das Gerät eingeschaltet wird. Taste Aufgabe Farbe Zubehör-Aktivierungskabel Gelb Zubehör-Aktivierungskabel Verkabelung | HDS Live Installationshandbuch...
-
Seite 24: Usb-Geräte
Ú Hinweis: Die USB-Kabel sollten bei Verwendung von regulären Kabeln nicht länger als 5 m sein. Längen von mehr als 5 m sind eventuell durch die Verwendung eines aktiven USB-Kabels möglich. Details zum USB-Anschluss Kabelstecker/Gerätestecker Gerätebuchse Verkabelung | HDS Live Installationshandbuch... -
Seite 25: Nmea 2000
NMEA 2000-Geräte angeschlossen werden. Das Backbone muss innerhalb eines Abstands von maximal 6 m (20 ft) der Positionen aller Geräte verlaufen, die angeschlossen werden, normalerweise vom Bug zum Heck. Es gelten folgende Richtlinien: Verkabelung | HDS Live Installationshandbuch... -
Seite 26: Stromversorgung Des Netzwerks
Spannungsabfall im gesamten Netzwerk gleichmäßig erfolgt. Nehmen Sie die Installation so vor, dass die Belastung/ Stromaufnahme an beiden Seiten des Power-Node gleich ist. Ú Hinweis: 1 LEN (Load Equivalency Number, Stromverbrauch) entspricht 50 mA Stromaufnahme. Verkabelung | HDS Live Installationshandbuch... -
Seite 27: Geräteanschluss Über Ethernet
Strombedarf verbunden werden. Geräteanschluss über Ethernet Netzwerkgeräte können direkt oder über ein Netzwerkerweiterungsgerät an den Ethernet-Port angeschlossen werden. Informationen zum Ethernet-Anschluss Gerätebuchse Anschluss Aufgabe Senden TX+ positiv Senden TX- negativ Empfangen RX+ positiv Empfangen RX- negativ Verkabelung | HDS Live Installationshandbuch... -
Seite 28: Hdmi-Eingang
Auch wenn für den HDMI-Standard keine maximale Kabellänge vorgegeben ist, kann das Signal bei zu großem Abstand beeinträchtigt sein. Nutzen Sie nur von Navico freigegebene oder andere qualitativ hochwertige zertifizierte HDMI-Kabel. Kabel von Drittanbietern sollten vor der Verlegung Verkabelung | HDS Live Installationshandbuch... -
Seite 29: Sonar Ch1 - Blauer 9-Poliger Anschluss
Ú Hinweis: Ein 7-poliges Schwingerkabel kann mithilfe eines 7- zu-9-poligen Adapterkabels an einen 9-poligen Port angeschlossen werden. Verfügt der Schwinger jedoch über einen Schaufelrad-Geschwindigkeitssensor, werden Daten zur Geschwindigkeit im Wasser nicht auf dem Gerät angezeigt. Verkabelung | HDS Live Installationshandbuch... -
Seite 30: Software-Einrichtung
Kapitel beschrieben Ein-/Ausschalten des Systems Das System wird durch die Betätigung der Einschalttaste (Power) eingeschaltet. Halten Sie die Einschalttaste (Power) gedrückt, um das Gerät auszuschalten. Sie können das System außerdem über das Dialogfeld System Kontrolle ausschalten. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 31: Das Einstellungs-Dialogfenster
System Einstellungen Boots-Einstellungen Zur Angabe der äußeren Merkmale des Schiffs. Zeit Legt die Ortszeit sowie das Zeit- und Datumsformat fest. Weitere Zur Konfiguration weiterer Einstellungen und dafür, wie Ihr System verschiedene Informationen der Benutzeroberfläche anzeigt. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 32: Alarme
Mithilfe dieser Liste können Sie die Alarmgrenzen aktivieren, deaktivieren und ändern. Alarmton abschalten Die Option Sirene aktiviert (Siren Enabled) muss eingeschaltet sein, damit das Gerät den Summer auslöst, wenn ein Alarmzustand eintritt. Die Einstellung bestimmt auch den Betrieb des externen Alarmausgangs. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 33: Radareinstellungen
In einem System mit mehr als einem Radarsensor wird in diesem Menü das Gerät für die Konfiguration ausgewählt. Ú Hinweis: Radargeräte, die den Dualbereichsmodus unterstützen, sind doppelt in der Liste enthalten, mit dem Suffix A bzw. B. Software-Einrichtung | HDS Live Installationshandbuch... - Seite 34 Stellen Sie den Reichweiten-Offset wie untenstehend beschrieben ein, wenn das Schiff ungefähr 45 bis 90 Meter von einem geraden Anlegesteg oder einer ähnlichen Küstenbefestigung, die ein gerades Echo auf dem Display erzeugt, entfernt ist. Software-Einrichtung | HDS Live Installationshandbuch...
-
Seite 35: Nebenkeulenunterdrückung
Kurslinie das Ende des ausgewählten Objekts berührt. Nebenkeulenunterdrückung Mitunter können falsche Zielechos neben starken Zielechos wie großen Schiffen oder in Containerhäfen auftreten. Dies liegt daran, dass nicht die gesamte gesendete Radarenergie von der Radarantenne zu einem einzigen Strahl gebündelt werden kann, Software-Einrichtung | HDS Live Installationshandbuch... - Seite 36 Nebenkeulenempfang knapp vermieden wird. Möglicherweise müssen 5 bis 10 Radarumdrehungen beobachtet werden, um sicherzustellen, dass der Empfang vermieden wurde. Durchfahren Sie den Bereich ein weiteres Mal, um die Einstellung erneut anzupassen, falls weiterhin Nebenkeulen empfangen werden. Software-Einrichtung | HDS Live Installationshandbuch...
- Seite 37 Radars, wenn das Radar in den Standby-Modus übergeht. Die Antenne wird im festgelegten Winkel angehalten. Tuning/Abstimmen Das automatische Abstimmen funktioniert in den meisten Installationen gut. Das manuelle Abstimmen wird verwendet, wenn es erforderlich ist, das Ergebnis einer automatischen Abstimmung anzupassen. Software-Einrichtung | HDS Live Installationshandbuch...
-
Seite 38: Halo-Beleuchtung
Ú Hinweis: Gehen Sie bei der Verwendung dieser Option sorgfältig vor. Notieren Sie sich zunächst die aktuellen Einstellungen. Falls das Radar bereits aktiv genutzt wurde, sollten ganz besonders die vom Bediener vorgenommenen Einstellungen notiert werden. Sonareinstellungen Software-Einrichtung | HDS Live Installationshandbuch... - Seite 39 Alle Schwinger messen die Wassertiefe vom Schwinger zum Grund. Dies bedeutet, dass die Messwerte der Wassertiefe weder die Distanz vom Schwinger zum niedrigsten Punkt des Bootes im Wasser noch die Entfernung vom Schwinger zur Wasseroberfläche berücksichtigen. Software-Einrichtung | HDS Live Installationshandbuch...
- Seite 40 Für die Tiefe unter dem Schwinger wird der Offset auf 0 gesetzt. Temporäre Daten verwenden von Wählt aus, von welcher Quelle die Temperaturdaten in das NMEA 2000-Netzwerk übertragen werden. Installation Benutzen Sie dieses Dialogfenster zum Einrichten und Konfigurieren der verfügbaren Quellen. Software-Einrichtung | HDS Live Installationshandbuch...
-
Seite 41: Tiefenoffset
Alle Schwinger messen die Wassertiefe vom Schwinger zum Grund. Dies bedeutet, dass die Messwerte der Wassertiefe weder die Distanz vom Schwinger zum niedrigsten Punkt des Bootes im Wasser noch die Entfernung vom Schwinger zur Wasseroberfläche berücksichtigen. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 42: Durchschnittsgeschwindigkeit
Geschwindigkeit im Wasser reichen von einer bis dreißig Sekunden. Wenn Sie beispielsweise fünf Sekunden auswählen, basiert die angezeigte Wassergeschwindigkeit auf einem Durchschnitt von Beispielmessungen über 5 Sekunden. Kalibrierungsbereich: 1-30 Sekunden. Der Standardwert beträgt 1 Sekunde. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 43: Autopilot Einstellungen
Weitere Details finden Sie im Betriebshandbuch. Die Einrichtung des NAC-1-Autopilot-Computers (Außenbordmotor-Autopilot) ist gemäß der Beschreibung in den folgenden Abschnitten durchzuführen. Ú Hinweis: Das Wort Ruder wird manchmal in Menüs und Dialogen verwendet. In diesem Kontext fungiert der Außenbordmotor als Ruder. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 44: Voreinstellung
- Bestätigen Sie, dass der Motor manuell problemlos in jede Richtung bewegt werden kann. - Überprüfen Sie, ob andere mechanische Probleme vorliegen. - Überprüfen Sie die Kabelverbindungen. - Wiederholen Sie die Schritte für die Ruderkalibrierung. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 45: Steuerrückmeldung
Vorgehensweise bestehen bleibt, wenden Sie sich an den Kundendienst. Kein aktives AP-Bediengerät Möglicher Grund: Der NAC-1-Computer hat den Kontakt mit dem aktiven Bediengerät verloren. Empfohlene Maßnahme: Überprüfen Sie die Kabelverbindungen zwischen NAC-1 und MFD zum CAN-Bus-Netzwerk. Software-Einrichtung | HDS Live Installationshandbuch... - Seite 46 Überprüfen Sie die Verbindung zwischen Schwingerkabel und MFD oder CAN-Netzwerk. • Prüfen Sie, ob die korrekte Tiefenquelle ausgewählt ist. (Führen Sie die Neuauswahl der Quellen durch.) AP-Richtungsdaten fehlen* Mögliche Ursache: Fehlende oder ungültige Kursdaten. Empfohlene Maßnahme: Software-Einrichtung | HDS Live Installationshandbuch...
- Seite 47 Überprüfen Sie die Einstellung für die Steuerrückmeldung bzw. erhöhen Sie diese Einstellung. • Erhöhen Sie wenn möglich die Bootsgeschwindigkeit, oder steuern Sie manuell. AP Kupplungsüberlastung (Nur Helm-1/Kabelsteuerung)* Mögliche Ursache: Die Kupplung in Helm-1 verbraucht zu viel Strom. Empfohlene Maßnahme: Software-Einrichtung | HDS Live Installationshandbuch...
- Seite 48 Empfohlene Maßnahme: Wenden Sie sich an den Kundendienst. Low CAN Bus voltage (Geringe CAN-Bus-Spannung) Mögliche Ursache: Die CAN-Bus-Spannung liegt unter 9 V. Empfohlene Maßnahme: • Überprüfen Sie die Verkabelung. • Überprüfen Sie den Zustand der Batterie. • Überprüfen Sie die Ladespannung. Software-Einrichtung | HDS Live Installationshandbuch...
-
Seite 49: Treibstoff Einstellungen
Informationen zur Quellenauswahl finden Sie im Abschnitt "Netzwerk Einstellungen" auf Seite 52. Bootskonfiguration Der Dialog "Vessel setup" (Schiffsparameter) muss für die Auswahl der Anzahl von Motoren und Tanks sowie der Gesamttreibstoffkapazität aller Tanks des Bootes verwendet werden. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 50: Kalibrieren
Wählen Sie "OK", um die Einstellungen zu speichern. Unter Treibstoff-K-Wert (Fuel K-Value) sollte jetzt ein neuer Wert angezeigt werden. Ú Hinweis: Wiederholen Sie die obigen Schritte einzeln für jeden Motor, wenn Sie mehrere Motoren kalibrieren möchten. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 51: Wireless-Einstellungen
Tankdaten, die von einem kompatiblen Motor- Gateway ausgegeben werden, können ebenfalls angezeigt werden, allerdings ist eine Tankkonfiguration für eine solche Datenquelle über das System nicht möglich. Wireless-Einstellungen Hier finden Sie Optionen für die Konfiguration und Systemeinrichtung der Wireless-Funktion. Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 52: Netzwerk Einstellungen
Die Zuweisung eines Namens ist nützlich in Systemen, in denen mehrere Geräte vom gleichen Typ und von der gleichen Größe verwendet werden. Automatische Konfiguration Mit der Option Automatische Konfiguration wird nach allen Quellen gesucht, die mit dem Gerät verbunden sind. Wenn für jeden Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 53: Geräteliste
Details und Optionen aufgerufen. Alle Geräte ermöglichen die Zuweisung einer Instanznummer über die Option Configure (Konfigurieren). Legen Sie für identische Geräte im Netzwerk eindeutige Instanznummern fest, damit das System zwischen diesen unterscheiden kann. Die Option Data Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 54: Nmea 2000-Setup
Probleme mit dem physischen Netzwerk hin, die durch Terminierung, die Reduzierung von Backbone- oder Drop- Längen oder die Reduktion der Anzahl von Netzwerkknoten (Geräten) behoben werden können. UDB (Benutzerdatenbank) Stellt Informationen zur Ethernet-Aktivität zur Verfügung. NMEA 2000-Setup Software-Einrichtung | HDS Live Installationshandbuch... -
Seite 55: Nmea 0183-Setup
Gerät zu übertragen. Serielle Ports Gibt die Baudrate und das Protokoll für die NMEA 0183-Schnittstelle an. Die Einstellung der Baudrate sollte mit den an den Ein- und Ausgang des NMEA 0183 angeschlossenen Geräten übereinstimmen. Software-Einrichtung | HDS Live Installationshandbuch... - Seite 56 Drittpartei benötigt werden. Ú Hinweis: Andere MFDs können diese Informationen nicht zurück zum NMEA 0183 decodieren und die Daten als Quelle verwenden. Um Daten gemeinsam zu verwenden, ist zusätzlich eine physische NMEA 2000- oder NMEA 0183-Verbindung erforderlich. Software-Einrichtung | HDS Live Installationshandbuch...
-
Seite 57: Unterstützung Von Drittanbietern
Wenn die Funktion auch im Dialogfeld Erweiterte Einstellungen unter Funktionen aktiviert ist: • Es wird ein Suzuki-Symbol zur Startseite hinzugefügt – wählen Sie dieses aus, um das Motor-Instrumentenfeld anzuzeigen. Weitere Informationen sind im Motorhandbuch zu finden oder beim Motorhändler erhältlich. Unterstützung von Drittanbietern | HDS Live Installationshandbuch... -
Seite 58: Yamaha-Motor-Integration
Auswahl dieser Schaltfläche wird die Motor-Steuerung geöffnet. Verwenden Sie die Motorsteuerung, um die Motoren zu steuern. Es werden maximal zwei Steuereinheiten und vier Motoren unterstützt. Weitere Informationen sind im Motorhandbuch zu finden oder beim Motorhändler erhältlich. Unterstützung von Drittanbietern | HDS Live Installationshandbuch... -
Seite 59: Power-Pole-Anker
40 Knoten und zusätzliche Kabellängen hinzugefügt werden. Die Schnittstellenbrücke ist von Ihrem BEP-Händler erhältlich. Für nähere Informationen besuchen Sie bitte die BEP-Website unter www.bepmarine.com. NETWORK Network 1 Network 2 NETWORK INTERFACE CZONE NMEA2000 CZONE Unterstützung von Drittanbietern | HDS Live Installationshandbuch... - Seite 60 Menü auf der Einstellungsseite. Ist die Konfiguration schon im Netzwerk verfügbar, startet der Upload auf den HDS Live sofort, sobald der Schalter eingestellt ist. Lassen Sie den Upload durchlaufen, ohne ihn zu unterbrechen. Einstellen der CZone zur Anzeige beim Starten Ist diese Option ausgewählt, wird die CZone-Steuerungsseite bei...
- Seite 61 Ú Hinweis: Die CZone-Konfiguration benötigt außerdem das HDS Live als Steuergerät. Unterstützung von Drittanbietern | HDS Live Installationshandbuch...
-
Seite 62: Zubehör
Zubehör Eine Liste mit aktuell verfügbarem Zubehör finden Sie unter: • www.lowrance.com Zubehör | HDS Live Installationshandbuch... -
Seite 63: Unterstützte Daten
127250 Fahrtrichtung des Schiffs 127251 Kurvengeschwindigkeit 127252 Seegang 127257 Lage 127258 Magnetische Abweichung 127488 Motorparameter, Schnellaktualisierung 127489 Motorparameter, dynamisch 127493 Sendeparameter, dynamisch 127500 Verbindungsstatus/Steuerung des Lastreglers 127501 Binärstatusbericht 127503 AC-Eingangsstatus 127504 AC-Ausgangsstatus 127505 Flüssigkeitsstand 127506 Detaillierter DC-Status Unterstützte Daten | HDS Live Installationshandbuch... - Seite 64 129801 Cross-Track-Fehler (Cross Track Error) 129802 Sicherheitsrelevante Broadcast-AIS-Nachricht 129283 Cross-Track-Fehler (Cross Track Error) 129284 Navigationsdaten 129539 GNSS DOPs 129540 GNSS-Satelliten in Sicht 129794 Statische Daten und Reisedaten der AIS-Klasse A 129801 Sicherheitsrelevante adressierte AIS-Nachricht Unterstützte Daten | HDS Live Installationshandbuch...
- Seite 65 130579 Entertainment – Status der Systemkonfiguration 130580 Entertainment – Status der Systemkonfiguration 130581 Entertainment – Status der Zonenkonfiguration 130582 Entertainment – Status der Zonenlautstärke 130583 Entertainment – Verfügbare Audio-EQ-Voreinstellungen 130584 Entertainment – Bluetooth-Geräte 130585 Entertainment – Status der Bluetooth-Quelle Unterstützte Daten | HDS Live Installationshandbuch...
-
Seite 66: Nmea 2000 Pgn (Übertragung)
129284 Navigationsdaten 129285 Routen-/Wegpunktdaten 129539 GNSS DOPs 129540 GNSS-Satelliten in Sicht 130074 Routen- und Wegpunkt-Service – Liste, Name und Position von Wegpunkten 130306 Winddaten 130310 Umgebungsparameter 130311 Umgebungsparameter 130312 Temperatur 130577 Richtungsdaten 130578 Schiffsgeschwindigkeitskomponenten Unterstützte Daten | HDS Live Installationshandbuch... - Seite 67 Unterstützte Daten | HDS Live Installationshandbuch...
-
Seite 68: Unterstützte Datenformate Nmea 0183
Unterstützte Datenformate NMEA 0183 Tx/Rx – GPS Empfangen GGA Senden Tx/Rx – Navigation Empfangen Senden Empfangen Senden Tx/Rx – Sonar Empfangen Senden Tx/Rx – Kompass Empfangen Senden Tx/Rx – Wind Empfangen Senden Unterstützte Daten | HDS Live Installationshandbuch... - Seite 69 Tx/Rx – AIS/DSC Empfangen Ú Hinweis: AIS-Datensätze werden nicht von oder über NMEA 2000 übertragen. TX / RX - MARPA Senden Ú Hinweis: Dies sind ausschließlich Ausgangssequenzen. Unterstützte Daten | HDS Live Installationshandbuch...
-
Seite 70: Technische Daten
9-Zoll-Gerät 4 A bei 12 V DC 12-Zoll-Gerät 5 A bei 12 V DC 16-Zoll-Gerät 6,5 A bei 12 V DC Umwelt Betriebstemperaturbereich -15 °C bis +55 °C Lagertemperatur -20 °C bis +60 °C Wasserfestigkeit IPX6 und IPX7 Technische Daten | HDS Live Installationshandbuch... - Seite 71 Datenkartenlesegerät 2 Steckplätze (microSD, SDXC) Kabellos Innen 802.11b/g/n Bluetooth Bluetooth 4.0 mit Unterstützung für Bluetooth Classic Physikalische Daten Maße Siehe auch "Maßzeichnungen" auf Seite 73 Gewicht (nur Display) 7-Zoll-Gerät 1,04 kg (2,29 lbs) 9-Zoll-Gerät 1,38 kg (3,04 lbs) Technische Daten | HDS Live Installationshandbuch...
- Seite 72 12-Zoll-Gerät 2,6 kg (5,73 lbs) 16-Zoll-Gerät 3,57 kg (7,87 lbs) Sicherheitsabstand zum 50 cm Kompass – metrisches System, US-amerikanisches System Montagetyp Montage auf Pult oder an Halterung Technische Daten | HDS Live Installationshandbuch...
-
Seite 73: Maßzeichnungen
234.0 mm (0.51”) (2.55”) (9.21”) 72.7 mm (2.86”) 94.3 mm (3.71”) 104.3 mm (4.11”) 9-Zoll-Gerät 308.0 mm (12.13”) 13.0 mm 64.6 mm 280.0 mm (0.51”) (2.54”) (11.02”) 73.1 mm (2.88”) 93.7 mm (3.69”) 103.22 mm (4.06”) Maßzeichnungen | HDS Live Installationshandbuch... - Seite 74 69.9 mm (13.68”) (2.75”) (2.75”) 80.0 mm (3.15”) 99.0 mm (3.90”) 130.2 mm (5.13”) 16-Zoll-Gerät 463.1 mm (18.23”) 13.0 mm 74.8 mm 430.5 mm (0.51”) (2.95”) (16.95”) 80.0 mm (3.15”) 102.0 mm (4.01”) 134.1 mm (5.28”) Maßzeichnungen | HDS Live Installationshandbuch...
