KAL-FIRE Fairo ECO-prestige Montageanleitung Seite 17

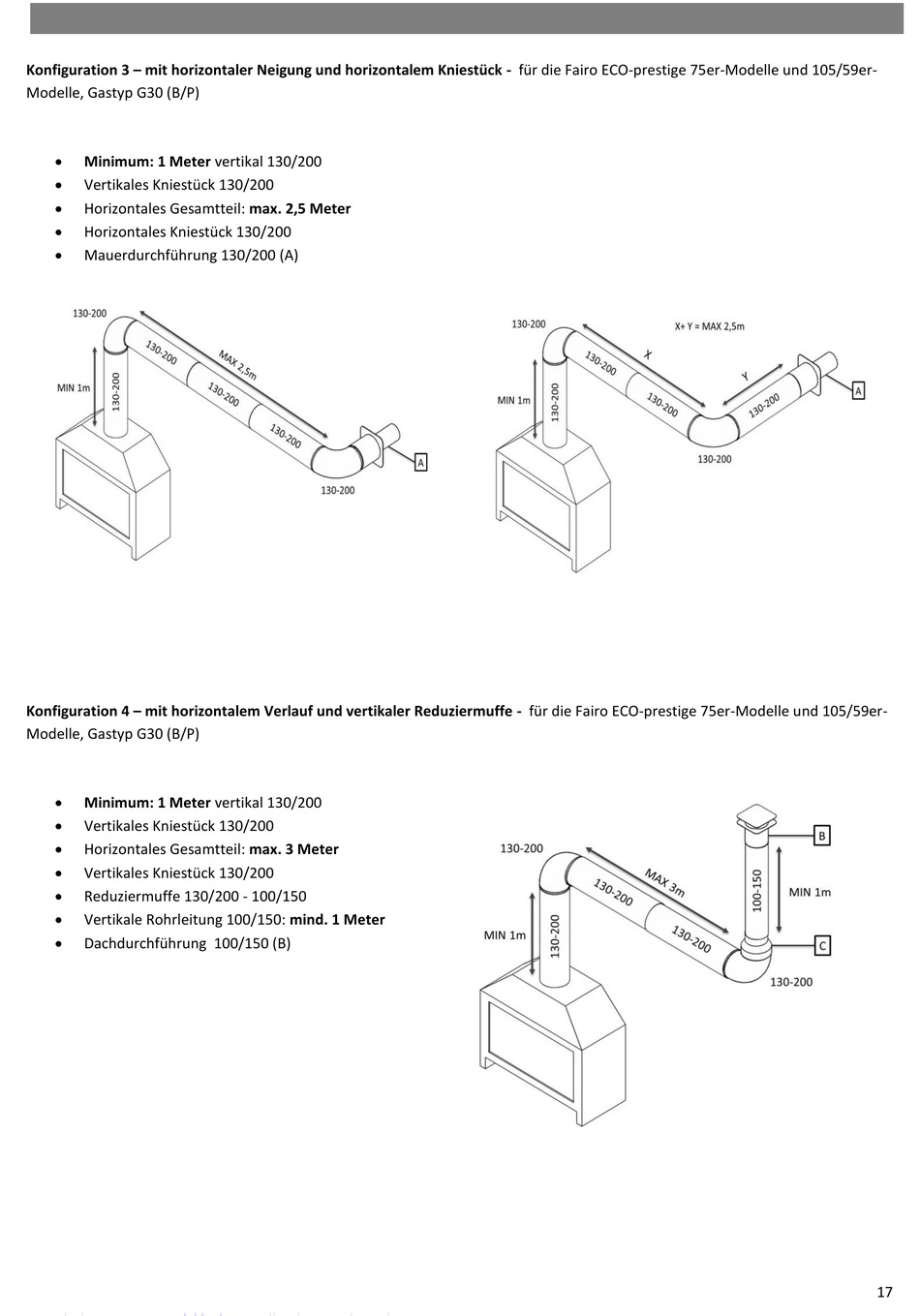

Konfiguration 3 – mit horizontaler Neigung und horizontalem Kniestück - für die Fairo ECO-prestige 75er-Modelle und 105/59er-
Modelle, Gastyp G30 (B/P)

Minimum: 1 Meter vertikal 130/200

Vertikales Kniestück 130/200

Horizontales Gesamtteil: max. 2,5 Meter

Horizontales Kniestück 130/200

Mauerdurchführung 130/200 (A)
Konfiguration 4 – mit horizontalem Verlauf und vertikaler Reduziermuffe - für die Fairo ECO-prestige 75er-Modelle und 105/59er-
Modelle, Gastyp G30 (B/P)

Minimum: 1 Meter vertikal 130/200

Vertikales Kniestück 130/200

Horizontales Gesamtteil: max. 3 Meter

Vertikales Kniestück 130/200

Reduziermuffe 130/200 - 100/150

Vertikale Rohrleitung 100/150: mind. 1 Meter

Dachdurchführung 100/150 (B)
