TC-Helicon VoiceLive 3 Erste Schritte - Kurzanleitung Seite 90

Prima di cominciare

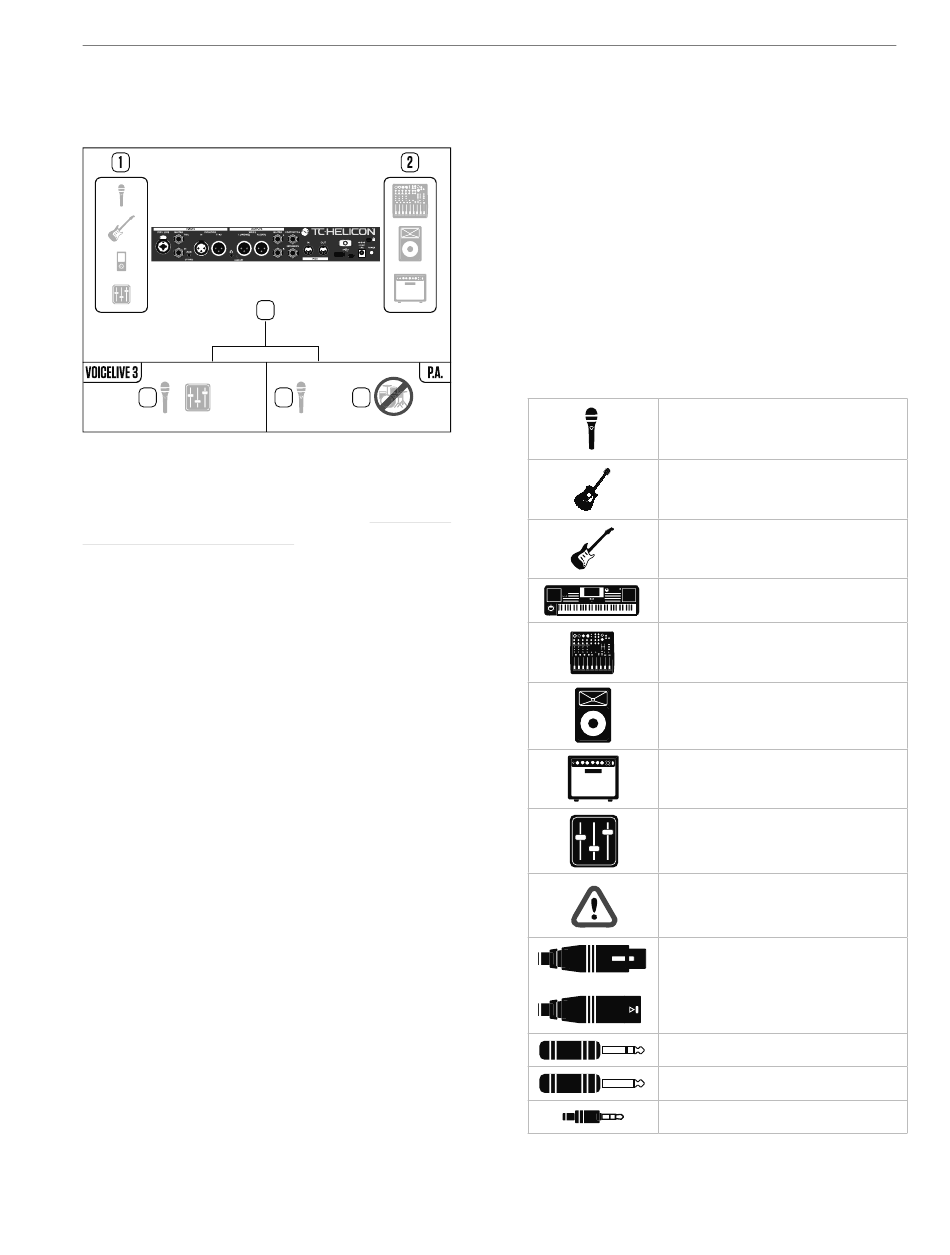

Diagrammi
5
Per offrirti una rappresentazione chiara e conci-
sa di 'cosa va dove', abbiamo incluso diversi dia-
grammi di collegamenti nella sezione "Effettuare
i collegamenti" (pagina 88). Nel seguire questi
diagrammi occorre considerare alcuni elementi:
– Le sorgenti di segnale che entrano in VoiceLi-
ve 3 (ad esempio, microfono e chitarra) saran-
no rappresentati sempre alla sinistra dell'im-
magine del pannello posteriore (1).
– I dispositivi in "downstream" (mixer, altopar-
lanti) saranno rappresentati sempre alla destra
dell'immagine del pannello posteriore (2).
– Il box posto nell'angolo inferiore sinistro mo-
stra quali segnali di VoiceLive 3 saranno pre-
senti all'uscita cuffie.
– Il box posto nell'angolo inferiore destro mostra
quali segnali si potranno ascoltare tramite il
mixer/altoparlanti PA. Potrebbe essere qual-
siasi cosa: dai sistemi di diffusione "stick" o
portatili/all-in-one ai monitor attivi da studio,
o anche l'interfaccia di registrazione di una
DAW.
In molti casi, ciò che è possibile ascoltare tra-
mite l'uscita cuffie di VoiceLive 3 e il sistema PA
sarà lo stesso (5) – ma potrebbe anche risultare
diverso.
Nota: in questi diagrammi non abbiamo tenuto
conto di altri ingressi o strumenti – quindi non
troverai immagini di batterie ecc. (4). Quando un
esempio di configurazione prevede il collega-
mento di un amplificatore per chitarra, non mo-
86
3
5 4
streremo questa unità amp microfonata e quindi
inviata al sistema PA (come tuttavia spesso può
verificarsi) – bensì, mostreremo solo come colle-
gare VoiceLive 3 in quel particolare setup. Que-
sto significa che la sezione relativa a "ciò che si
ascolta" (posta nell'angolo inferiore destro) non
mostrerà il segnale di chitarra provenire dal si-
stema PA – anche se tale situazione potrebbe
comunque verificarsi, ad esempio nei concerti
dal vivo.
Legenda
Negli esempi di setup utilizzati in questa guida
verranno impiegati i seguenti simboli:
Microfono
Chitarra acustica
Chitarra elettrica
tastiera o altro strumento
Mixer
P.A.
Amplificatore per chitarra/
tastiera
Mix monitor
Importante
Cavo XLR
Cavo TRS
Cavo TS (chitarra)
Cavo da 1/8"
