Radiante 600 ECOplus
Teile der Sekundär- Detailschnitt der Feuerraumtür
luftsteuerung
0404
Dichtung zwischen
0406
Klemmklotz
und Sichtfenster
035019
Teile der Primär-
luftsteuerung
0405
0100
0403
Sichtfenster
Feuerraumauskleidung, Gussmulde, Planrost
0660
0600k
Guss-
Filter
Umlenk-
platte
0600es
0660
0600d
0600a
0600g
Feuer-
Feuer-
raum-
Feuer-
raumwand
wand-
raum-
mitte unten
Ecke
wand
links
links
0220
Gussmulde
hinterer Teil
0500
0223
Gussmulde
vorderer Teil
im Kamin- & Kachelofenbau

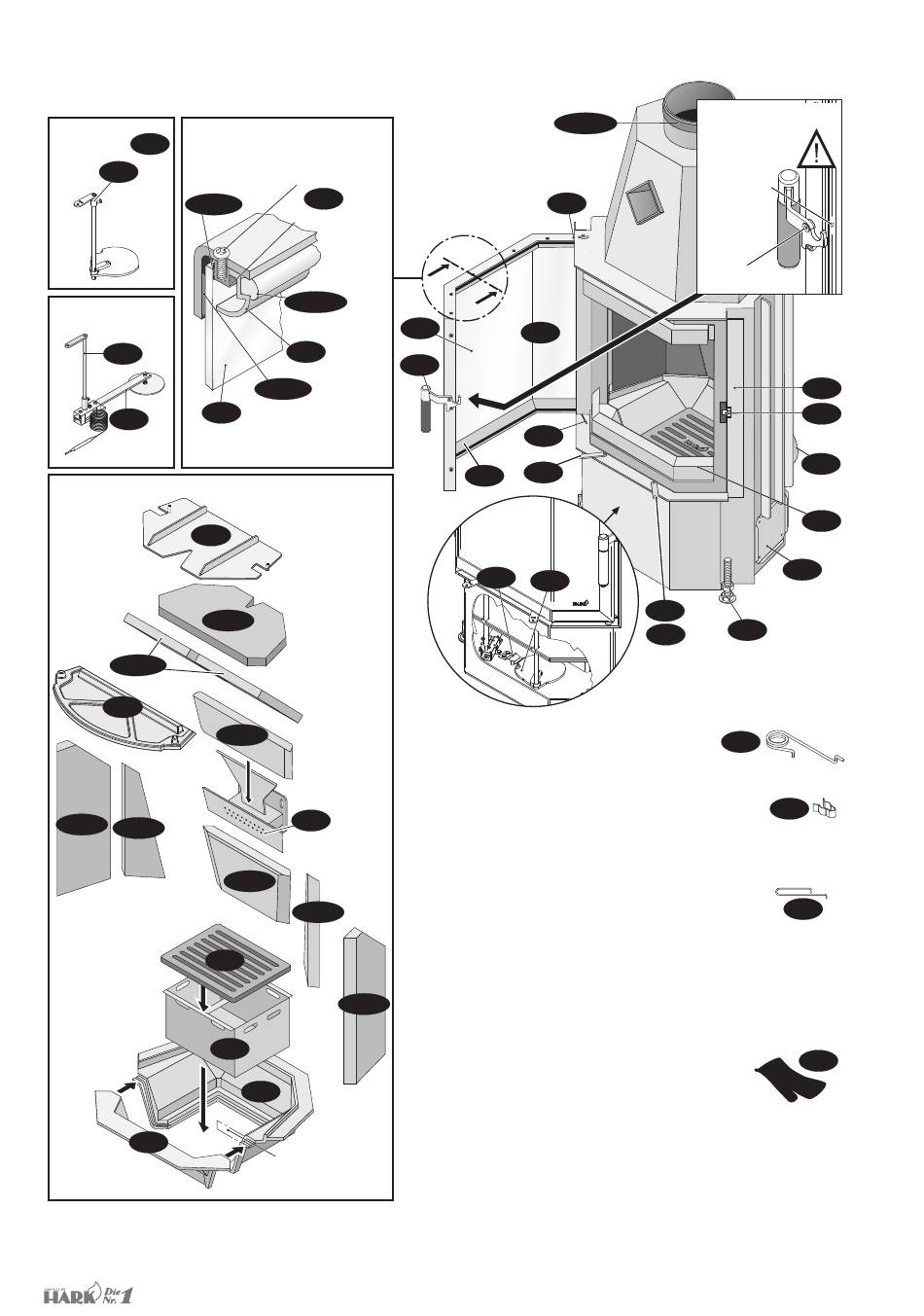

Ersatzteile
Schraube
0109
Klemmklotz
Dichtung
zwischen
Feuerraum-
tür und
035025
Korpus
0100
Klemm-
0109
schiene
0302
aus Alu-
minium
035024
Dichtung
zwischen
Feuerraum-
tür und
Sichtfenster
obere Heizgasum-
lenkplatte (Stahl)
untere Heiz-
gasumlenkplatte
Feuerraum-
wand mitte
oben
Tertiärluft-
0620
kanal
0600c
0600i
Feuer
0600b
raum-
wand-
Ecke
rechts
0223
Feuer-
raum-
wand
rechts
Die Seriennummer
befindet sich hinter
dem Aschekasten
am Ofenkorpus
035037
0352
0200
0211
0403
0109
0504
0404
0100 Sichtfenster
0109 Klemmschiene (Aluminium)
0109 Klemmklotz mit Schraube
0200 Feuerraumtür kompl.
0208 Gegenlager der Feuerraumtür
0211 Feder der Feuerraumtür
0217 Stehrost (Holzfänger)
0220 Planrost
0223 Gussmulde zweiteilig
0256 Stellfuß
0290 Verkleidungsanschlussleiste (Kachelabdeckleiste)
0302 Griff
0350 06 Dichtung Blinddeckel/Korpus
0350 19 Dichtung zwischen Klemmklotz/Sichtfenster
0350 24 Dichtung zwischen Feuerraumtür/Sichtfenster
0350 25 Dichtung zwischen Feuerraumtür/Korpus
0350 37 Dichtung Abgasstutzen/Rauchrohr
0352 Sicherungsclip
0403 Primärluftautomat
0404 Sekundärluftschieber kompl.
0405 Betätigungseinrichtung Primärluft
0406 Betätigungseinrichtung Sekundärluft
0500 Aschekasten
0502 Bedienungswerkzeug „Kalte Hand"
0504 Feder des Sekundärluftschiebers
0600 a Feuerraumwand links
0600 b Feuerraumwand rechts
0600 c Feuerraumwand mitte unten
0600 d Feuerraumwand mitte oben
0600 es Filter links/rechts
0600 g Feuerraumwand Ecke links
0600 i Feuerraumwand Ecke rechts
0600 k untere Heizgasumlenkplatte
0620 Tertiärluftkanal
0660 obere Heizgasumlenkplatte (Stahl)
0660 Guss-Umlenkplatte
0681 Verbrennungsluftstutzen
0701 Blinddeckel
2002 Handschuh
-11-
Vor dem Nachziehen der
Befestigungsschraube
den Gewindestift
lösen!
Gewindestift
zur Sicherung
der Türgriff-
Befestigungs-
schraube
Türgriff-
Befestigungs-
schraube
0290
0208
0681
0217
0701
0404
0256
0406
Feder der Feuerraumtür
0211
Sicherungsclip
0352
Bedienungs-
werkzeug
"Kalte Hand"
0502
Handschuh
2002
Radiante 600/45 K ECOplus oder Radiante 600/57 K ECOplus
