Hark 40 Aufbau- Und Bedienungsanleitung

Aufbau- und Bedienungsanleitung
Dauerbrand-Kaminofen HARK 40
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nicht beachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungsverordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften).
Um die Einhaltung der genannten Normen und Vorschriften
zu ge währleisten, ist vor der Installation des Kaminofens der
zu stän dige Schornsteinfegermeister zu informieren. Er wird Sie
beraten und den ordnungsgemäßen Anschluss des Kamin ofens
prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt sein
muss. Die Unterlage ist so zu bemessen, dass sie vor dem Ofen
mindestens 50 cm und an den Seiten mindestens 30 cm über
die Feuerraumöffnung bzw. Grundfläche des Ofens hin ausragt.
Im HARK- Zubehörprogramm finden Sie hierfür ge eignete Boden-
platten. Von der Rückseite und den Seiten flächen der Kaminofen-
verkleidung ist ein Wandabstand von 20 cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren
Bauteilen, Möbeln, Dekostoffen und ähnlichem ein Min dest-
abstand von 80 cm eingehalten werden (gemessen von der
Vorderkante der Feuerraumöffnung). Der Abstand kann auf 40 cm
verringert werden, wenn ein beidseitig belüfteter Strahlungsschutz
vorhanden ist (Abb. A).

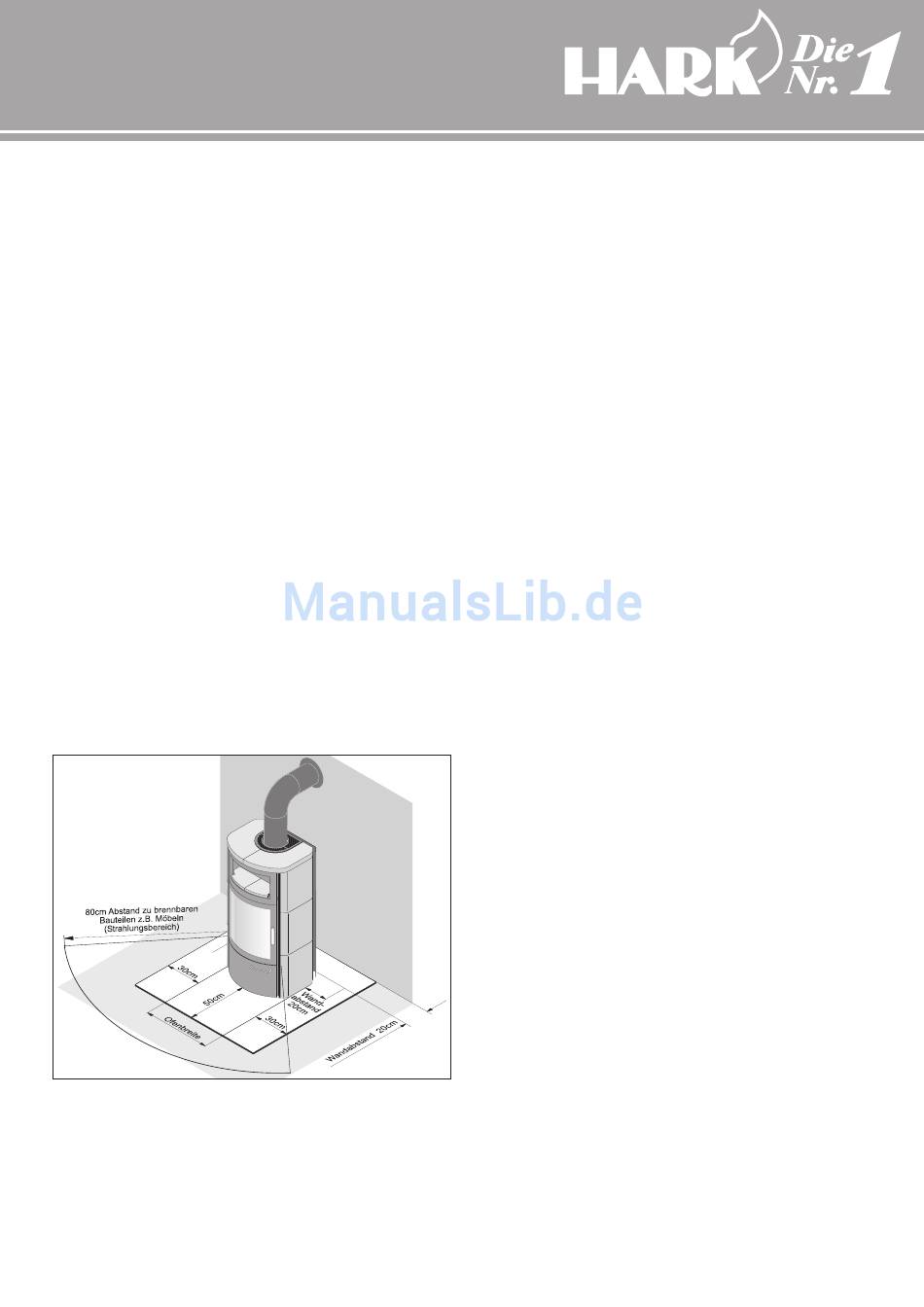

Abbildung A
Frischluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Kaminöfen der Bauart 1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische
Frischluft zufuhr gesorgt werden, z. B. durch den Einbau einer
Luftklappe in der Nähe des Kaminofens oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungs luftleitung
sollte mit einer Absperrklappe in Ofennähe versehen werden.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum
oder in einem Luftverbund ist für jede Feuerstätte eine separate
Verbrennungsluftleitung
entsprechend groß zu dimensionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund
mit dem Kaminofen befindet, kann den Betrieb der Feuerstätte
ebenfalls beeinträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder
zugeführt oder die Dunstabzughaube mit einem Fensterkontakt-
schalter versehen werden.
Insbesondere bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen!
Externe Verbrennungsluftzufuhr
Es besteht die Möglichkeit bei dem Kaminofen Hark 40 die
Verbrennungsluftleitung
Die Verbrennungsluft wird demnach nicht aus dem Aufstell-
raum entnommen, sondern dem Brennraum direkt über eine
Ver brennungsluftleitung zugeführt. Dieser Kaminofen ist daher
besonders für Niedrigenergiehäuser geeignet, da hier das
empfindliche Zusammenspiel zwischen Be- und Entlüftung nicht
gestört werden darf. Für die Verbrennungsluftversorgung muss
ein Durchbruch in der Außenwand des Hauses vorgesehen
werden. Dieser Wanddurchbruch wird mit Hilfe von Alu flex rohren
(Ø 125 mm), die im Hark-Zubehörporgramm erhältlich sind, mit
dem Stutzen für die externe Verbrennungsluftzufuhr am Kamin-
ofen verbunden.
Schornstein und Rauchrohranschluss
Bei der Installation des Kaminofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Kaminofen muss an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach EN13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im Zubehör-
programm komplette Rauchrohrsätze für jeden Kaminofen an.
Die originalen
knie ermöglichen eine einfache Montage des Kaminofens.
Selbst verständlich lässt sich der Schornsteinanschluss auch mit
handelsüblichen Rauchrohren durchführen. Die Rauchrohre sind
am Kaminofen untereinander und am Schornstein fest und dicht
anzubringen. Das Rauchrohr darf nicht in den freien Schornstein-
querschnitt hineinragen. Sind andere Feuerstätten im gleichen
Stockwerk am gleichen Schornstein angeschlossen, muss der
pro Kilowatt
3 Anschluss mindestens 30 cm höher oder tiefer liegen als der
Anschluss anderer Geräte. Es empfiehlt sich die Verwendung
eines Doppelwandfutters.
-1-
im Kamin- & Kachelofenbau
Entlüftungen), muss für
zu erstellen oder
direkt am Korpus
HARK-Rauchrohre und
®
eine zusätzliche
eine Leitung
anzuschließen.
HARK-Rauchrohr-
