AXIS Q87 Bispectral PTZ Network Camera Series

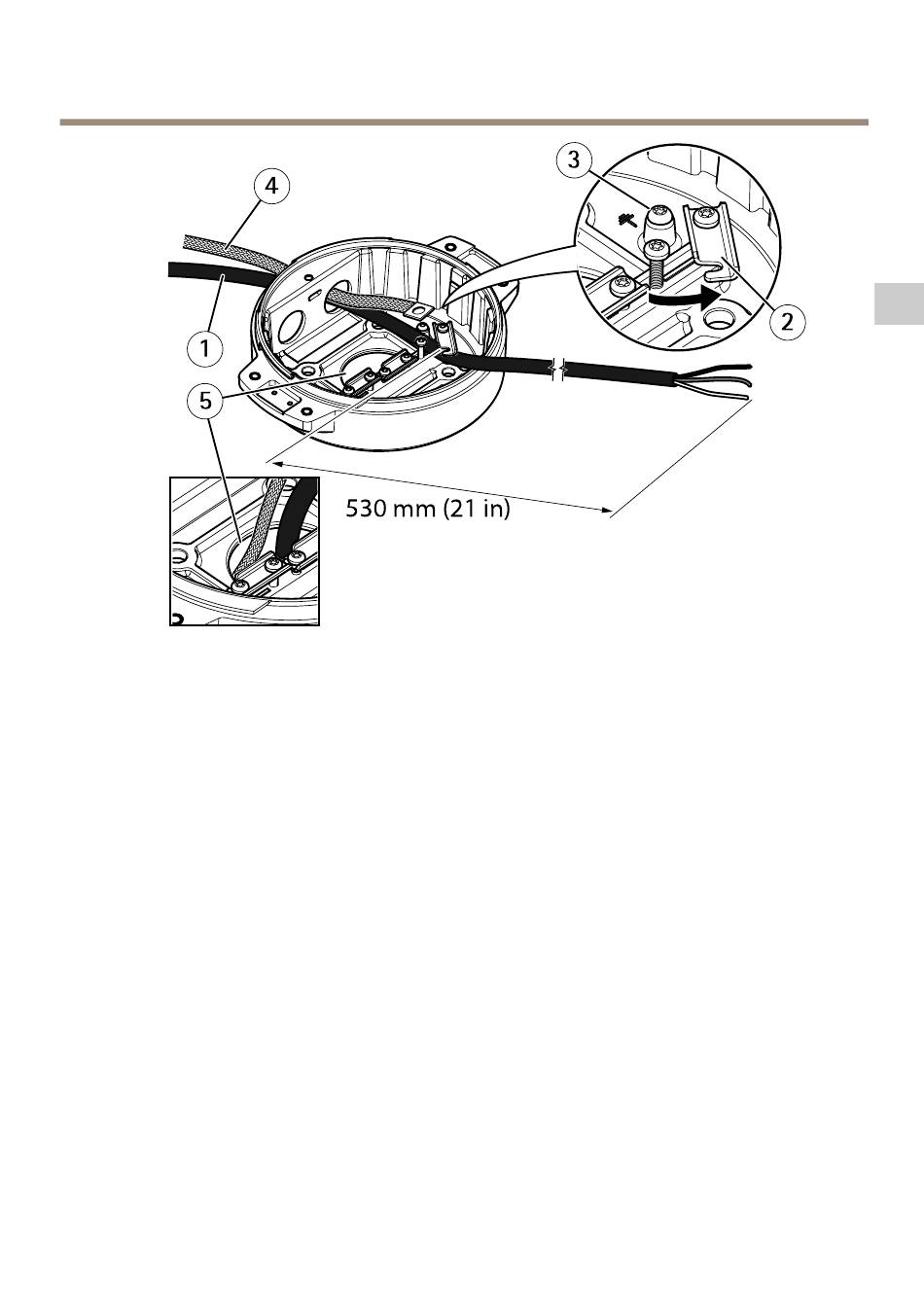

1
Câble d'alimentation (non fourni)
2
Réducteur de tension
3
vis de mise à la terre
4
Tresse de terre (non fournie)
5
passage du câble inférieur
1. Installez les adaptateurs de conduit en option (non fournis).
2. Reliez la tresse de terre à la vis de mise à la terre.
3. Insérez le câble d'alimentation, le câble d'E/S et le câble réseau à travers l'orifice de
l'unité de base comme illustré ci-dessus. Vous pouvez aussi les insérer dans l'orifice
du câble inférieur.
4. Insérez le câble d'alimentation à travers le réducteur de tension avec une distance de
530 mm (21 po) depuis le réducteur de tension jusqu'à l'extrémité du câble.
