- Seite 1 BEDIENUNGSANLEITUNG OPERATING MANUAL ba31107de05 07/2017 OxiTop® IS 6 / IS 12...
- Seite 2 ba31107de05 07/2017...

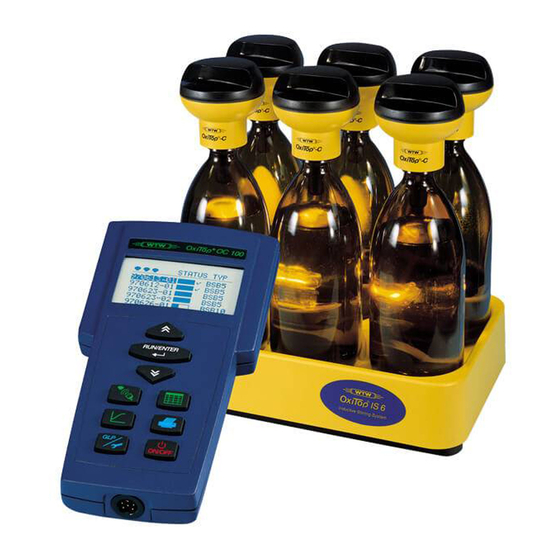

- Seite 3 Bedienungsanleitung Manometrische BSB-Messgeräte ® OxiTop IS 6 ® OxiTop IS 12 BSB = Biochemischer Sauerstoffbedarf ba31107de05 07/2017...
-
Seite 4: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Informationen vor der Inbetriebnahme des Gerätes! Dieses Gerät ist gemäß IEC 1010, Sicherheitsbestimmungen für elektronische Messgeräte, gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicher- heitsvorkehrungen sowie die speziellen Sicherheitshinweise in dieser Bedienungs- anleitung beachtet werden. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bedienungsanleitung Manometrische BSB-Messgeräte ® OxiTop IS 6 / IS 12 Empfohlener Einsatzbereich ..................6 Lieferumfang ........................ 6 Bedienungsanleitung Bedienung des ® Einzelmesssystems OxiTop ..........7 Messprinzip ......................... 7 BSB 5 -Bestimmung ...................... 8 Benötigte Geräte und Zubehör ................8 Probevolumen wählen ................... -
Seite 6: Empfohlener Einsatzbereich
Einsatzbereich / Lieferumfang Empfohlener Einsatzbereich ® OxiTop -Messsysteme mit Inductive Stirring System zur respirometrischen Bestimmung des Biochemischen Sauerstoffbedarfs (BSB) nach dem Eigenkontroll- verfahren. Lieferumfang ® ® Modell OxiTop IS 6 OxiTop IS 12 Bestell-Nr. 208 210 208 211 Inductive Stirring System 6 Messstellen 12 Messstellen, Rührplattform... -
Seite 7: Bedienungsanleitung Bedienung Des Einzelmesssystems Oxitop
Bedienungsanleitung Bedienung des Einzelmesssystems ® OxiTop Messprinzip ® Die BSB-Bestimmung mit dem OxiTop -Messsystem basiert auf einer Druckmessung (Differenzmessung). Die Messwerterfassung erfolgt mittels Druckmessung über piezoresistive elektronische Drucksensoren. ® Das OxiTop -Messsystem ist durch folgende Funktionen speziell auf die Abläufe der respirometrischen BSB-Messung angepaßt, um den Messaufwand zu minimieren: •... -
Seite 8: Bsb 5 -Bestimmung
-Bestimmung Probenvorbereitung -Bestimmung Kommunales Abwasser enthält normalerweise keine toxischen oder hemmenden Substanzen. Es sind genügend Nährsalze und geeignete Mikroorganismen vorhanden. Unter diesen Voraussetzungen ist die BSB -Bestimmung in der unver- ® dünnten Probe mit dem OxiTop -Messsystem möglich. Benötigte Geräte und Zubehör ... -
Seite 9: Messung
Messung Messung Zum Abmessen des Messgutvolumens werden üblicherweise Hinweise: Überlaufmesskolben oder Messzylinder verwendet. Das Volumen entsprechend des zu erwartenden Messwertes auswählen, zu groß gewählte Messbereiche führen zu ungenauen Ergebnisse. Zum Abschätzen des Messwertes kann mit etwa 80% des CSB-Wertes gerechnet werden. •... - Seite 10 Messung Gespeicherte Messwerte auslesen: S drücken bis Messwertanzeige (1 Sekunde) Weiterblättern zum nächsten Tag durch erneutes Drücken der Taste S während der Messwertanzeige (5 sec). Schnelles Weiterblättern durch Mehrfachbetätigung der Taste S. Angezeigten Messwert in Skalenteilen mit Hilfe folgender Tabelle in den BSB-Wert umrechnen (Skalenteile x Faktor = BSB 5 in mg/l): Probevolumen (ml) Messbereich (mg/l)
-
Seite 11: Störungen
Störungen / Systemmeldungen Störungen Messbereichsunterschreitungen Anzeige zeigt Null oder ein zu geringer Messwert. Die Messanordnung ist undicht. Gummiköcher, Schraubverschluß und Flasche prüfen. Unzureichende Probenvorbehandlung, mangelnde Probenkonservierung. Die Temperatur des Messgutes war nicht ausreichend angeglichen (< 15°C). Messbereichsüberschreitungen Es wurde ein zu kleiner Messbereich gewählt. Bei sehr hohen Werten (> 2000 mg/l) empfiehlt sich die Probenvorverdünnung. -
Seite 12: Reinigung
Reinigung / Batteriewechsel Reinigung Reinigung der Messflaschen Keine Desinfektionsmittel verwenden! (Desinfektionsmittel töten die benötigten Mikroorganismen!) Grobe Verunreinigungen mechanisch entfernen, z.B. mit einer Bürste. Die Flaschen mit klarem Wasser oder mit Wasser der nächsten Probe spülen. (Nach Einsatz von Reinigungsmitteln gründlich spülen! Reinigungsmittelreste können die BSB -Bestimmung stören!) ®... -
Seite 13: Hinweise
Hinweise / Technische Daten Hinweise ® Bitte verwenden Sie für Ihre OxiTop -Messköpfe auf keinen Fall Dichtungsfett oder sonstige Schmierstoffe. Manche dieser Produkte enthalten Lösemittel, die schwere Schäden am Kunststoff- gehäuse herrvorrufen. Die Dichtigkeit der BSB-Flaschen ist auch ohne Fett völlig ausreichend. Grobe Verschmutzungen und Partikel auf den Dichtflächen von Gummi- ®... -
Seite 14: Bedienungsanleitung
Bedienungsanleitung Inductive Stirring System IS 6 IS 12 ba31107de05 07/2017... -
Seite 15: Netzbetrieb
Netzbetrieb Netzbetrieb Verwenden Sie nur Original-Steckernetzgeräte (siehe Kapitel TECHNISCHE DATEN). Die Netzspannung muß mit der am Netzsteckertrafo angegebenen Betriebsspannung übereinstimmen! Steckernetzgerät am Stromnetz und am Gerät einstecken. 24 VDC ba31107de05 07/2017... -
Seite 16: Bedienungshinweise
Bedienungshinweise/ Hinweise Bedienungshinweise • Gerät in Thermostatenschrank oder Thermostatenbox einsetzen. • Netzsteckertrafo in Netzsteckdose stecken. • Netzsteckertrafo am Gerät anschließen. Nach kurzer Wartezeit erfolgt automatisch der Aufbau des Inductiven Drehfeldes und damit der Anlauf der Rührstäbchen. • Vorbereitete Probenflaschen auf IS 6 / IS 12 Inductive Stirring System stellen. Hinweise ... -
Seite 17: Empfohlenes Zubehör
Zubehör Empfohlenes Zubehör Modell Bestell-Nr. ® ® Lagergestell für 6 OxiTop -Messsysteme St-OxiTop 209 010 Satz Markierungsringe (6 St.) mit Satz Mark-6 209 013 Kennzeichnungsschilder (1-12) zur Flaschen- kennzeichnung ® Ersatzbatterien (1 Satz) 209 012 Batt/OxiTop ® Umrüstsatz für 2 Messstellen, komplett mit je OxiTop SET-2 208 819... -
Seite 18: Technische Daten
Technische Daten Technische Daten Energieversorgung Weitbereichs-Steckernetzgerät mit Euro-, US-, UK- und Austr.-Stecker: Friwo FW7556 / 24 Friwo Part. No.1830829 Input: 100 ... 240 V ~ / 50 ... 60 Hz / 400 mA Output: 24 V DC / 750 mA Leistungsaufnahme 24 VA max programmgeführt 180 ... -
Seite 19: Prüfzertifikate Emv
Technische Daten Prüfzertifikat EMV: IS 6 ba31107de05 07/2017... - Seite 20 Technische Daten Prüfzertifikat EMV: IS 12 ba31107de05 07/2017...
-
Seite 21: Technische Kundenberatung
Technische Kundenberatung ba31107de05 07/2017...
