hager TYM632C Anleitung

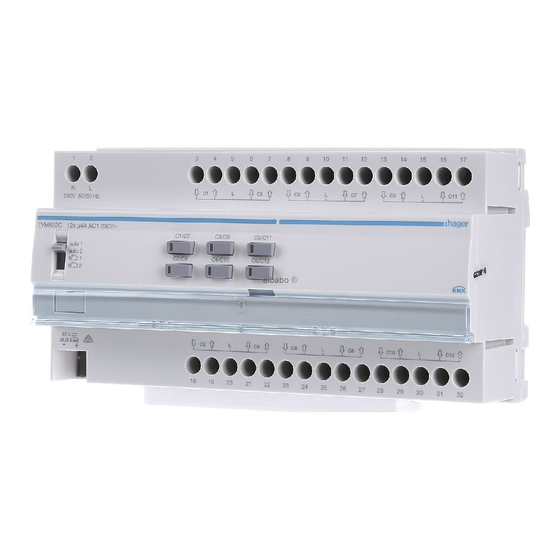

Geräteaufbau
(7)
e
1 2
y
N L
230V 50/60 Hz
auto 1
auto 2
(1)
(2)
Bn?.:
M `
(1) Schiebeschalter auto1/auto2/
TYM632C
(2) KNX Busanschlussklemme
Jalousieaktor 12fach REG
(3) Anschlüsse Lasten
230 V AC
(4) Beschriftungsfeld mit Abdeckung
Attuatore per veneziane 12 canali
(5) Beleuchtete Programmier-Taste
230 V CA montaggio su guida
(6) Bedientaste für Handbetrieb je Ausgang mit
Status-LED
TXM632C
(7) Anschluss Netzversorgung
Jalousieaktor 12fach REG
230 V AC
Funktion
Attuatore per veneziane 12 canali
Systeminformation
230 V CA montaggio su guida,
Dieses Gerät ist ein Produkt des KNX-Systems
sistema-/easylink
und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden
zum Verständnis vorausgesetzt. Planung, Installati-
on und Inbetriebnahme des Gerätes erfolgen mit
Hilfe einer KNX-zertifi zierten Software.
Systemlink Inbetriebnahme:
Die Funktion des Gerätes ist softwareabhän-
Sicherheitshinweise
e
gig. Die Software ist der Produktdatenbank zu
Einbau und Montage elektrischer Geräte dürfen entnehmen. Produktdatenbank, technische Be-
nur durch eine Elektrofachkraft gemäß den ein-
schreibungen sowie Konvertierungs- und weitere
schlägigen Installationsnormen, Richtlinien, Hilfsprogramme fi nden Sie stets aktuell auf unserer
Bestimmungen, Sicherheits- und Unfallverhü- Internet-Seite.
tungsvorschriften des Landes erfolgen.
Easylink Inbetriebnahme:
Bei Nichtbeachten der Installationshinweise
Die Funktion des Gerätes ist konfi gurationsab-
können Schäden am Gerät, Brand oder andere
hängig. Die Konfi guration kann auch mit Hilfe von
Gefahren entstehen.
speziell für die einfache Einstellung und Inbetrieb-
Gefahr durch elektrischen Schlag. Vor Arbeiten
nahme entwickelter Geräte erfolgen.
an Gerät oder Last freischalten. Dabei alle Lei-
Diese Art der Konfi guration ist nur mit Geräten des
tungsschutzschalter berücksichtigen, die ge-
easylink-Systems möglich. Easylink steht für eine
fährliche Spannungen an Gerät oder Last lie-
einfache, visuell unterstützte Inbetriebnahme. Hier-
fern.
bei werden vorkonfi gurierte Standard-Funktionen
Nur einen Motor je Ausgang anschließen. Bei
mit Hilfe eines Service-Moduls den Ein-/Ausgän-
Anschluss mehrere Motoren können Motoren
gen zugeordnet.
oder Gerät zerstört werden.
Funktionsbeschreibung
Nur Antriebe mit mechanischen oder elektro-
nischen Endlageschaltern verwenden. Endlage- Das Geräte dient der Steuerung von motorgetrie-
schalter auf korrekte Justierung prüfen. Anga- benen Gebäudeausstattungen wie z.B. Rollläden
ben der Motorenhersteller beachten. Gerät und Jalousien über den KNX-Bus. Das Gerät
kann beschädigt werden. besitzt 12 Ausgänge, von denen jeder Ausgang
unabhängig angesteuert werden kann.
Keine Drehstrommotoren anschließen. Gerät
kann beschädigt werden.
Bestimmungsgemäßer Gebrauch
Verletzungsgefahr. Gerät nur zum Steuern von
- Schalten elektrisch betriebener Motoren
Jalousie- und Rollladenmotoren oder Markisen 230 V AC für Jalousien, Rollläden, Markisen
einsetzen. Keine anderen Lasten schalten. und ähnliche Behänge
- Montage auf Hutschiene nach DIN EN 60715 in
Hinweise der Motorenhersteller bezüglich Um-
die Unterverteilung
schaltzeit und max. Einschaltdauer (ED) beach-
ten.
Produkteigenschaften
Diese Anleitung ist Bestandteil des Produktes
- voneinander unabhängige Ausgänge, Ansteue-
und muss beim Endkunden verbleiben.
rung über KNX-Bus
- Zustandsanzeige der Ausgänge am Gerät
- manuelle Ansteuerung der Ausgänge am Gerät
möglich, Baustellenbetrieb
- Position direkt anfahrbar
1
- 3 Alarme
- Szenenfunktion
(3)
- Zwangsstellung durch übergeordnete Steuerung
- Anschluss verschiedener Außenleiter möglich
- Lamellenstellung direkt ansteuerbar
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Bedienung
L L C9 L C11
Handbetrieb ein-/ausschalten
C1/C7 C3/C9 C5/C11
Bus- und Netzspannungsversorgung liegt an.
C2/C8 C4/C10 C6/C12 (6)
 Schalter (1) in Stellung
(4) (5)
Der Handbetrieb ist eingeschaltet, die Ausgän-
ge können über die Bedientasten (6) unabhän-
C2 L C4 C6 L C8 C10 L C12
gig voneinander angesteuert werden:
1 schaltet die Steuerung der Ausgänge
18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
C1 .. C6 ein.
(3)
2 schaltet die Steuerung der Ausgänge
C7 .. C12 ein.
Bild 1: Geräteübersicht
Während des Handbetriebs ist die Steuerung
P
1/ 2
über den KNX-Bus deaktiviert.
Systemlink Inbetriebnahme:
P
Je nach Programmierung erfolgt die Aktivierung
des Handbetriebs dauerhaft oder für eine über
die Applikations-Software parametrierte Zeit.
Ist der Handbetrieb über die Applikations-Soft-
ware gesperrt, erfolgt keine Aktivierung.
Oder:
 Schalter (1) in Stellung auto1/auto2 schieben.
Die Handbedienung ist ausgeschaltet. Die Steu-
erung erfolgt ausschließlich über den KNX-Bus.
Der Ausgang nimmt die durch die Bussteuerung
vorgegebene Position eine. Der Schaltstatus
wird Status-LED der Bedientaste (6) angezeigt.
Unter auto 1 wird der Status der Ausgänge C1
.. C6 angezeigt.
Unter auto 2 wird der Status der Ausgänge C7
.. C12 angezeigt.
Ausgänge im Handbetrieb bedienen
Die Bedienung erfolgt je Ausgang über wiederholten
kurzen Tastendruck der Bedientaste (Tabelle 1).
Zustand Verhalten bei
kurzem Tastendruck
Ausgang befi ndet Fahrbewegung startet.
sich im Ruhezu- Status-LED der Taste (6)
stand, leuchtet.
Status-LED der
Taste (6) ist aus.
Ausgang aktiv, Fahrbewegung stoppt, LED
Status-LED der Ta- erlischt.
ste (6) leuchtet.
1)
1) Die LED leuchtet rot bei Aufwärts- und grün bei Ab-
wärtsfahrt.
Tabelle 1: Handbedienung
Informationen für die Elektrofachkraft
Montage und elektrischer Anschluss Montage und elektrischer Anschluss
GEFAHR!
ç
Elektrischer Schlag bei Berühren
spannungsführender Teile!
Elektrischer Schlag kann zum Tod
führen!
Vor Arbeiten am Gerät
1/ 2 schieben.
Anschlussleitungen freischalten und
spannungsführende Teile in der
Umgebung abdecken!
VORSICHT!
ç
Zerstörungsgefahr bei Parallelschal-
tung mehrerer Motoren an einem Aus-
gang!
Endlagenschalter können verschwei-
ßen. Motoren, Behänge und Gerät
können zerstört werden!
Nur einen Motor je Ausgang
anschließen!
Gerät montieren
Temperaturbereich beachten. Für ausreichend
P
Kühlung sorgen.
 Gerät auf Hutschiene nach DIN EN 60715
montieren.
Gerät anschließen (Bild 2)
Der Installationskreis ist über Leitungsschutzschal-
ter 10 A abzusichern.
 Busleitung über Anschlussklemme (2) anschlie-
ßen.
 Netzspannung anschließen (7).
 Motoren anschließen.
L3
L2
L1
N
1)
1 2
N L
230V 50/60 Hz
auto 1
auto 2
N
L1
L2
L3
Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com
Inbetriebnahme
Systemlink: Physikalische Adresse und
Applikations-Software laden
Der Schalter (1) ist in Position auto1/auto2.
 Busspannung einschalten.
 Programmier-Taste (5) drücken.
Die Taste leuchtet.
Leuchtet die Taste nicht, liegt keine Busspan-
P
nung an.
 Physikalische Adresse in das Gerät laden.
Status-LED der Taste erlischt.
 Applikations-Software laden.
 Physikalische Adresse auf Beschriftungsfeld (4)
notieren.
Easylink:
Informationen zur Anlagen-Konfi guration sind der
ausführlichen Beschreibung des Service-Moduls
easylink zu entnehmen.
Gerät in Betrieb nehmen
 Netzspannung an den Ausgängen einschalten.
 Netzversorgung einschalten.
Fahrzeit und Lamellenstellzeit ermitteln
Im Rollladen-/Jalousiebetrieb ist die Fahrzeit für
die Positionierung der Beschattungseinrichtung
wichtig. Anhand der Fahrzeit wird die Position be-
rechnet. Bei Lamellen-Jalousien ist die Lamellen-
stellzeit konstruktionsbedingt ein Teil der Gesamt-
Fahrzeit. Der Öffnungswinkel der Lamellen wird
daher als Fahrzeit zwischen geöffneter und
geschlossener Position eingestellt.
Die Fahrzeit für AUF ist in der Regel länger als
P
die Fahrzeit für AB und muss gegebenenfalls
separat gemessen werden.
 AUF- und AB-Fahrzeit des Behangs messen.
 Lamellenstellzeit zwischen OFFEN und GE-
SCHLOSSEN messen.
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
L L C9 L C11
C1/C7 C3/C9 C5/C11
C2/C8 C4/C10 C6/C12
C2 L C4 C6 L C8 C10 L C12
18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
Bild 2: Geräteanschluss
 Gemessene Werte in die Parametereinstel-
lung – Laufzeit ... bzw. Lamellenschrittzeit
eingeben.
Funktionsprüfung
Über die Status-LED der Bedientaste (6) wird die
Funktionsfähigkeit der Ausgänge angezeigt.
Anhang
Technische Daten
KNX-Medium TP 1
Konfi gurationsmodus S-Mode, E-Controller
Nennspannung KNX s 30 V SELV
Eigenverbrauch am KNX-Bus:
- typisch 7 mA
- im Ruhezustand 5 mA
Hilfsspannung 230 V AC, + 10 % .. - 15 %
240 V, + 6 % .. - 6%
Netzfrequenz 50/60 Hz
Verlustleistung maximal 3 W
Eigenverbrauch am Netz:
- maximal 5 W
- im Ruhezustand 0,2 W
Abschaltvermögen µ 230 V , 4 A AC1
Schaltstrom bei cos Φ = 0,6 max. 4 A
Betriebshöhe max. 2000 m
Verschmutzungsgrad 2
Stoßspannung 4 kV
Schutzgrad Gehäuse IP 20
Schutzgrad Gehäuse unter Frontplatte IP30
Schlagschutz IK 04
Überspannungsklasse III
Betriebstemperatur -5°C...+45°C
Lager-/ Transporttemperatur -20°C...+70°C
Maximale Schalttaktzahl
bei Volllast 6 Schaltzyklen/Minute
Anschlusskapazität 0,5 mm² ... 6 mm²
Normen EN50491-3 ; EN60669-2-1
Abmessung 10 TE, 10 x 17,5 mm
Hilfe im Problemfall
Handbedienung nicht möglich
Ursache 1: Schalter (1) nicht auf 1/ 2
eingestellt.
Schalter auf 1/ 2 stellen.
Ursache 2: Handbedienung ist nicht freigegeben
(Systemlink).
Handbedienung über Applikations-Software
freigeben.
Busbetrieb nicht möglich
Ursache: Busspannung liegt nicht an.
Busanschlussklemme auf richtige Polung
überprüfen.
Busspannung durch kurzes drücken der
Programmier-Taste (5) überprüfen, rote LED
leuchtet bei vorhandener Busspannung.
Bei vorhandener Netzspannung ohne Busspan-
nung - rote LED der Programmier Taste (5)
blinkt.
Ursache 2 : Handbetrieb ist aktiv. Schalter (1)
befi ndet sich in Stellung 1/ 2.
Schalter (1) in Stellung auto1/auto1 schieben.
Rollläden/Jalousien fahren nicht in die Endlage
Ursache: Fahrzeit für die Rollläden/Jalousien
falsch eingestellt.
Fahrzeiten überprüfen. Gegebenenfalls neu
messen und Gerät neu programmieren.
04/2015 - 6LE000351A
