hager KNX Secure TYAS628C Bedienungs- Und Montageanleitung
Rollladen-/jalousieaktor 8fach
Vorschau anzeigen
Andere Handbücher für KNX Secure TYAS628C:
- Applikationsbeschreibung (38 Seiten) ,
- Applikationsbeschreibung (84 Seiten)
Verwandte Anleitungen für hager KNX Secure TYAS628C
Inhaltszusammenfassung für hager KNX Secure TYAS628C

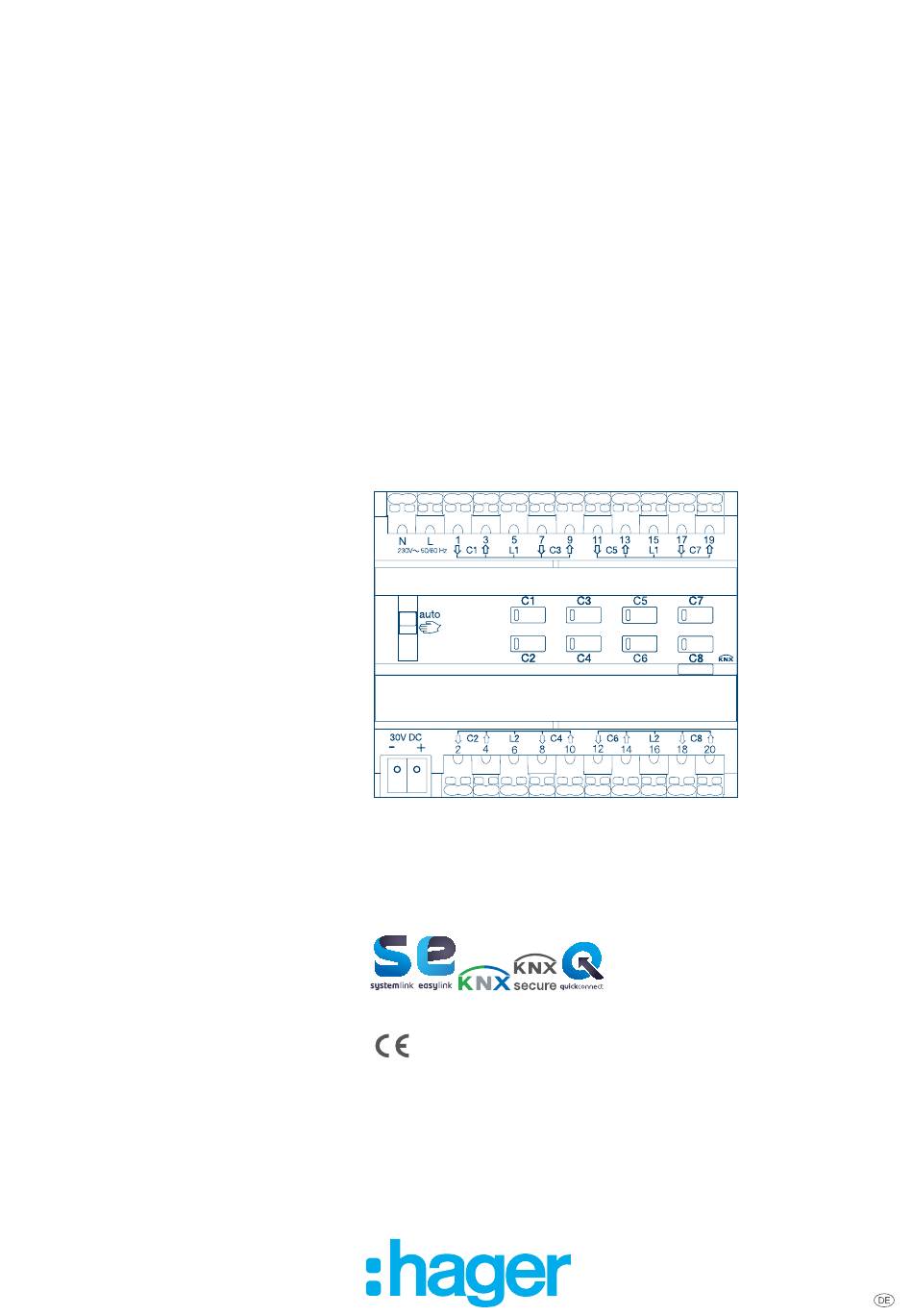

- Seite 1 Bedienungs- und Montageanleitung KNX Gebäude- systemtechnik KNX Rollladen- / Jalousieaktor KNX Secure Rollladen-/Jalousieaktor 8fach TYAS628C...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Einleitung..............3 Sicherheitshinweise.............5 Lieferumfang..............6 Geräteaufbau..............7 Funktion................ 8 Easylink Inbetriebnahme..................... 8 Bedienung..............10 Informationen für die Elektrofachkraft....12 Montage und elektrischer Anschluss................12 Inbetriebnahme........................15 7.2.1 Gerät in Betrieb nehmen......................17 Demontage.......................... 17 Anhang................ 20 Technische Daten.......................20 Hilfe im Problemfall......................20 Zubehör..........................21 Entsorgung.......................... -
Seite 3: Einleitung
Lieferumfang Gerätekonfiguration siehe tro-Fachkraft Applikationshandbuch Unterstützt KNX zertifiziert KNX Data Secure Installationsklemme mit Be- Kompatibilität mit Kompatibilität mit Hager tätigungsöffnung KNX S-Mode (ETS) Easytool Anwendbar in Australien Anwendbar in China Anwendbar in Marokko und Neuseeland Anwendbar in ganz Europa Herstellerinformationen ge-... - Seite 4 Einleitung Symbol Beschreibung Warnung vor Schäden durch mechanische Belastung. Warnung vor Schäden durch Überhitzung. Montage, Installation und Konfiguration elektronischer Geräte dürfen nur durch eine elek- trotechnisch geschulte und zertifizierte Fachkraft gemäß den einschlägigen Installationsnor- men des Landes durchgeführt werden. Die in den jeweiligen Ländern geltenden Unfallver- hütungsvorschriften müssen eingehalten werden.
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den ein- schlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungs- vorschriften des Landes erfolgen. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei- tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern. -
Seite 6: Lieferumfang
Lieferumfang Lieferumfang https://hgr.io/r/TYAS628C Bild 1: Lieferumfang TYAS628C... -
Seite 7: Geräteaufbau
Geräteaufbau Geräteaufbau Bild 2: Geräteaufbau Schiebeschalter auto / KNX Busanschlussklemme Anschlüsse Lasten Beschriftungsfeld mit Abdeckung Beleuchtete Programmier-Taste Bedientaste für Handbetrieb für je einen Ausgang mit Status-LED Anschluss Versorgungsspannung 230 V ~... -
Seite 8: Funktion
Funktion Funktion Systeminformationen Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fach- kenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Das Gerät ist KNX Data Secure fähig. KNX Data Secure kann im ETS-Projekt konfiguriert werden und bietet Schutz vor Manipulation in der Gebäudeautomation. Detaillierte Kenntnisse zu diesem The- ma werden vorausgesetzt. - Seite 9 Funktion – Position direkt anfahrbar – Lamellenstellung direkt ansteuerbar – Rückmeldung von Fahrzustand, Behangposition und Lamellenverstellung – Zwangsstellung durch übergeordnete Steuerung – Sicherheitsfunktion: 3 unabhängige Windalarme, Regenalarm, Frostalarm – Sonnenschutzfunktion mit Heizen-Kühlen-Automatik – Sperrfunktion – Szenenfunktion – 3 Alarme...
-
Seite 10: Bedienung
Bedienung Bedienung Handbetrieb ein-/ausschalten Bei dieser Variante ist eine Steuerung der Ausgänge auch ohne Busspannung möglich, wenn Netzspannung angeschlossen ist, z.B. für die Bedienung auf der Baustelle. Die Spannungsversorgung 230 V ~ oder Busspannungsversorgung liegt an. Schalter in Stellung schieben. Der Handbetrieb ist eingeschaltet, die Ausgänge können über die Bedientasten unabhängig voneinander angesteuert werden. - Seite 11 Bedienung Hinweis Befindet sich die Rolllade/Jalousie in Endlage, ist die gegenüberliegende Taste zu drücken, um die Rolllade/Jalousie zu fahren. Bild 3: Bedienung des Gerätes...
-
Seite 12: Informationen Für Die Elektrofachkraft
Informationen für die Elektrofachkraft Montage und elektrischer Anschluss Informationen für die Elektrofachkraft Montage und elektrischer Anschluss Gefahr Elektrischer Schlag bei Berühren spannungsführender Teile! Elektrischer Schlag kann zum Tod führen! Vor Arbeiten am Gerät Anschlussleitungen freischalten und spannungsführende Teile in der Umgebung abdecken! Vorsicht Unzulässige Erwärmung bei zu hoher Belastung des Gerätes! Das Gerät und die angeschlossenen Leitungen können im Anschlussbereich beschädigt... - Seite 13 Informationen für die Elektrofachkraft Montage und elektrischer Anschluss Gerät anschließen Das Gerät ist gemäß ISO 60715 auf der Hutschiene montiert. Die Last an die Ausgänge des Geräts anschließen. Die Anschlussleitungen für die Spannungsversorgung anschließen. CU = 0,75 - 2,5 mm² 10 mm Bild 5: Anschlussleitungen vorbereiten 2,5 mm...
- Seite 14 Informationen für die Elektrofachkraft Montage und elektrischer Anschluss auto 30V DC Bild 7: Geräteanschluss Anschlussleitungen für die Motoren anschließen. Busleitung anschließen Die Anschlussleitungen für die Last und Spannungsversorgung sind angeschlossen. Busleitung über Busanschlussklemme anschließen. Bild 8: Busleitung anschließen...
-
Seite 15: Inbetriebnahme
Informationen für die Elektrofachkraft Inbetriebnahme Inbetriebnahme Das Gerät kann auf drei Arten programmiert werden: – KNX Systemlink Modus (Standard ETS-Programmierung), siehe Inbetriebnahme im KNX Systemlink Modus (ETS) , Seite 15 – KNX Secure Modus, siehe Inbetriebnahme im KNX Secure Modus , Seite 15 –... - Seite 16 Informationen für die Elektrofachkraft Inbetriebnahme Bild 11: QR-Code manuell eingeben Bild 9: Gerätezertifi- Bild 10: QR-Code scannen kat vom Gerät entfer- nen (Abbildung ähnlich) Alle Passwörter dokumentieren und sicher aufbewahren. Das Gerätezertifikat (QR-Code) vom Gerät entfernen und sicher mit den Passwörtern aufbewahren. Das Gerätezertifikat mit physikalischer Adresse und Produktreferenz in einer Liste notieren.
-
Seite 17: Gerät In Betrieb Nehmen
Informationen für die Elektrofachkraft Inbetriebnahme 7.2.1 Gerät in Betrieb nehmen Das Gerät ist vorschriftsmäßig installiert und angeschlossen. Netzspannung an den Ausgängen einschalten. Busspannung einschalten. Je nach Parametrierung leuchten die Status-LEDs der Bedientasten für den Handbetrieb. Fahrzeit und Lamellenstellzeit ermitteln Im Rollladen-/Jalousiebetrieb ist die Fahrzeit für die Positionierung der Beschattungseinrichtung wich- tig. -
Seite 18: Informationen Für Die Elektrofachkraft Demontage
Informationen für die Elektrofachkraft Demontage Lastleitungen abklemmen Alle Leitungen, die eine Spannung an das Gerät liefern, sind ausgeschaltet. Anschlussleitungen am Gerät entfernen. 2,5 mm Bild 14: Anschlussleitungen abklemmen Busanschlussklemme abziehen Die Busspannung ist ausgeschaltet. Busanschlussklemme vom Gerät abziehen. Bild 15: Busanschlussschlemme abziehen Gerät demontieren Die Busanschlussleitung und die Lastleitungen sind abgeklemmt. - Seite 19 Informationen für die Elektrofachkraft Demontage Bild 16: Gerät von der Hutschiene demontieren Das Gerät nach den entsprechenden Richtlinien des Landes entsorgen ( siehe Entsorgung oder im Gewährleistungsfall an die Verkaufsstelle wenden (siehe Gewährleistung...
-
Seite 20: Anhang
Anhang Technische Daten Anhang Technische Daten KNX Medium TP1-256 Inbetriebnahmemodus Systemlink, Easylink Versorgungsspannung über Netz 230 V ~, +10 %/-15 % 240 V~, ±6 % Versorgungsspannung KNX 21 ... 32 V SELV Anschlussart BUS Anschlussklemme Stromaufnahme KNX 2 mA Verbrauch ohne Belastung 780 mW Max. -
Seite 21: Anhang Zubehör
Anhang Zubehör Zubehör Zubehör optional Bussteckklemmen KNX, 2 polig, rot/schwarz TG008 Systemleitung KNX, Y(ST)Y,2x2x0,8 TG01x Entsorgung Korrekte Entsorgung dieses Produkts (Elektromüll). (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sam- melsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Dokumentation gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Hausmüll entsorgt werden darf. - Seite 22 Hager Controls BP10140 67703 Saverne Cedex France +33 (0) 3 88 02 87 00 info@hager.com hager.com 2024-10...
