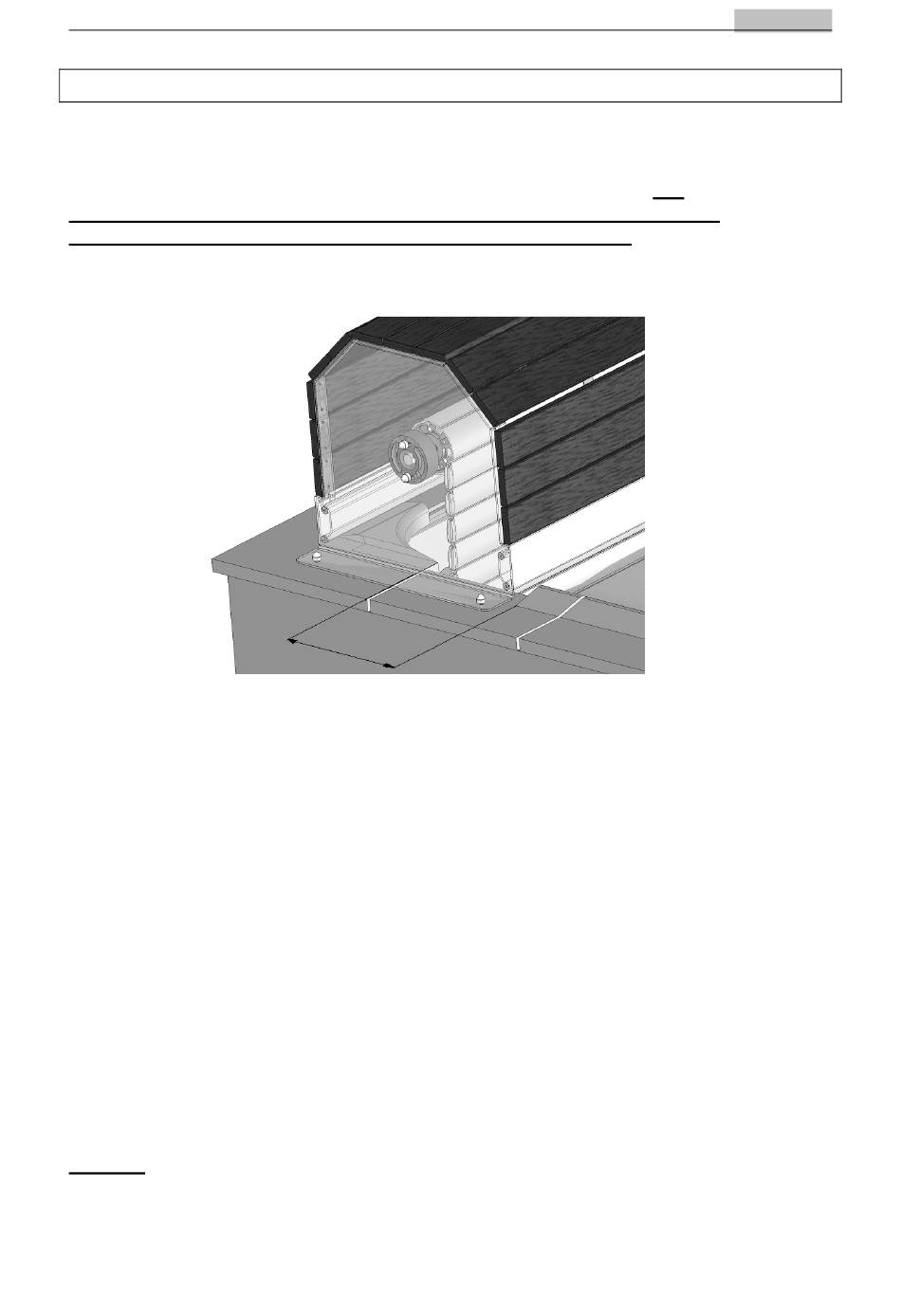

MONTAGE DER AUFROLLVORRICHTUNG
- Die Aufrollvorrichtung entsprechend nebenstehendem Plan in Position bringen,
dabei sorgfältig darauf achten, dass die beidseitig über den Beckenrand
hinausstehlenden Teile der Wickelwelle von gleicher Länge sind. Die
Aufrollvorrichtung muss im Verhältnis zum Becken waagerecht und
rechtwinklig aufgestellt werden ( Die Diagonalen messen ).
- Beim Vorhandensein von Eckrundungen muss die Aufrollvorrichtung in Richtung
Becken versetzt werden, damit die Lamellen in ihrer vollen Breite heruntergelassen
werden können.
- Auf der Beckenrandeinfassung die Position der Halterungspfosten der
Aufrollvorrichtung markieren. Anschließend den Beckenrand an diesen Stellen
glätten, um für die Befestigung der Halterungspfosten eine ebene und waagerechte
Oberfläche herzustellen.
- Mit einer Schleifmaschine die Beckenrandkanten ausschneiden (Abmessungen
nebenstehend), um das Herablassen der Lamellen auf die Beckenoberfläche zu
erleichtern. Die Abmessungen der Ausschnitte (X) sind in Abhängigkeit von der
Beckenlänge unterschiedlich (Durchmesser des Wickelkörpers auf der Wickelwelle).
(Vergleiche Seite 05/18, Tabelle Abmessung X).
- Im Anschluss an diese Einstellungen und die kompletten Montage, werden die
beiden Halterungspfosten der Aufrollvorrichtung mit Hilfe von Dübeln (Edelstahle
Dübel 10 x 75) an den vorgesehenen, geglätteten Stellen auf der Beckeneinfassung
befestigt.
Hinweis:
Wenn die Skimmer an der Längsseite des Beckens befestigt sind,
raten wir dazu, die existierenden Flansche durch Edelstahl-Flansche von 2 mm
Stärke zu ersetzen, um die Passage der Lamellen zu erleichtern und deren
Blockierung zu vermeiden.
Abmessung X
entsprechend Tabelle
5/17
DEUTSCH
Stand 010-2012-10-08
